To wire the power connector:
1.
Cut the DC output cord to the length needed.
2.
Strip the jacket to expose 3/16 inch (5 mm) of the conductors.
ATTENTION:
•
The length of the exposed wires in the stripping process is important. The ideal
length is 3/16 inches (5 mm). If they are too long, the exposed wires may touch,
causing a short circuit between them. If they are too short, the wires can be
easily pulled out even if tightly fastened by the captive screws.
•
La longueur des câbles exposés est importante lorsque l'on entreprend de les
dénuder. La longueur idéale est de 5 mm (3/16 inches). S'ils sont trop longs, les
câbles exposés pourraient se toucher et provoquer un court-circuit. S'ils sont
trop courts, ils peuvent être tirés facilement, même s'ils sont correctement serrés
par les borniers à vis.
3.
Slide the leads into the supplied 2-pole captive screw plug and secure them, using a
small screwdriver.
ATTENTION:
•
Do not tin the stripped power supply leads before attaching the captive screw
plug to them. Tinned wires are not as secure in the captive screw connectors
and can be easily pulled out. They may also break after being bent several
times.
•
Ne pas étamer les conducteurs avant de les insérer dans le connecteur. Les
câbles étamés ne sont pas aussi bien fixés dans le connecteur et pourraient
être tirés. Ils peuvent aussi se casser après avoir été pliés plusieurs fois.
4.
To verify the polarity of the power cord before connecting it, plug in the power supply
with no load and check the output with a voltmeter.
5.
Use the supplied tie-wrap to strap the power cord to the extended tail of the connector.

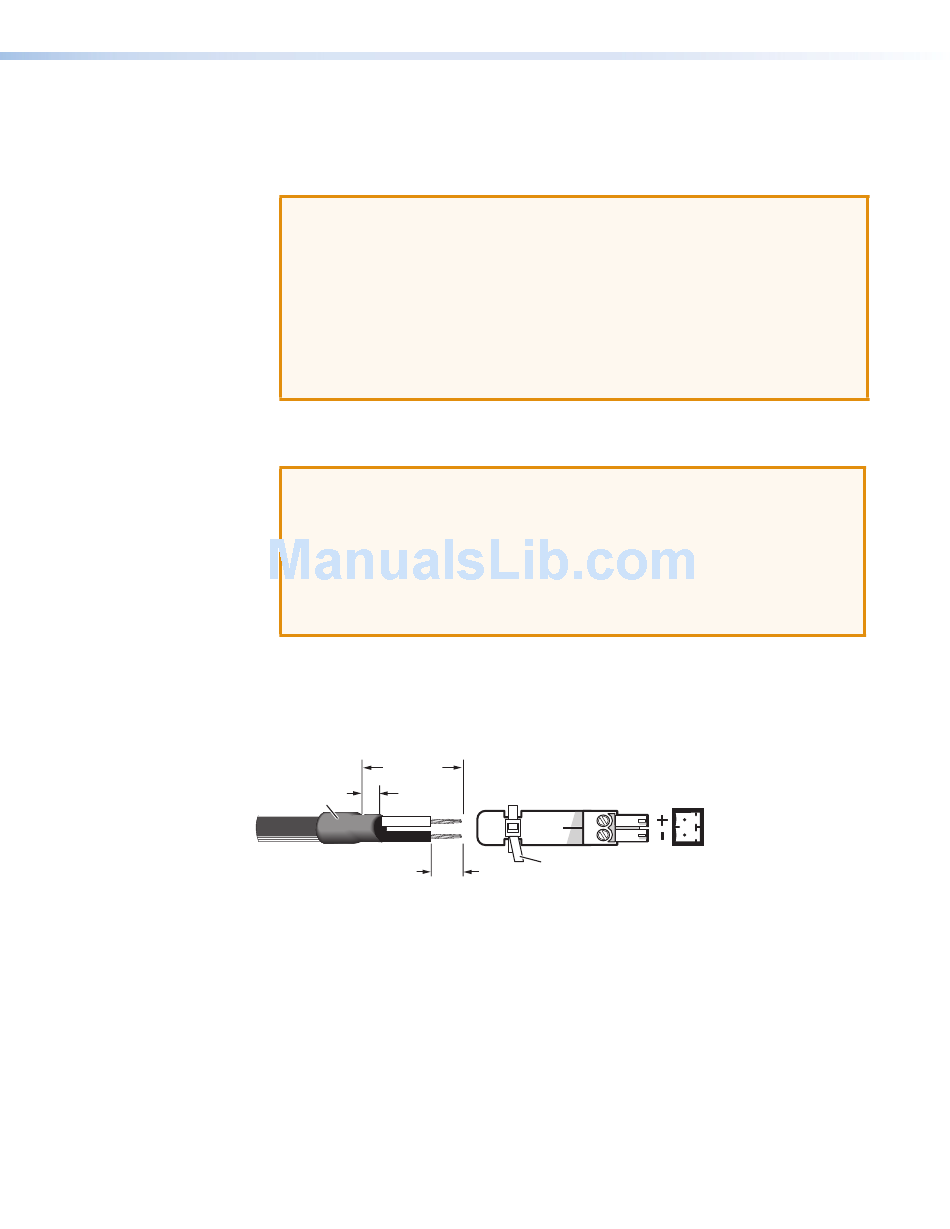

Figure 8 shows how to wire the connector.
7/8"
(22 mm)
Heat
1/8"
Shrink
(3 mm)
3/16"
(5 mm) Max.
Figure 8.
Power Connector Wiring
Tie Wrap
Captive Screw Connector
SW2 DP • Installation
11
