后面板连接器
特性

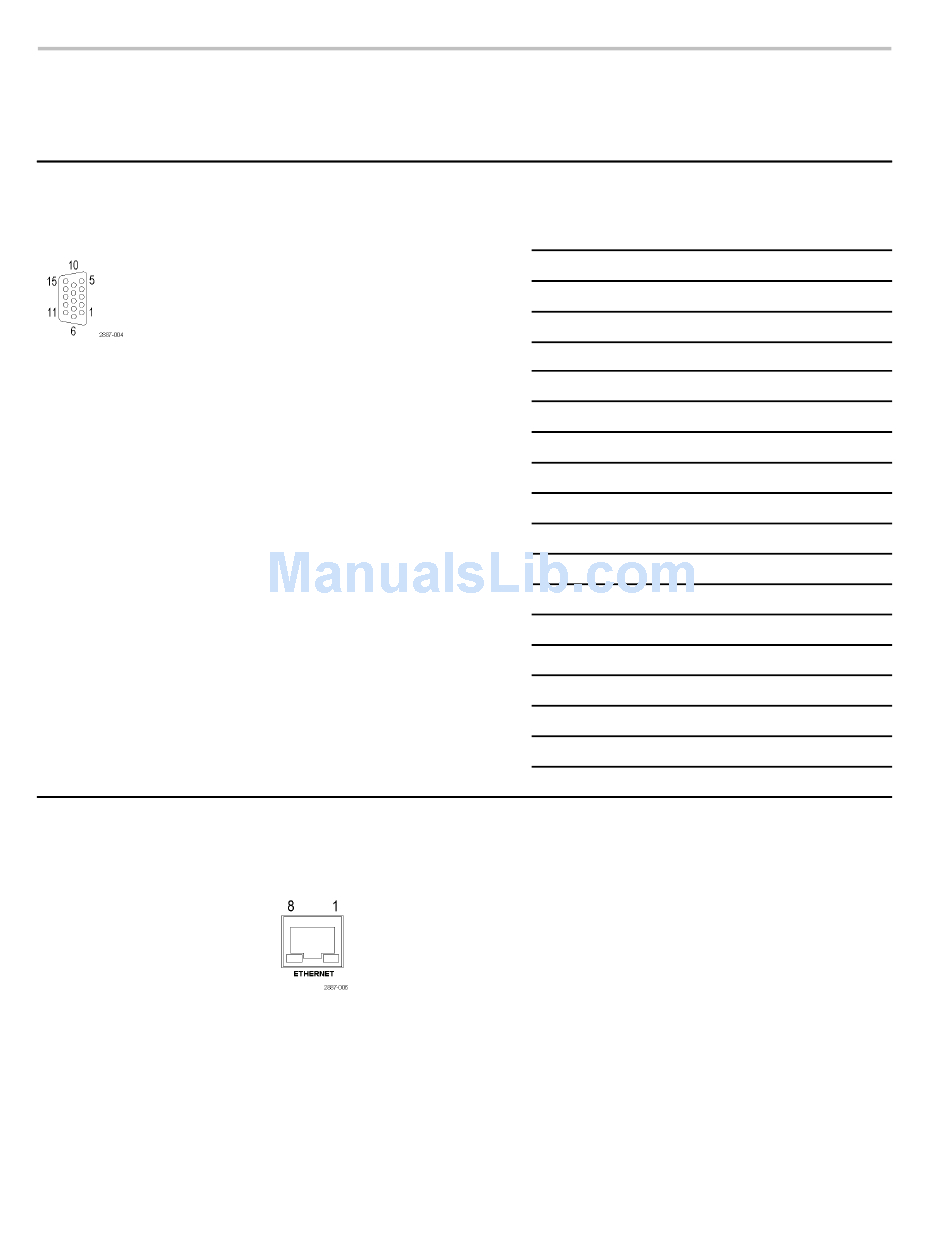

连接器针脚分配
以太网连接器
56
远程连接器预置功能。
针脚
1 GND（输入）
2 保留 (I/O)
3 保留 (I/O)
4 保留（输入）
5 保留（输入）
6 GND（输入）
7 时间编码正极（LTC 输入）
8 时间编码负极（LTC 输入）
9 接地屏蔽盒（告警输出）
10 预置 1（输入）
11 预置 2（输入）
12 预置 3（输入）
13 预置 4（输入）
14 预置 5（输入）
15 预置 6（输入）
本仪器提供了一个 10/100/1000 BaseT 以太网接口。以太网连接器是标准
的 RJ-45 连接器。
以太网连接器
预置功能
十六 二进制针 直接模式
进制 15、14、 选择
13、12、
11、10
F 111111
无
E XX1110
预置 1
D XX1101
预置 2
C XX1100
B XX1011
预置 3
XX1010
A
9 XX1001
8 XX1000
7 XX0111
预置 4
6 XX0110
5 XX0101
4 XX0100
3 XX0011
2 XX0010
1 XX0001
0 XX0000
101111
N/A 预置 5
011111
N/A
预置 6
WFM5200 Installation and Safety Instructions
编码模式选择
无动作
无动作
无动作
SDI B
SDI A
无动作
无动作
预置 8
预置 7
预置 6
预置 5
预置 4
预置 3
预置 2
预置 1
未使用
N/A
N/A
