前面板控件 - Tektronix WFM5200 Instructions Manual

前面板控件
前面板控件
布局和使用
控件元素或组
WFM（波形）
PICT（图像）
GAMUT（色域）
VECTOR（矢量）
AUDIO（音频）
STATUS（状态）
OTHER（其他）
MEAS（测量）
62
说明：
本节中提到的一些控件需要选件支持。要查看仪器上安装的选件
的列表，请按 CONFIG（配置）按钮。在配置菜单中，选择 Utilities（辅
助功能）子菜单。View Instruments Options（查看仪器选件）条目会列
出仪器上已经安装的选件。

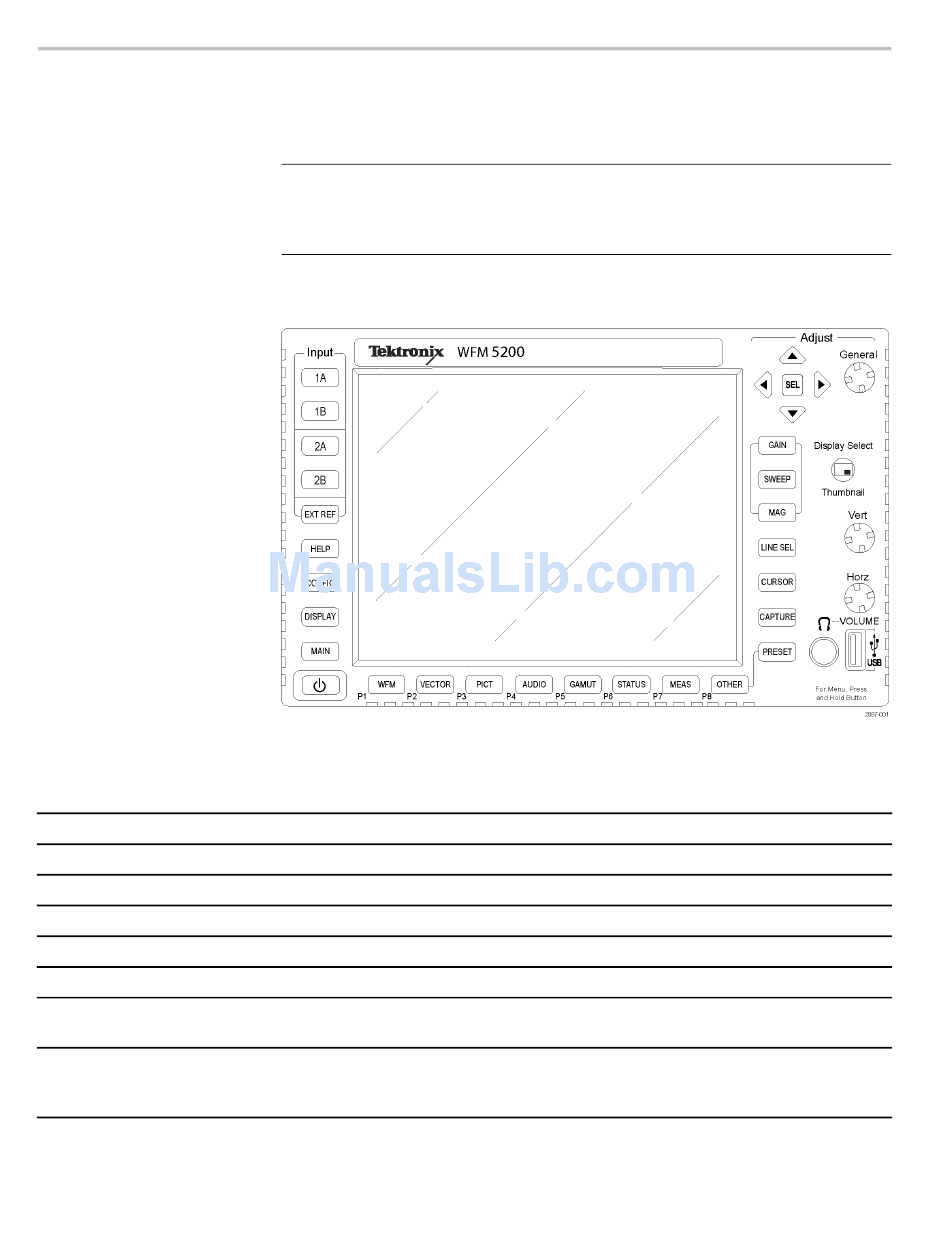

下表描述了以下所示的前面板元素。
前面板
说明
显示视频波形
显示视频信号生成的图像
用于在检查 SDI 信号的色域时进行显示；可选择显示三种 Tektronix 专有视图
显示彩色信号的 Vector（矢量）或 Lightning（闪电）绘图
电平（仪表）和相位（绘图）的可选显示，用于监视音频信号。
用不同显示来表示信号状态和信息
LTC 显示：检查 LTC 幅度和噪声，并验证 LTC 是否锁定到视频。外部参考波
形显示：查看外部参考输入的波形。诊断监视器：查看诊断信息。
用于简化定时校正的 Tektronix 专有显示。包括 Timing Measure（定时测
量）、Data List（数据列表）、Bowtie（蝴蝶结）和 ANC Data（ANC 数
据）显示。
WFM5200 Installation and Safety Instructions
