リア・パネル・コネクタ
入出力コネクタ
ビデオ・コネクタ
WFM5200 Installation and Safety Instructions

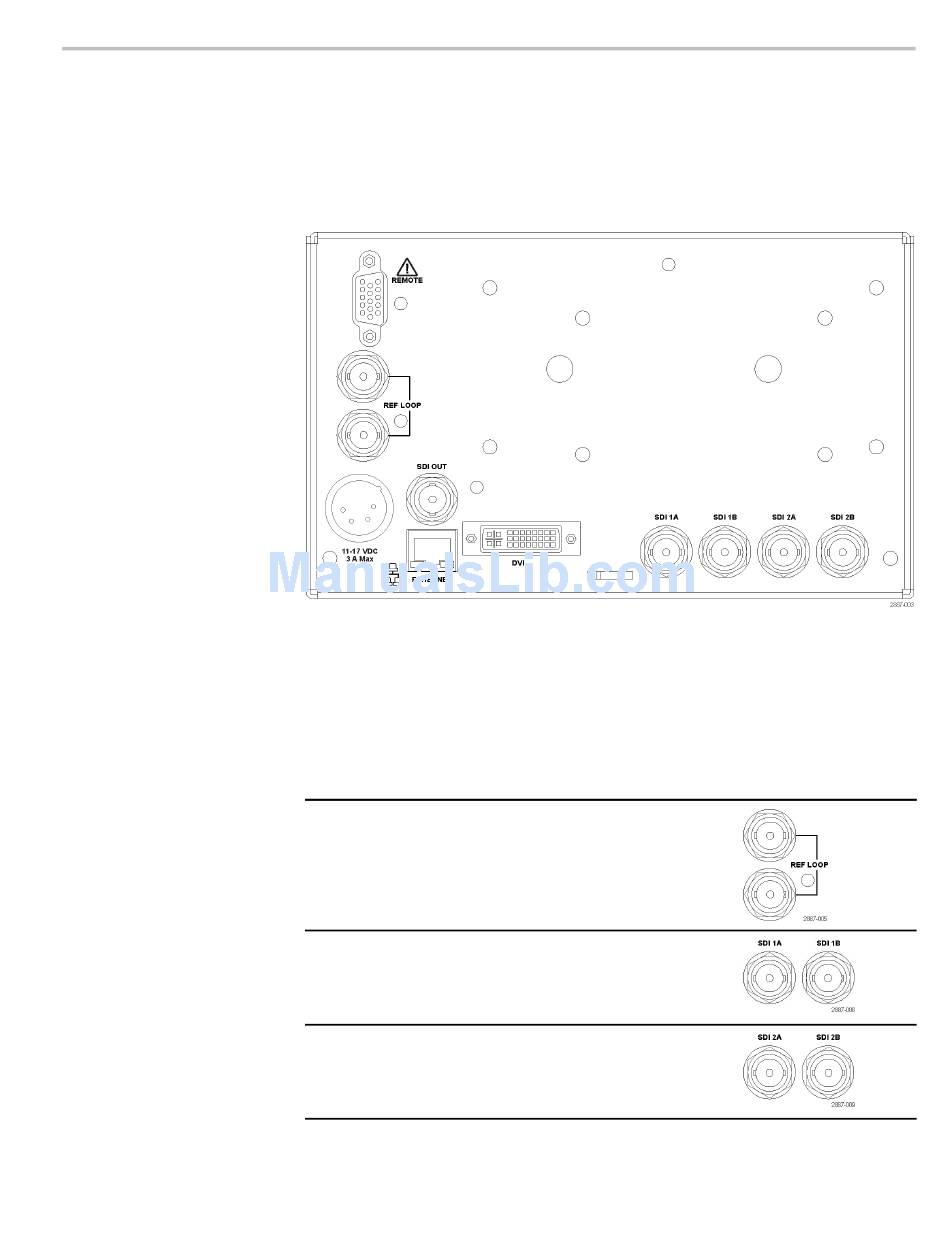

次の図は機器のリア・パネルを示しています。SDI 入力は横方向に、外部リファ
レンス・コネクタは縦方向に配列されています。
リア・パネル
SDI 入力は自己ターミネーション入力です。
入力
REF LOOP： 同期入力。入力信号は、アナログ・ブラック・
バースト、アナログ・コンポジット・ビデオ、または HD 用ア
ナログ 3 値が可能です。ターミネーションが必要です。
注：
リファレンス入力はパッシブ･ループ入力であり、外
部ターミネーションが必要です。
SDI 1A： デジタル A コンポーネント・シリアル・デジタル
入力。
SDI 1B： デジタル B コンポーネント・シリアル・デジタル
入力。
SDI 2A： デジタル A コンポーネント・シリアル・デジタル
入力。
SDI 2B： デジタル B コンポーネント・シリアル・デジタル
入力。
リア・パネル・コネクタ
コネクタ
33
