特性

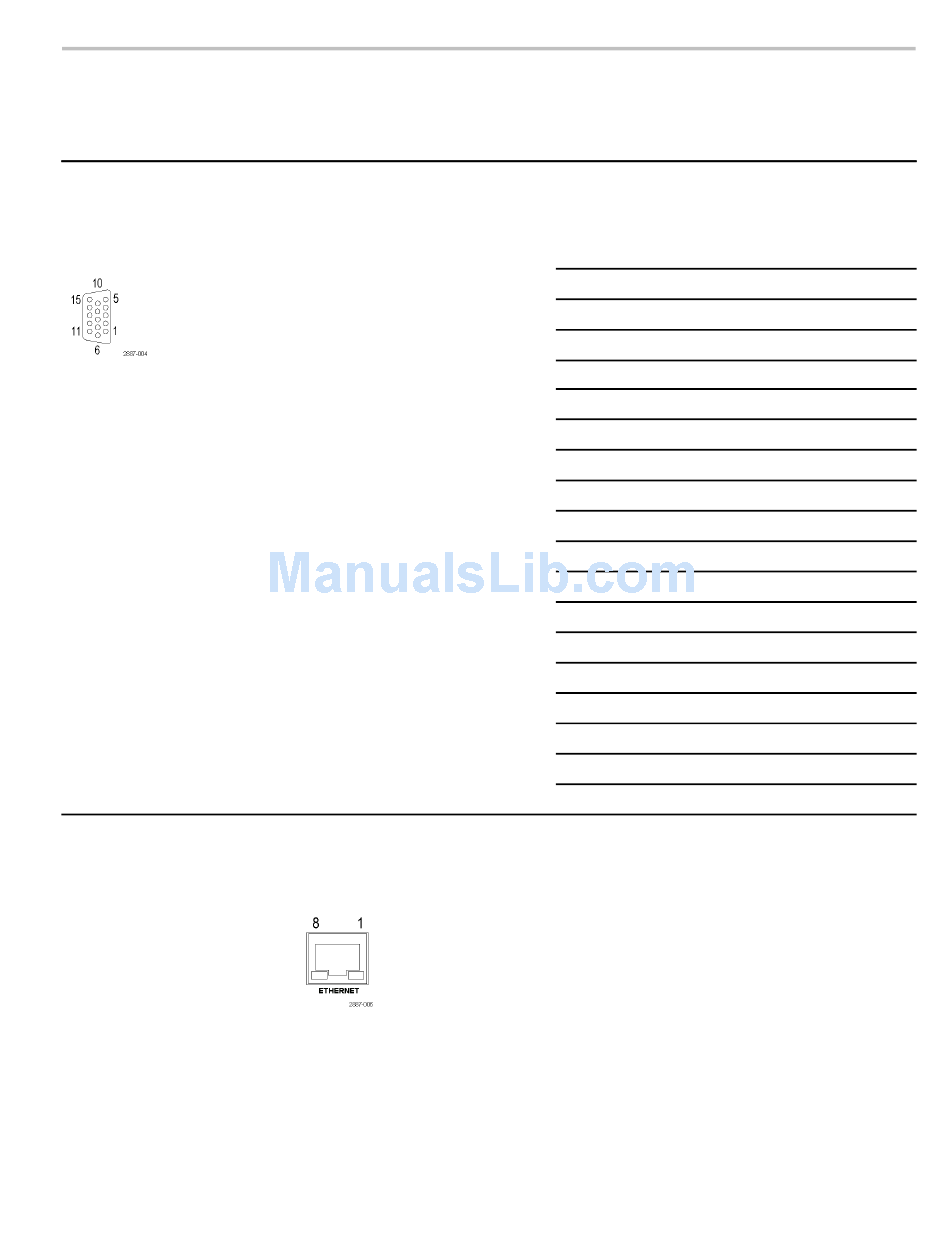

コネクタ・ピン配列
イーサネット・コネクタ
WFM5200 Installation and Safety Instructions
REMOTE コネクタのプリセット機能
ピン出力
1 GND（入力）
2 予約（入出力）
3 予約（入出力）
4 予約（入力）
5 予約（入力）
6 GND（入力）
7 タイム・コード正相（LTC 入力）
8 タイム・コード逆相（LTC 入力）
9 グランド･クロージャ（アラーム
出力）
10 プリセット 1（入力）
11 プリセット 2（入力）
12 プリセット 3（入力）
13 プリセット 4（入力）
14 プリセット 5（入力）
15 プリセット 6（入力）
本製品は 10/100/1000 BaseT のイーサネット・インタフェースを装備していま
す。イーサネット・コネクタは、標準の RJ-45 コネクタです。
イーサネット・コネクタ
プリセット機能
バイナリ･
16 進 ダイレクト・
ピン 15、
モード選択
14、13、
12、11、
10
F 111111
なし
E
XX1110
プリセット 1
D XX1101
プリセット 2
C XX1100
B XX1011 プリセット 3 SDI A
A XX1010
9 XX1001
8 XX1000
7 XX0111
プリセット 4
6 XX0110
5 XX0101
4 XX0100
3 XX0011
2 XX0010
1 XX0001
0 XX0000
101111
不可
プリセット 5
011111
不可 プリセット 6
リア・パネル・コネクタ
エンコードされ
たモード選択
動作しない
動作しない
動作しない
SDI B
動作しない
動作しない
プリセット 8
プリセット 7
プリセット 6
プリセット 5
プリセット 4
プリセット 3
プリセット 2
プリセット 1
未定義
不可
不可
