INSTRUCCIONES DE ENSAMBLAJE
PRECAUCIÓN: esta unidad es PESADA.
9.
No intente colocar la unidad en posición
vertical sin ayuda.

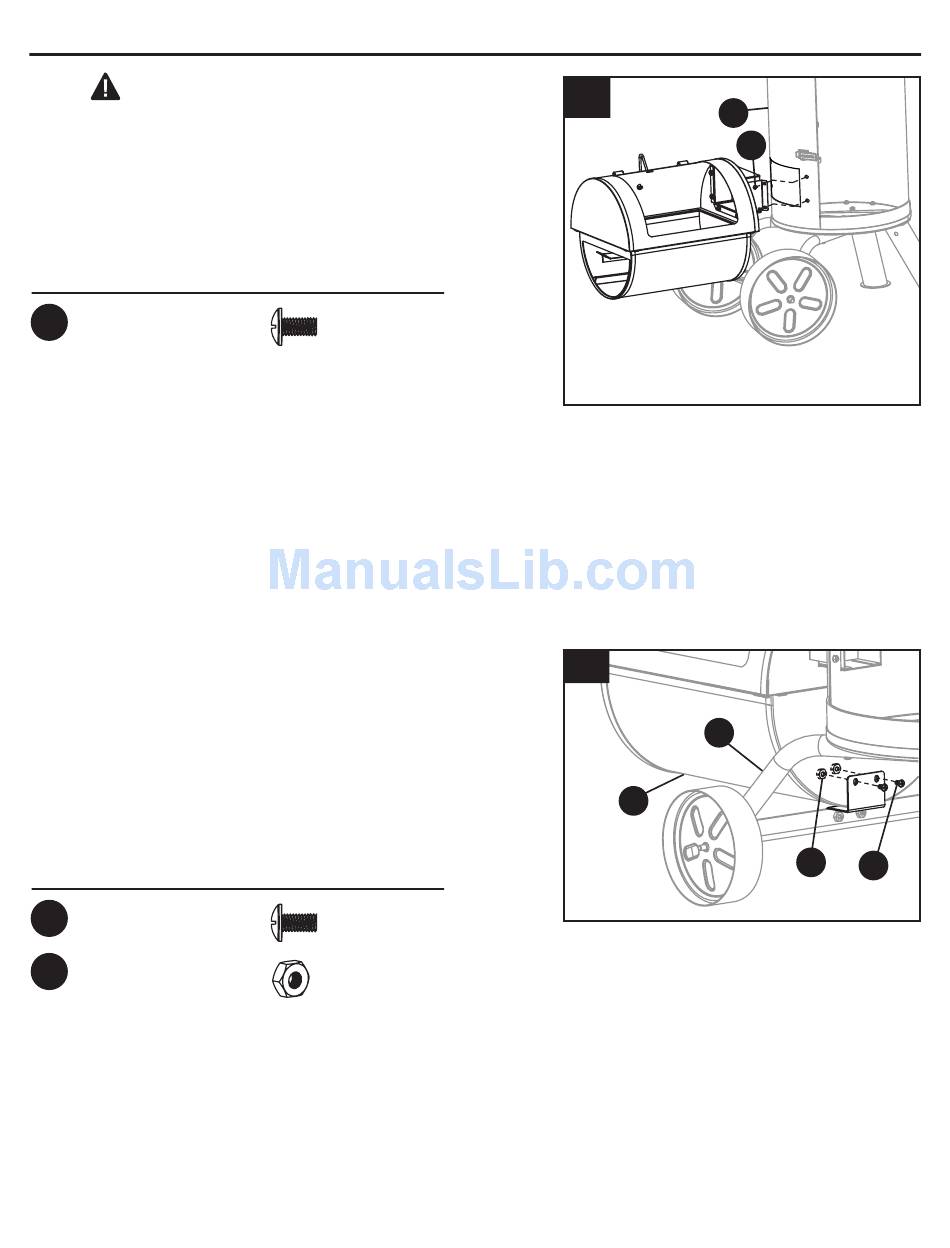

Fije la cámara de combustión del conjunto lateral
a la estructura del ahumador (A) utilizando cuatro
pernos M6 × 12 (BB).
Herramientas y tornillería utilizadas
Perno
BB
M6 × 12 mm
10. Acople la abrazadera de soporte del conjunto
lateral preinstalada en el conjunto de patas
izquierdas (I) a la sección inferior del conjunto
lateral (U) utilizando dos pernos M6 × 12 (BB) y
dos tuercas M6 (DD).
Herramientas y tornillería utilizadas
Perno
BB
M6 × 12 mm
DD Tuerca M6
× 4
10
× 2
× 2
60
9
A
BB
I
U
DD
BB
