INSTRUCTIONS D'ASSEMBLAGE
MISE EN GARDE : Cet appareil est

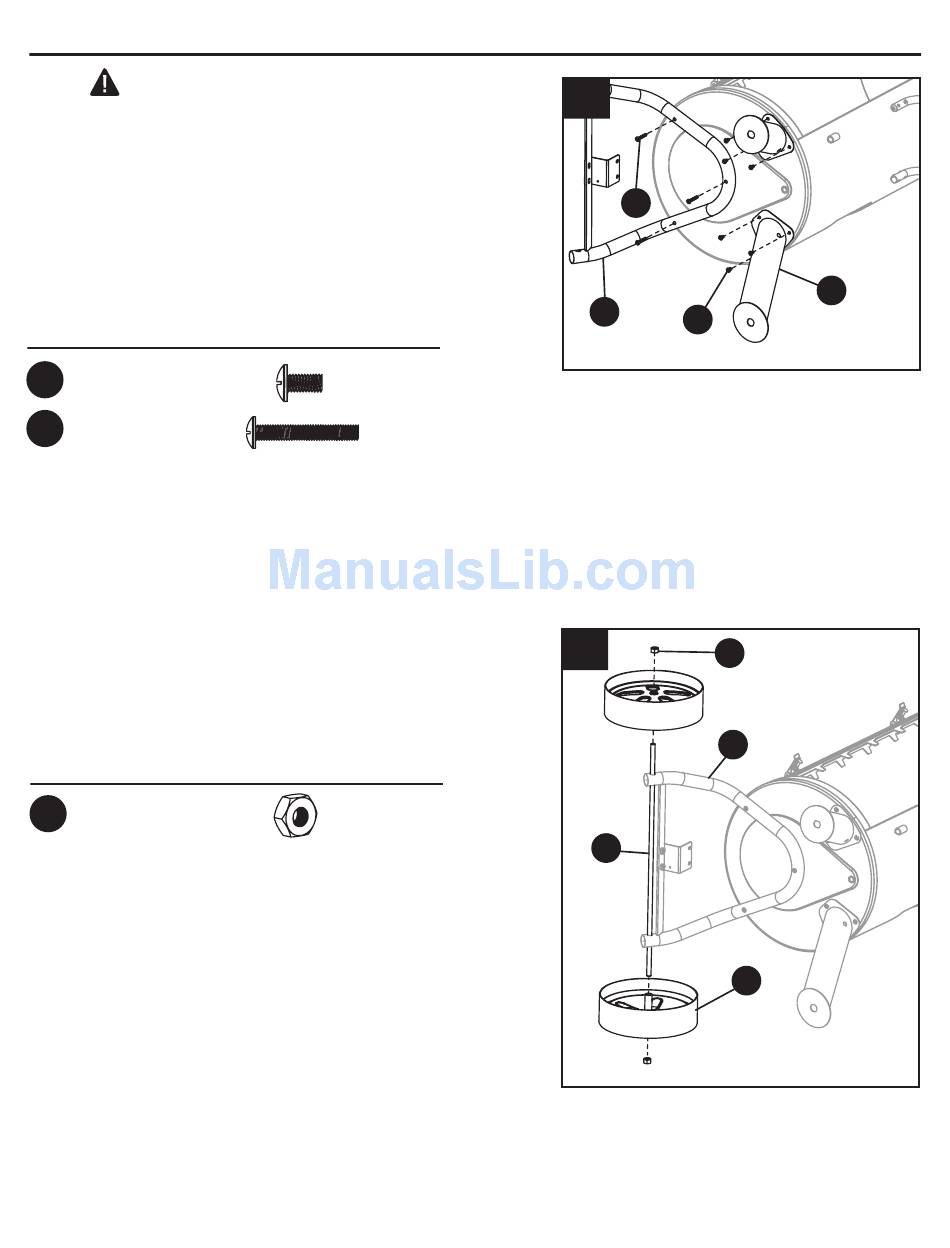

3.
LOURD! N'essayez pas de déposer le
fumoir sur le côté sans aide!
Fixez les pieds de droite avant et arrière (M) à
l'aide de trois (3) boulons M6 x 12 mm (BB) par
pied. Fixez l'assemblage du pied gauche (I) à
l'aide de trois (3) boulons M6 x 45 mm (CC).
Matériel utilisé
BB
Boulon
M6 x 12 mm
CC
Boulon
M6 x 45 mm
4.
Insérez l'axe de roue (N) dans les trous de
l'assemblage du pied gauche (I) et fixez les
roues de gauche et de droite (H) à l'aide d'un (1)
écrou M12 (EE) de chaque côté.
Matériel utilisé
EE
Écrou M12
x 6
x 3
x 2
32
3
CC
I
BB
4
EE
I
N
H
M
