メインギヤの取付
8

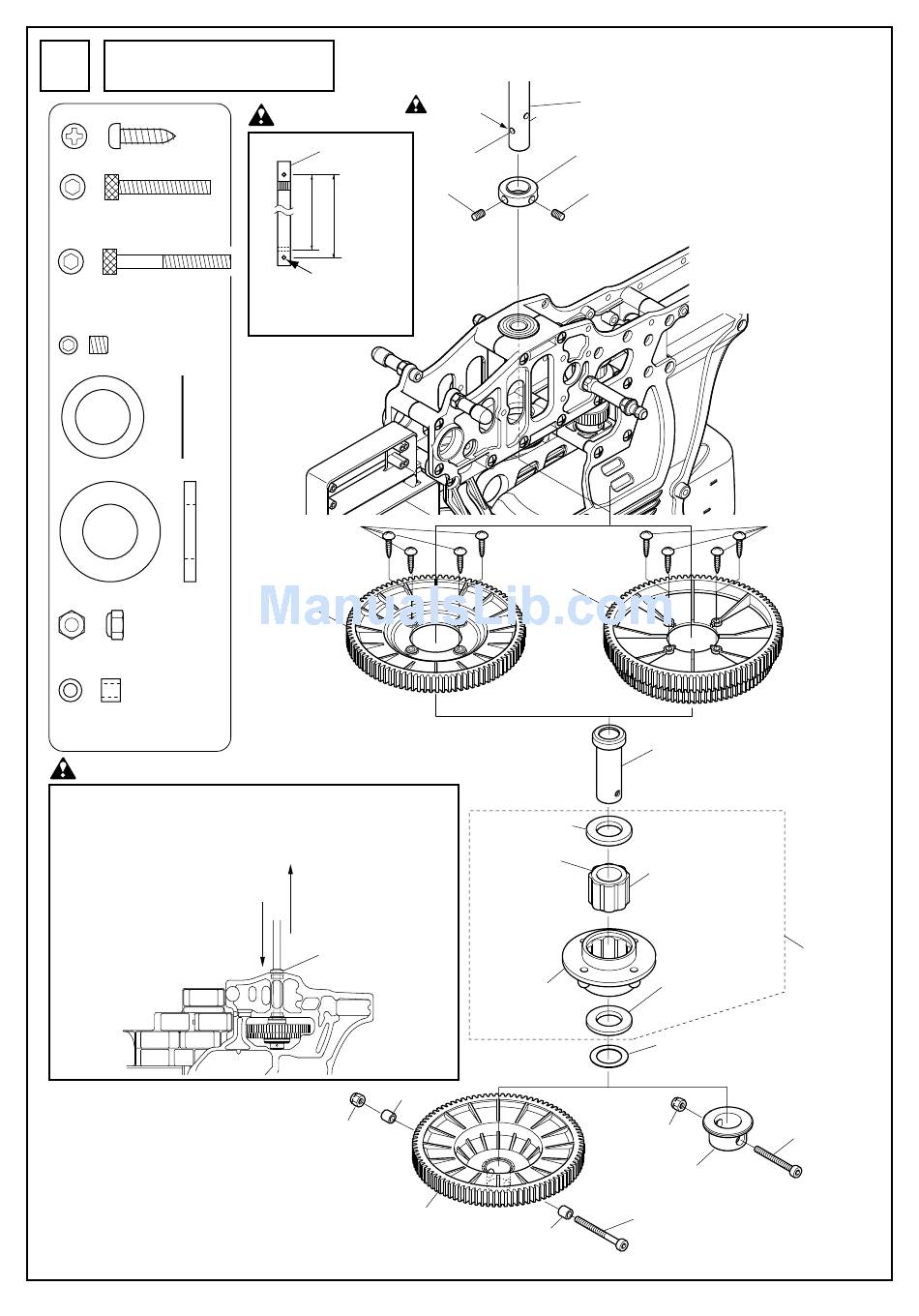

Main gear installation

M3X12TS ............................. 4
M3X20CS ............................. 1
（ノーマルタイプの場合）
(For normal type)
M3X25CS ............................. 1
（DTDSタイプの場合）
(For DTDS type)
M4X4SS ............................... 2
FWø12Xø18X0.2 ................. 1
Cø12Xø22X2.5T .................. 2
M3ナイロンナット ............. 1
M3 nylon nut
Cø3Xø5X4.1 ......................... 2
（DTDSタイプの場合）
(For DTDS type)
注 意 Caution
メ イ ン マ ス ト を い っ ぱ い 引 っ ぱ り 上 げ 、 マ ス ト ロ ッ ク を 通 し
M4X4SS で締め付けます。
Completely raise the main mast, insert the mast lock, and fasten with an
M4X4SS screw.
注: マストが上下にあそびがない事。
Note : There is to be no vertical play in the
mast.
マストロックをいっぱい
下げる。
Completely lower the mast lock.
注 意 Caution
メインマスト
Main mast
の穴を使用して
182mm
ください。
Use the holes positioned
at 182mm.
M3X12TS
メインギヤ
87T
Main gear 87T
DTDSタイプ
type
DTDS
メインマストを引っぱり
上げる。
Raise the main mast.
マストロック
Mast lock
C ¿3X¿5X4.1
M3ナイロンナット
M3 nylon nut
セカンドギヤ
Second gear 80T
メインマスト
注意
Caution
Main mast
マストロック
Mast lock
M4X4SS M4X4SS
メインギヤ
87T-79T
Main gear 87T-79T
C ¿12X¿22X2.5T
刻印が上にな
ります。
Point the side
with the punch
mark upwards.
オートロケース
Auto-rotation case
DTDSタイプ
type
DTDS
M3ナイロンナット
M3 nylon nut
80T
C ¿3X¿5X4.1
15
M3X12TS
ノーマルタイプ
type
Normal
オートロ駆動軸
Auto-rotation drive shaft
ワンウェイ
Brg. ¿12X16L
Bearing ¿12X16L one-way
組立済み
Pre-assembled
C ¿12X¿22X2.5T
FW ¿12X¿18X0.2
ノーマルタイプ
type
Normal
M3X20CS
メインギヤストッパー
Main gear stopper
M3X25CS
