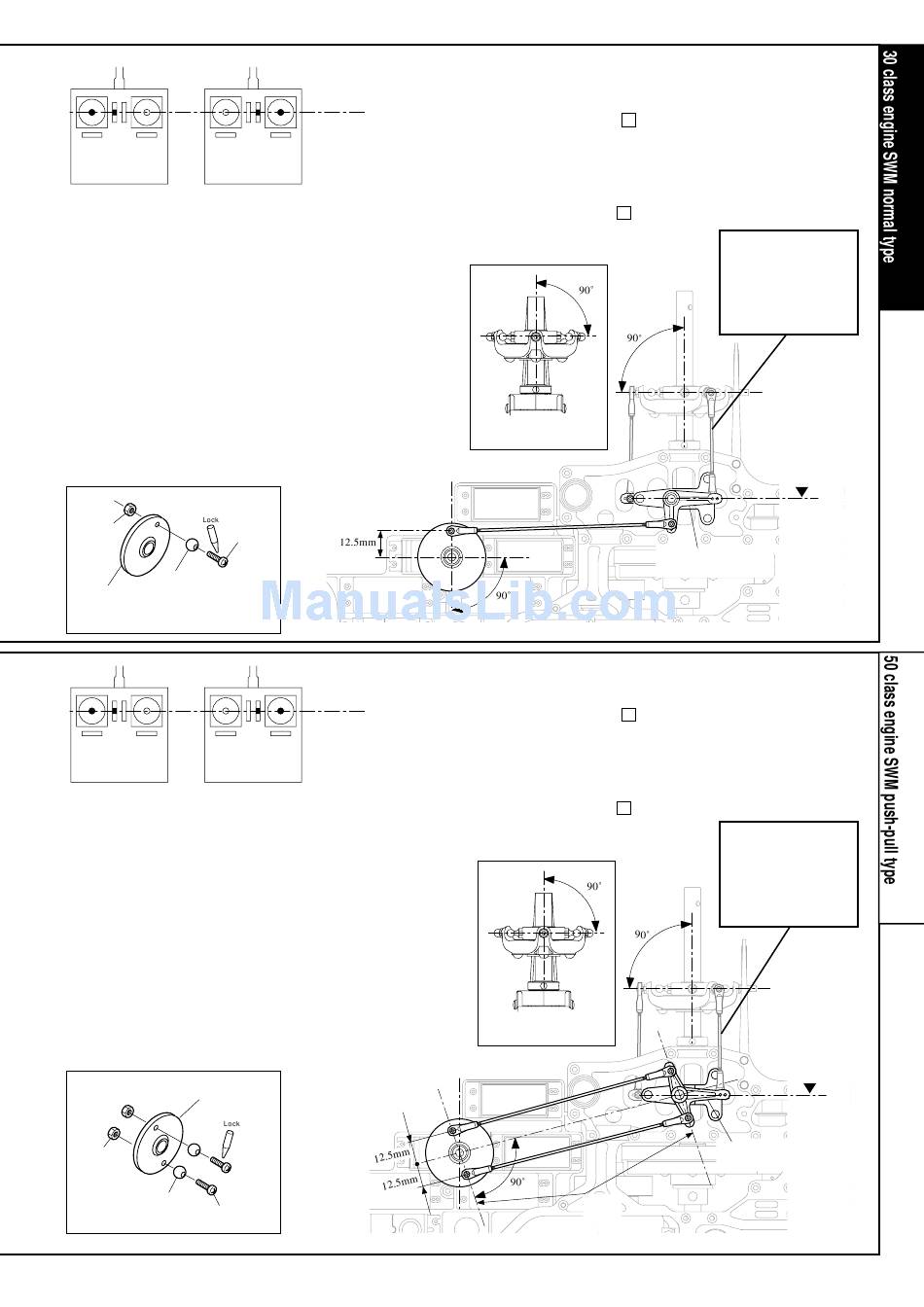

Hirobo Shuttle Sceadu Evolution Instruction Manual page 43

モード I モード II
Mode I Mode II
送信機のスティックの位置
Positioning of the transmitter stick
・ 送信機のエルロン、エレベーター、スロットルの各ス
ティック、 およびトリムがニュートラルの時、 右図のよう
に、 ボールの位置が垂直になるようにサーボホーンを取り
付け、SWM エルロンレバー L が水平になるように、ロッ
ドの調整をしてください。
- With the transmitter's aileron, elevator, and throttle sticks as well
as the trim in neutral, install the servo horn so as to position the
balls perpendicular and adjust the rods so as to make the SWM
aileron lever L horizontal as shown in the illustration on the right.
M2ナット
M2X8PH
M2 nut
ø5ボール
サーボホーン
ø5 ball
Servo horn
モード I モード II
Mode I Mode II
送信機のスティックの位置
Positioning of the transmitter stick
・ 送信機のエルロン、エレベーター、スロットルの各ス
ティック、 およびトリムがニュートラルの時、 右図のよう
に、SWM エルロンレバー L が水平のときにサーボホーン
と SWM エルロンレバー L のボール位置が平行になるよう
に、ロッドの調整をしてください。
- With the transmitter's aileron, elevator, and throttle sticks as well
as the trim in neutral, refer to the diagram in the right and adjust
the rod so that the servo horn and SWM aileron lever L ball
positions are aligned in parallel when the SWM aileron lever L is
horizontal.
サーボホーン
Servo horn
M2ナット
M2 nut
ø5ボール
ø5 ball M2X8PH
・ SWM エルロンレバーロッド L を取付調整後、機体を横から見
て、 スワッシュプレートがマストに対して直角であることを確
認してください。
中立
・ 傾いている場合は
Neutral
ワッシュロッドの長さを調節し、直角にしてください。
- After having conducted installation adjustments on the SWM aileron
lever rod L, looking at the unit from the side, make sure the swash
plate and the mast are perpendicular to each other.
- When inclined, adjust the length of the SWM aileron lever/swash rod
installed in section
正面から見た図
Front view illustration
・ SWM エルロンレバーロッド L を取付調整後、機体を横から見
て、 スワッシュプレートがマストに対して直角であることを確
認してください。
中立
・ 傾いている場合は
Neutral
ワッシュロッドの長さを調節し、直角にしてください。
- After having conducted installation adjustments on the SWM aileron
lever rod L, looking at the unit from the side, make sure the swash
plate and the mast are perpendicular to each other.
- When inclined, adjust the length of the SWM aileron lever/swash rod
installed in section
正面から見た図
Front view illustration
42
で取り付けた SWM エルロンレバー / ス
33
and set it perpendicular.
33
スワッシュプレート
が直角になるように
長さを調節する。
Adjust the length so
that the swash plate
is perpendicular.
SWMエルロンレバーL
SWM aileron lever L
で取り付けた SWM エルロンレバー / ス
33
and set it perpendicular.
33
スワッシュプレート
が直角になるように
長さを調節する。
Adjust the length so
that the swash plate
is perpendicular.
SWMエルロンレバーL
SWM aileron lever L
平行
Parallel
水平
Horizontal
水平
Horizontal
