2. 組立編

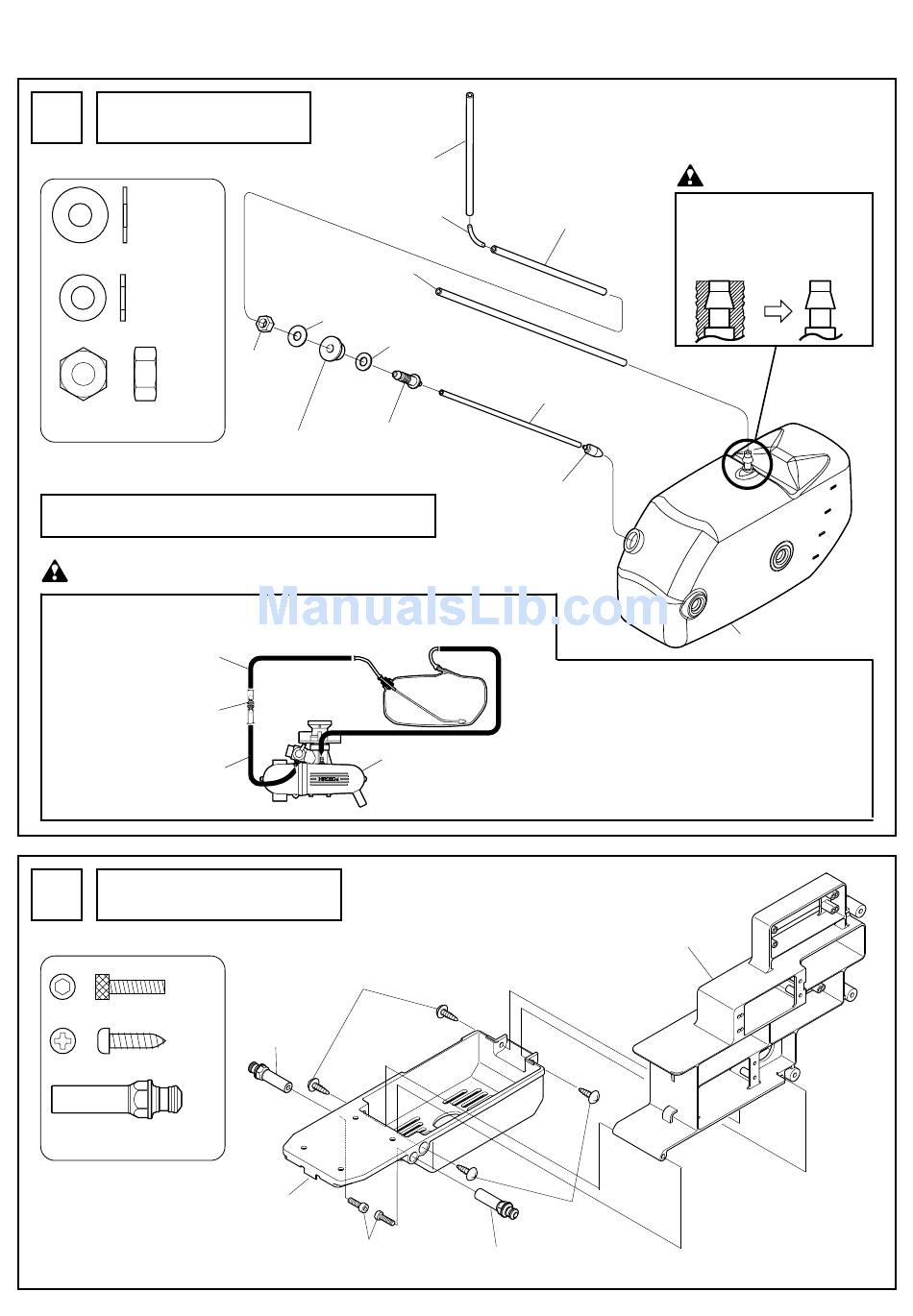

燃料タンクの組立
2

Fuel tank assembly

FWø5Xø12X0.8T ................. 1
FWø5Xø10X1T .................... 1
M5ナット ............................. 1
M5 nut
ø2.5X5 のシリコンパイプは図を参考に切って、使用して下さい。
Cut the ø2.5X5 silicon pipe as shown in Fig. 2.
注 意 Caution
シリコンチューブ
Silicon tubing
ジョイントパイプまたは
燃料フィルター (別売)
Joint pipe or fuel filter
(sold separately)
エンジンのキャブレターへ
To carburetor
サーボマウントの組立
3

Servo mount assembly

M3X12CS ............................. 2
M3X12TS ............................. 4
ボディマウントL=22 ......... 2
Body mount L=22
シリコンパイプ ø2.5X5X90
Silicon pipe ø2.5X5X90
ジョイントパイプ
Joint pipe
シリコンパイプ ø2.5X5X180
Silicon pipe ø2.5X5X180
FWø5Xø12X0.8T
FWø5Xø10X1T
M5ナット
M5 nut
燃料タンクニップル
燃料タンクキャップ
Fuel tank nipple
Fuel tank cap
マフラーのプレッシャーへ
To muffler pressure
マフラー
Muffler
M3X12TS
ボディマウントL=22
Body mount L=22
メカマウント
Mechanical mount
M3X12CS

Assembly

シリコンパイプ ø2.5X5X90
Silicon pipe ø2.5X5X90
シリコンパイプ ø2.3Xø3.6X110
Silicon pipe ø2.3Xø3.6X110
燃料タンクオモリ
Fuel tank sinker
燃料パイプの配管はエンジンの種類及びマフラープ
レッシャーの使用、 不使用によっても異なります。 各
エンジンの説明書をよく読んで行ってください。
The piping for the fuel line varies depending on the engine
type and whether or not the muffler pressure is used.
Carefully read the instructions for each engine.
M3X12TS
ボディマウントL=22
Body mount L=22
11
注 意 Caution
バリがある場合はカッターなど
で切り取って下さい。
Remove any burrs with a cutter
knife.
燃料タンク
Fuel tank
サーボマウント
Servo mount
