115
114
+BVTT 4x8
117
120
111
109
113
No.
Part No.
SP Description
101
8-330-030-02 s MOUNTED CIRCUIT BOARD, B
102
8-330-030-03 s MOUNTED CIRCUIT BOARD, B1
103
8-330-030-04 s MOUNTED CIRCUIT BOARD, M
104
8-330-030-05 s MOUNTED CIRCUIT BOARD, K
105
8-330-030-10 s MOUNTED CIRCUIT BOARD, T
106
8-330-030-12 s Q BLOCK ASSY
107
X-4033-117-1 s FOOT ASSY
108
X-4037-166-1 o PANEL ASSY, BLANK
109
X-4836-202-9 s FOOT ASSY,MF (A)
110
!
1-251-382-11 s INLET,AC 3P(WITH NOISE FILTER)
111
1-544-063-12 s SPEAKER (7X5CM)
112
2-990-241-02 s HOLDER (A), PLUG
113
3-668-845-01 o CUSHION, LEG
114
3-701-903-11 o HOLDER,PCB
115
3-704-372-01 s HOLDER,HV CABLE
PVM-14L5/20L5/D14L5A/D20L5A
124
+BVTT 3x8
104
+PSW 4x8
+BVTP 3x16
116
116
121
114
+BVTT 4x8
107
+PS 4x14
+PS 4x14
(PP)
108
+PSW 4x8
105
102
125
+PSW 4x8
122
118
110
119
123
+BVTP 3x12
109
107
113
No.
Part No.
SP Description
116
4-070-730-01 s HOLDER, PWB
117
4-086-472-01 s SCREW (M3X4), STEP
118
4-086-488-01 o LABEL, CONNECTOR
119
4-087-439-01 o SHIELD, Q
120
4-379-189-01 o CUSHION,SPEAKER
121
4-382-848-01 o HOLDER, PCB
122
4-385-948-01 o HOLDER,PCB
123
4-812-134-11 s RIVET (DIA. 3.5), NYLON
124
4-387-284-01 o HOLDER, LEAD
125
1-543-653-11 s CORE ASSY, BEAD
Screws/Washers
7-682-664-09 s SCREW +PS 4X14(EP-FE/ZNBK/CM2)
7-682-950-09 s SCREW +PSW 3X12(EP-FE/ZNBK/CM2)
7-682-961-01 s SCREW +PSW 4X8
7-685-648-79 s SCREW +BVTP 3X12(EP-FE/ZNBK/CM2)
7-685-650-79 s SCREW +BVTP 3X16(EP-FE/ZNBK/CM2)
7-685-872-09 s SCREW +BVTT 3X8(EP-FE/ZNBK/CM)
7-685-881-09 s SCREW +BVTT 4X8(EP-FE/ZNBK/CM)

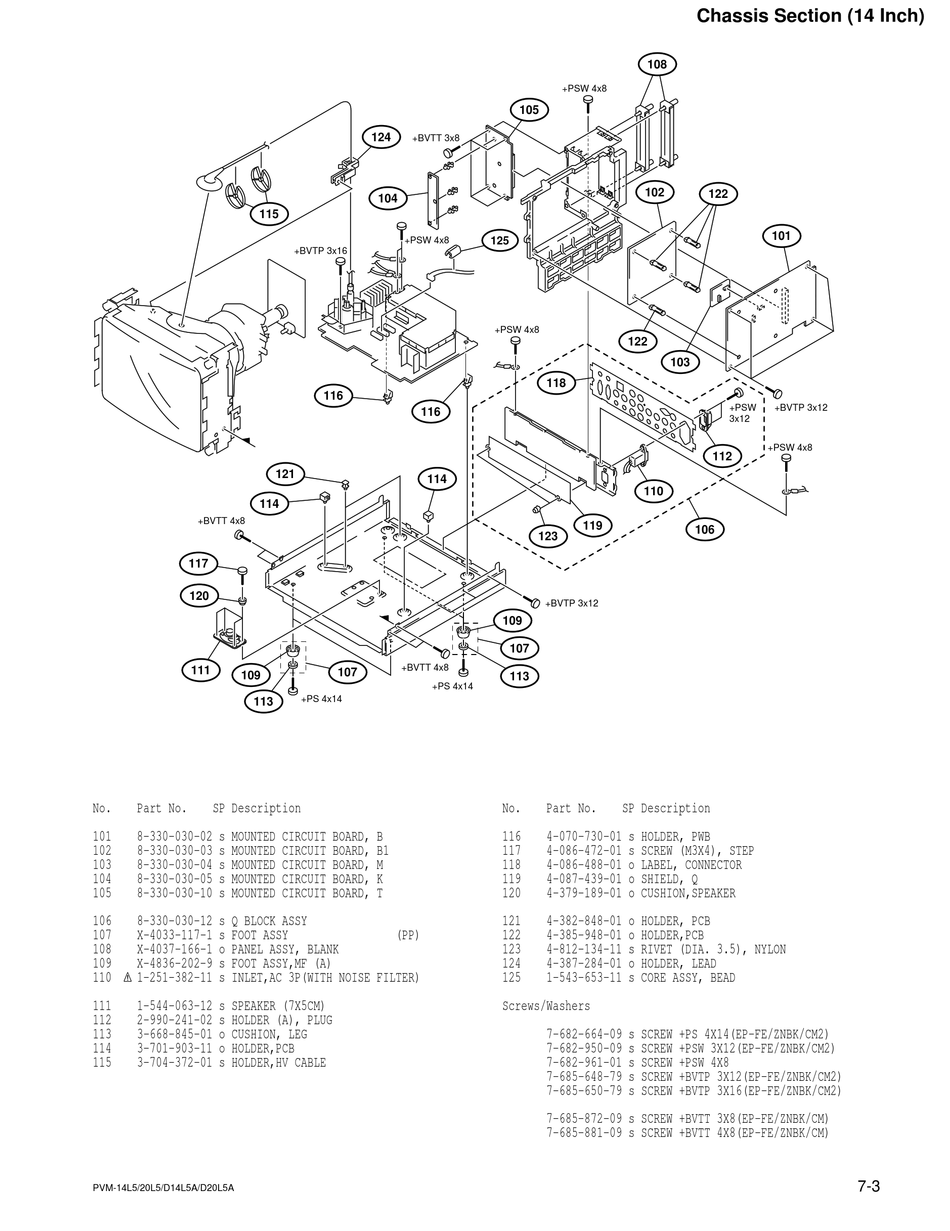

Chassis Section (14 Inch)
122
101
103
+PSW
+BVTP 3x12
3x12
+PSW 4x8
112
106
7-3
