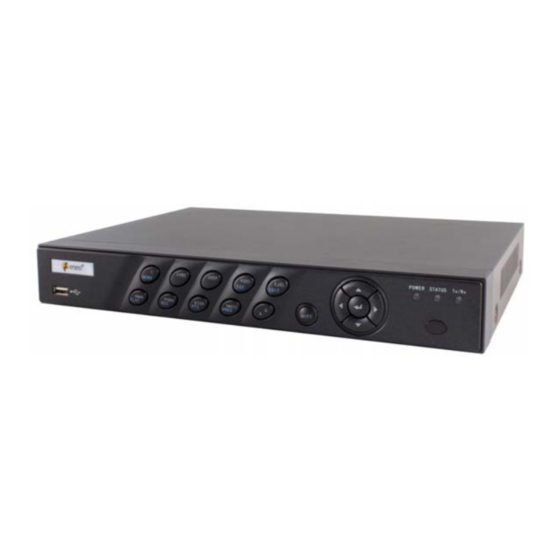

Eneo FNR-4004/500 User Manual

Network video recorder, 4 ip-channels, h.264
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
User Manual
Network Video Recorder, 4 IP-Channels, H.264
FNR-4004/500

Advertisement

Table of Contents
loading

Related Manuals for Eneo FNR-4004/500

Summary of Contents for Eneo FNR-4004/500

  • Page 1 User Manual Network Video Recorder, 4 IP-Channels, H.264 FNR-4004/500...
  • Page 2 Safety Instructions / Maintenance • Read these safety instructions and the operation manual first before you install and commission the unit. • Keep the manual in a safe place for later reference. • The system may only be commissioned and maintained by personnel authorized to do this and it must only be carried out in accordance with relevant standards and guidelines.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS  CHAPTER1 Introduction ....................... 5  Overview ..........................6  Preventive and Cautionary Tips ................... 6  NVR Specifications......................... 6  Connecting Your NVR......................8  Operating Your NVR ......................9  Using the Front Panel Controls..................... 9  Using the IR Remote Control ....................11  Using a USB Mouse ......................12  Using the Soft Keyboard...................... 12  CHAPTER2 Getting Started ......................14  Starting and Shutting Down Your NVR ................15  Rebooting and Locking Your NVR ..................16  Setting Date & Time......................16  Checking the Status of Your NVR..................18  CHAPTER3 Live Feed ........................
  • Page 4 CHAPTER8 Camera Management....................51  Configuring Cameras ......................52  To setup privacy zones......................52  Configuring Video Tampering Detection ................53  Configuring Video Loss Detection ..................54  Configuring OSD Settings ....................55  Add/Remove Cameras ......................56  CHAPTER9 Disk Management ....................57  Managing Disks........................58  Checking Disk Status ......................58  Formatting Disk ........................58  Enabling Disk Overwrite ..................... 59  Managing Files ........................60  Searching for Recorded Files ....................60  Locking and Unlocking Recorded Files ................60  CHAPTER10 NVR Management ....................

  • Page 5: Chapter1 Introduction

    CHAPTER 1    Introduction ...

  • Page 6: Overview

    Overview  Thank you for your purchase of the FNR‐4004 Embedded Digital Video Recorder (NVR). To get the most out of  your NVR, please read through the Installation’s Manual and this User’s Manual thoroughly.    FNR‐4004 Embedded NVR, shown in Figure 1 ushers in the next generation of Network video recording  technology from eneo. FNR‐4004 is a NVR model which only supports IP camera. Built on an embedded platform  and combining the latest in advanced H.264 video encoding and decoding technologies, FNR‐4004 Embedded  NVR contains the perfect combination of rock‐solid reliability and high performance.        Fig 1: FNR‐4004 Embedded NVR    Preventive and Cautionary Tips  Before connecting and operating your NVR, please be advised of the following tips:  • Ensure unit is installed in a well‐ventilated, dust‐free environment.    • Unit is designed for indoor use only.  • Keep all liquids away from the NVR.  • Ensure environmental conditions meet factory specifications.  • Ensure unit is properly secured to a rack or shelf. Major shocks or jolts to the unit as a result of dropping it may  cause damage to the sensitive electronics within the unit.    • Use the NVR in conjunction with an Uninterruptible Power Supply (UPS).  • Power down the unit before connecting and disconnecting accessories and peripherals.    NVR Specifications  • Compression:    • Support PAL/NTSC video input. • Adopt H.264 video compression standard.
  • Page 7 • Recording and Playback:    • Supports multiple recording types, including, continuous, alarm, motion recording, etc.  • Supports 8 recording time periods with separate recording types.    • Supports pre/post‐recording time for alarm and motion detection.    • Supports pause, play fast, play slow, skip forward, and skip backward when playback, locating in progress        bar by dragging the mouse.    • Supports up to 4‐ch synchronous playback.    • Supports digital zoom function in playback  • Backup:    • Supports USB storage device.  • Supports backup device maintenance and management.  • Alarm & Exception:  • Supports motion detection, network disconnect detection, video output standard mismatch detection.    • Supports auto recovery from exceptions.  • Network:  • Supports 10/100M adaptive network interface.    • Supports TCP/IP protocols, DHCP, DNS, DDNS, NTP, and SADP, etc.    • Supports unicast and multicast, support TCP, UDP, and RTP for unicast.    • Supports remote search, playback and download video files.  • Supports remote configuration and import and export of NVR settings.    • Supports remote acquisition of device status, system log and alarm status.    • Supports remote format of hard disk, upgrade, reboot.  • Supports event alarm and exceptions upload to remote management host.    • Support remote user management. Administrator can create and manage remote users and set their     ...

  • Page 8: Connecting Your Nvr

    Connecting Your NVR  You may follow the diagram below (Figure 2) in connecting your NVR to its peripherals.      Fig 2: NVR Connection Diagram ...

  • Page 9: Operating Your Nvr

    Operating Your NVR  There are numerous ways to navigate and operate your NVR. You may use the Front Panel Controls, the  included IR (Infra­Red) Remote, a Mouse and the Soft­Keyboard.    Using the Front Panel Controls  Your NVR comes with built‐in front panel controls, as shown in Figure 3.        Fig 3: FNR‐4004 Embedded NVR    The controls on the front panel include:    USB Ports: Universal Serial Bus (USB) ports for additional devices such as USB mouse and USB  Hard Disk Drive (HDD).  Control Buttons:  • MENU/WIPER Button: Pressing the MENU/WIPER button will return the user to the Main  menu (after successful login). In PTZ Control mode, the MENU/WIPER button will start wiper  (if applicable). In Playback mode, it also can be used to enable/disable side bar menu.  • F1/LIGHT: In PTZ Control mode, it will turn on/off PTZ light. In PTZ Control mode, the  F1/LIGHT button is used to zoom the PTZ camera in when in the PTZ Control menu.  • F2/AUX: It is used to cycle through tab pages. In PTZ Control mode, the F2/AUX button is used  to zoom the PTZ camera out when in the PTZ Control menu.  • ESC: The ESC button is used to escape to the previous menu and to arm/disarm the NVR in  Preview mode.  • EDIT/IRIS+: The EDIT/IRIS+ button is used to edit text fields. When editing text fields, it will  also function as a Backspace button to delete the character in front of the cursor. On checkbox  fields, pressing the EDIT/IRIS+ button will tick the checkbox. In PTZ Control mode, the  EDIT/IRIS+ button opens up the iris of the camera.  • PLAY/AUTO: The PLAY/AUTO button is used to enter the Playback menu. It is also used to  turn audio on/off in the Playback menu and auto scan in the PTZ Control menu.  • REC/SHOT: The REC/SHOT button is used to enter the Quick Schedule Configuration interface.  If used when controlling a PTZ, pressing the REC/SHOT button and then a Numeric button will  call a PTZ preset.  • PTZ/IRIS­: The PTZ/IRIS‐ button is used to enter the PTZ Control mode. When in the PTZ  Control mode, it is used to close the iris of the PTZ. In Playback mode, it also can be used to  enable/disable audio.  • PREV/FOCUS­: The PREV/FOCUS‐ button is used to switch between single screen and  multi‐screen mode. In PTZ Control mode, it is used to adjust the focus in conjunction with the  A/FOCUS+ button.  • A/FOCUS+: The A/FOCUS+ button is used to adjust focus in the PTZ Control menu. It is also ...
  • Page 10 • Tx/Rx: Tx/Rx indictor blinks blue when network connection is functioning properly.  IR Receiver: operation by IR remote control.    Note: It is important to note that you must click the EDIT button on either the remote or front panel on a text  field before you’re able to edit its content. After you’re done entering text, you must hit the ENTER button  to be able to move on to the next field. ...

  • Page 11: Using The Ir Remote Control

    Using the IR Remote Control    Your NVR may also be controlled with the included IR remote control, shown in Figure 4. Batteries (2x AAA)  must be installed before operating.      Figure 4. IR Remote Control    The keys on the remote control closely resemble the ones found on the front panel. Referring to Figure 4, they  include:  1. POWER Button: Enable Shutdown menu of the NVR  2. DEV Button: Enables/Disables Remote Control.  3. Alphanumeric Buttons: Same as Alphanumeric buttons on front panel.  4. EDIT Button: Same as EDIT button on front panel.  5. A Button: Same as A button on front panel.  6. REC Button: Same as REC button on front panel.  7. PLAY Button: Same as PLAY button on front panel.  8. INFO Button: Reversed.  9. VOIP Button: Reversed.  10. MENU Button: Same as MENU button on front panel.  11. PREV Button: Same as PREV button on front panel.  12. DIRECTION/ENTER Buttons: Same as DIRECTION/ENTER buttons on front panel.  13. PTZ Button: Same as PTZ button on front panel.  14. ESC Button: Same as ESC button on front panel.  15. RESERVED: Reserved.   ...

  • Page 12: Using A Usb Mouse

    16. F1 Button: Same as F1 button on front panel.  17. PTZ CONTROL Buttons: Buttons to adjust the iris, focus and zoom of a PTZ camera.    18. F2 Button: Same as F2 button on front panel.    Aim the remote control at the IR receiver located at the front of the unit to test operation. If there is no response:  1. Using the front control panel or the mouse, go into Main Menu > System Con‐figuration> Display  configuration.  2. Check and remember NVR device No. The default ID# is 255. This ID# is valid for all IR controls.    3. Press the DEV button on the remote.    4. Enter the NVR ID# from step 2.  5. Press the ENTER button on the remote.      If the Status indicator on the front panel turns blue, the remote control is operating properly. If the Status  indicator does not turn blue and there is still no response from the remote, please check the following:  1. Batteries are installed correctly and the polarities of the batteries are not reversed.    2. Batteries are fresh and not out of charge.  3. IR receiver is not obstructed.    Using a USB Mouse    A regular 3‐button (Left/Right/Scroll‐wheel) USB mouse can also be used with this NVR. To use a USB mouse:    1. Plug USB mouse into one of the USB ports on the front panel of the NVR.    2. The mouse should automatically be detected. If in a rare case that the mouse is not detected, please refer to        the recommended device list from your provider.    The buttons on the mouse corresponds to:  1. Left Button:    • Single­Click: Select a component of a menu, such as a button or an input field. This is similar to pressing the     ...
  • Page 13         Symbols: Switch to symbols input.    Backspace: Delete the character in front of the cursor.    Enter: Confirm selection.        ESC: Exit out of Soft Keyboard.    Figure 6. Soft Keyboard Buttons ...

  • Page 14: Chapter2 Getting Started

    CHAPTER 2    Getting Started ...

  • Page 15: Starting And Shutting Down Your Nvr

    Starting and Shutting Down Your NVR    Proper startup and shutdown procedures are crucial to expanding the life of your NVR.      To startup your NVR:  1. Ensure the power supply is plugged into an electrical outlet. It is HIGHLY recommended that an  Uninterruptible Power Supply (UPS) be used in conjunction with the unit. The Power indicator LED on the front  panel should turn red, indicating the unit is receiving power.  2. Connect the NVR to a VGA monitor. You will only see the NVR menu system, when it’s connected to a VGA  monitor.    3. Press the POWER switch on the back rear panel. The Power indicator LED should turn blue. The unit will  begin to start.  4. After startup, the Power indicator LED will remain blue. A splash screen will be shown (Figure 7).      Figure 7. Startup Splash Screen    There are two proper ways to shutdown the NVR.      Option 1: Standard Shutdown  Enter the Shutdown menu shown in Figure 8 by going to Main Menu > Maintenance > Shutdown.      Figure 8. Shutdown Menu    Select the Shutdown button.  Click the Yes button ...

  • Page 16: Rebooting And Locking Your Nvr

    Rebooting and Locking Your NVR    While in the Shutdown menu (Figure 8), you may also reboot or lock your NVR. Locking your NVR will return  you to the Live Feed mode, which will require the correct administrator password to exit out of it. The Reboot  button will reboot your NVR.      To reboot or lock your NVR:  1. Enter the Shutdown menu by going to Main Menu > Maintenance > Shutdown.    2. Select the Lock button to lock the NVR or the Reboot button to reboot the NVR.        Setting Date & Time    It is extremely important to setup the system date and time to accurately timestamp recordings and events.  To setup date and time:  Enter the System Configuration menu by going to Main Menu > System Configuration, as shown in Figure 9.        Figure 9. System Configuration Menu    Click the Time/Date button to enter the Time/Date menu (Figure 10).          Figure 10. Time / Date Menu     ...
  • Page 17 3. The current system time and date as well as the time zone will be displayed. Using the directional buttons on        the front panel/remote or the mouse, select the correct date, time and time zone.  4. To enable Daylight Savings Time, click and check the Enable DST checkbox.    5. To acquire the time and date over an NTP (Network Time Protocol) Server, check the Synchronize via NTP        server checkbox. You may enter your own NTP server or select from one of the default locations from the list        of servers, as shown in Figure 11.      Figure 11. Time / Date Menu    6. Click the Save button to save settings and click the Exit button to exit out of the menu. Clicking the Exit button        without clicking the Save button will exit the menu without saving.   ...

  • Page 18: Checking The Status Of Your Nvr

    Checking the Status of Your NVR  The current status of your NVR can be checked at anytime by going to the Status menu. The status menu, shown  in Figure 12 can be accessed by going to Main Menu > Status.        Figure 12. Status Menu    The items that are found on the Status menu include:      • Device Information: The model number of the NVR, serial No., the current firmware version installed on        NVR, etc.  • Chan Status: Cameras working status in NVR such as motion, tampering, video loss and video exception.  • Record Status: Recording status of the cameras, including: stream type, frame rate, bit rate, resolution, record        type, etc.    • Alarm Status: The status of external alarm in/out on NVR  • Network Status: Network status such as IP address, gateway, DNS server, client port, etc.  • HD Status: Hard disk status on NVR.   ...

  • Page 19: Chapter3 Live Feed

    CHAPTER 3    Live Feed     ...

  • Page 20: Watching A Live Feed

    Watching a Live Feed  The  Live  Feed  mode  is  automatically  started  after  the  NVR  boots  up.  It  is  also  at  the  very  top  of  the  menu  hierarchy, thus hitting the ESC button multiple times (depending on which menu you’re on) will bring you to the  Live Feed mode.        Understanding Live Feed Icons  There  are  multiple  icons  on  each  display  in  Live  Feed  mode  to  indicate  different  camera  status  and  settings.  These icons include: ...

  • Page 21: Operating The Live Feed

    Operating the Live Feed  In  Live  Feed  mode,  you  may  adjust  the  settings  for  individual  cameras  by  left‐clicking  on  the  desired  display  with the mouse.. The selected display will be surrounded with a green border, as shown in Figure 14  .      Figure 14. Live Feed Mode    The settings you may adjust with each display includes:  • Picture Settings: Settings for the brightness, contrast, saturation and hue of selected display. To adjust the        picture settings of a display:    1. Select display.  2. Click the Picture Settings icon. This will bring up the Picture Settings menu, as shown in .Figure 15.      Figure 15. Picture Settings Menu    3. Increase/decrease amount for brightness, contrast, saturation and hue. The affect will be displayed     ...
  • Page 22     Figure 16. PTZ Control Mode    3. Control the PTZ using PTZ control buttons. Pan and tilt PTZ by clicking on the directional buttons. Zoom in        and out using the Zoom In/Out buttons and recall presets, patrols and patterns by clicking the number next        to the corresponding icons.  4. Click the Close icon to return to Live Feed mode.      Note: PTZ parameters for the camera must be set correctly before the PTZ can be controlled.        Note: A maximum of five presets, patrols and patterns can be displayed on this interface. More presets, patrols  and patterns can be recalled in the PTZ Configuration menu.    • Audio: Enable/disable audio for selected display. To enable or disable audio:    1. Select display to enable/disable audio.  2. Enable audio by clicking the Enable Audio icon and disable audio by clicking the Disable Audio icon.        An error message similar to the one shown in Figure 17 will pop up if the Enable Audio option is not        selected in the Display Configuration menu for the specified channel.          Figure 17. Enable Audio Error Window   ...

  • Page 23: Using The Display Menu

    Using the Display Menu  The  Display  Menu  can  be  accessed  by  right‐clicking  the  mouse  on  any  of  the  display  in  Live  Feed  mode.  The  Display menu, shown in Figure 18 allows you to quickly change into different display modes and to start/stop  auto‐switching of the display modes.        Figure 18. Live Feed Display Menu          2x2 Mode: Click to switch to four channel display mode.                               ...
  • Page 24                                                             Next Set  of  Display:  next set  of  display.  In 2x2  mode, this will  Click to  view  the  show  the  next  four display. In 3x3  mode,  this  will show the next nine display. ...

  • Page 25: Configuring Live Feed Displays

    Configuring Live Feed Displays    Live Feed displays can be customized to your own needs. These settings can be accessed by entering the Display  Configuration menu, shown in Figure 19.          Figure 19. Display Configuration Menu      To customize display settings:  1. Enter the Display Configuration menu by going to Main Menu > System Configuration > Display Configuration.  2. Select the Video Output to configure. You may configure either the Main VOUT or Auxiliary VOUT.  3. The settings available to configure for each video output includes:  • Screen Configuration: Screen configuration of each video output. You may select between a 1x1, 2x2, 3x3 or        4x4 configuration (only 1x1 option is available if select Auxiliary).  • Sequencing Dwell Time: The time in seconds to dwell between switching of channels when Start Sequence is        selected in Live Feed. Selecting Disable Switching will disable switching in Live Feed.  • Enable Audio: Enables/disables audio output for the selected video output.  • Language: You can select OSD language  • Output Format: Designates the video output standard.  • Device Name/No.: Designates the device name and number of the current unit.    • VGA Resolution: Designates the resolution of main VGA display.  • Mouse Pointer Speed: Pointer speed of the mouse, the higher the amount, the faster the mouse would move. ...

  • Page 26: Setting Camera Order

    Setting Camera Order  Setting the camera order allows you to logically position cameras for more efficient monitoring of your own  individual location.      Figure 20. Camera Order Setting    To set the camera order:    1. Enter the Display Configuration menu, shown in Figure 19 by going to Main Menu > System Configuration >        Display Configuration.  2. Select the Video Output to configure camera order for.  3. Select the Screen Configuration you would like to use in Live Feed. The preview of the screen configuration        on the right will change depending on the option selected.  4. Each display in the preview of the screen configuration will have a selection box containing a list of the        different cameras that are available on the NVR. Pressing the up and down button of each selection box,        select the camera you would like to show in the particular display. Selecting ‘X’ will disable the display.  5. Click the Previous and Next button to go to the next set of displays for the selected screen configuration. For          example, in 2x2 screen configuration mode, pressing the Next button will bring up the next set of 4 displays.   6. Click the save button to save settings. 7. Repeat steps 2‐6 to adjust the camera order for other video outputs.    8. Click the Exit button to exit out of the menu.     ...

  • Page 27: Chapter4 Record Settings

    CHAPTER 4    Record Settings ...

  • Page 28: Configuring Settings For Recording

    Configuring Settings for Recording  There  are  multiple  ways  to  setup  your  NVR  for  recording.  They  include  setting  up  a  recording  schedule,  triggering a recording by motion detection and/or a sensor alarm, and manually starting the recording.    Configuring Recording Settings  Before setting your NVR up for recording, certain settings should be configured first. These settings can be found  in the Recording Configuration menu, shown in Figure 21.      Figure 21. Recording Configuration Menu    The first set of settings to configure in this menu is the recording quality settings. To configure the recording  quality settings:  1. Enter the Recording Quality Settings menu by going to Main Menu > Recording Configuration > Recording        Quality Settings. The Recording Quality Settings menu is shown in Figure 22.      Figure 22. Recording Quality Settings Menu    2. Select the camera to configure in the camera drop down menu on the upper left of the menu. If all cameras     ...

  • Page 29: Configuring A Quick Recording Schedule

    5. Select the recording Frame Rate to use for the designated camera. A rate of 30 all the way down to 1 of a        frame can be selected.  6. Set the picture quality using the Picture Quality slider. Increasing the picture quality will also increase the        bit rate of the video feed. The resolution and frame rate of the feed will be adjusted automatically.  7. Select the Pre­record time. The pre‐record time is the time in seconds to also record before a recording is        triggered. Setting the pre‐record time to MAX will allow the NVR to use up to the maximum available buffer        space for recording.    8. Select the Post­record time. The post‐record time is the time in seconds to also record after a recording has        ended.  9. Enter the erase video after time. The Erase Video After time denotes the amount of days that files will be        deleted after its initial recording. Setting the time to 0 will allow the NVR to only delete and overwrite files        when the HDD is full.  10. Repeat steps 3‐9 for other Encoding Parameters mode.  11. Select the Save button to save the recording quality settings and select Exit to return to the previous menu.        Selecting the Exit button without clicking Save will quit out of the menu without saving settings.   ...

  • Page 30: Configuring An Advanced Recording Schedule

    alarm.  Note: If an event occurs during Continuous recording, the frame rate will automatically switch to that set for  Event recording.    Configuring an Advanced Recording Schedule    An advanced recording schedule allows you to schedule multiple time periods per day for recording as oppose  to a single time period of a quick recording schedule. Setting up an advanced recording schedule will allow you  to further conserve disk space by recording only during the time periods you would like to record at.      To setup an advanced recording schedule:  1. Enter the Advanced Schedule Configuration menu, shown in Figure 24 by going to Main Menu > Recording        Configuration > Advanced Schedule Configuration.      Figure 24. Advanced Schedule Configuration Menu    2. Select the camera to configure from the camera drop down menu. If all the cameras are to be configured        with the same settings, select All Cameras from the list.    3. Check the Enable checkbox to enable the recording schedule. If the checkbox is unchecked, the recording        schedule will be disabled.  4. Select a day between Monday to Sunday to configure schedule for.    5. Setup time periods for schedule. If the 24HR checkbox is checked, recording will occur over the entire day.        To setup multiple time periods, uncheck 24HR and enter the Start and Stop Time for the selected day.     ...
  • Page 31   Figure 26. Advanced Schedule Configuration Example    10. Repeat steps 4‐10 to setup additional time periods for the selected day.    11. Select the Save button to save the schedule settings and select Exit to return to the previous menu.        Selecting the Exit button without clicking Save will quit out of the menu without saving settings.    Note: Creating a schedule in the Quick Schedule Configuration menu will also create a schedule in Advanced  Schedule Configuration. The quick schedule will show up as a time period in the Advanced Schedule  Configuration.     ...

  • Page 32: Chapter5 Playback

    CHAPTER 5    Playback ...

  • Page 33: Playing Back A Recording

    Playing Back a Recording    Previously recorded files can be played back using the Playback Interface. You must first search for recordings to  play them back.    Understanding the Playback Interface    It’s important to understand how to use the Playback Interface to efficiently navigate through recorded files. To  access the Playback Interface, shown in Figure 27, go to Main Menu > Playback.      Figure 27. Playback Interface Menu    Some of the main features of the Playback Interface includes:  • Channel Selector: Select the channel to search for recordings on.  • Calendar: Select the date to search for recordings on.  • Timeline: Select the time to search for recordings on.  • Preview: Shows a preview of the selected recording.  • Playback Controls: Controls for playback of the selected recording.  • Clip Backup Tools: Tools to backup clips from a recording.  • Clip playback controls: control for playback of marked clip.    Searching for Recorded Files  The  Playback  Interface  allows  for  easy  searching  of  recorded  files.  To  search  for  recorded  files  using  the  Playback Interface: ...

  • Page 34: Playing Back Recorded Files

      Figure 28. Playback Menu Example    4. Click on the desired date that is highlighted in light blue to search for recordings. If recordings exist, the        timeline will be filled with blue bars to designate recorded files. The playback marker, indicated by a green        vertical line will automatically jump to the beginning of the earliest recordings for the selected date.        The marker can be moved to any other location by clicking on the desired position on the blue bars.  5. Select the Play button in the Playback Controls to start playback of the recording.    Playing Back Recorded Files  After finding the recordings, you would like to playback, you may use the Playback Controls to navigate through  the recording. The controls found under Playback Controls include:    Play Button: Button to playback recording.    Pause Button: Button to pause recording.    Decrease Speed Button: Button to decrease play speed.    Increase Speed Button: Button to increase play speed.    Hide Toolbar: Button to hide toolbar in playback mode.    Enter/Exit Full‐Screen Mode: Buttons to enter into and exit out of full‐screen mode.    Enable / Disable Audio: Buttons to enable and disable audio in playback mode.    Zoom In: 4x zoom in when playback.    Figure 29. Playback Control Buttons    To playback recorded files: ...
  • Page 35 4. Click the Full‐Screen button to enter full‐screen playback mode, shown in Figure 30.      Figure 30. Full‐Screen Playback Mode    5. In full‐screen mode, you may hide the toolbars by clicking the Hide Toolbar button. Clicking the Exit        Full‐Screen button will return you to the original playback mode.  6. Click the Enable/Disable Audio button to turn on and off audio during playback.    7. Click the Digital Zoom button to enable digital zoom. Once enabled, the regular recorded feed will be shown        in the lower right corner while the zoomed in view will be shown on the full screen. The zoomed in region        may be changed by moving the red rectangle in the regular recorded feed window.    8. Click the Exit button to return to the previous menu.   ...

  • Page 36: Chapter6 Backup

    CHAPTER 6    Backup   ...

  • Page 37: Backing Up Video Clips

    Backing Up Video Clips    Video clips can be backed up to various devices, such as USB flash drives, USB HDDs or a DVD writer.    Selecting Video Clips  Video  clips  can be  selected  for  backup in  the  Playback  Interface using  the controls  found  in  the  Mark  Clip  For  Backup panel, shown in Figure 31.            Start Clip          Play Clip          Stop Clip          Save Clip        Clear Clip  Figure 31. Mark Clip For Backup Controls ...

  • Page 38: Backing Up Video Clips

      Figure 33. Video Clip Time Range    8. You may play the video clip using the Play Clip button or use the arrow keys shown next to the clip time        range to progress through the video one second, minute or hour at a time.  9. Click the Save Clip button to save clip to the NVR. Clip must be first saved to the NVR before it can be backed        up to an external USB storage device or to a DVD writer. Clicking the Clear Clip button will remove the video        clip.  10. Repeat steps 2‐7 to select additional clips. If you would like to backup video clips at this point, click the        Backup button.    Note: The Play Clip, Save Clip and Clear Clip buttons are not available unless a completed video clip is selected.  A completed video clip has a start and end point marked by using the Start Clip and End Clip button.  Note: The Start Clip button is not available when there is still a video clip that has not been saved or cleared.    Backing Up Video Clips  After video clips have been selected in the Playback Interface, you may back them up to an external USB storage  device or DVD writer by going to the Backup menu.    To backup video clips:  1. Enter the Clips Backup menu, shown in Figure 34 by first going to Main Menu > Playback. In the Playback        menu, click the Clips Backup button.      Figure 34. Clips Backup Menu   ...

  • Page 39: Backing Up Recorded Files

    6. If the available space on the storage device is adequate, select the Backup button to begin backup of the        selected clips.  7. After clips have been backed up, you may click the Playback button to return to the Playback Interface or        the Done button to return to the previous menu.      Note: Formatting a storage device will permanently delete all the files on that device. There is also NO  WARNING MESSAGE after clicking the Format button to format the storage device. Please proceed with caution  and backup all critical data from the storage device before formatting.    Backing Up Recorded Files  Not only can video clips be backed up, full recorded files can also be backed up to a storage medium.      To back up recorded files:  1. Search for recorded files using the File Management menu.  2. Select the files you would like to backup by checking the box next to the file. You may also check the All File        box to backup all files. The total required space will be shown next to Total Size.    3. Click the Files Backup button, this will take you to the Files Backup menu, as shown in Figure 35.      Figure 35. Files Backup Menu    4. In the Files Backup menu, connect a USB storage device and click the Refresh button. If the device is        detected, a list of its file contents as well as the available free space will be shown.  5. You may delete files on the USB storage device to free up additional storage space by clicking the Delete     ...

  • Page 40: Chapter7 System Configuration

    CHAPTER 7    System Configuration ...

  • Page 41: Configuring Network Settings

    Configuring Network Settings    Network settings must be configured before you’re able to use your NVR over the network.    To configure network settings:  1. Enter the Network Configuration menu, shown in Figure 36 by going to Main Menu > System Configuration        > Network Configuration.      Figure 36. Network Settings Menu    2. The current network settings are displayed on the right side of the menu.    3. If you have a DHCP server running and would like your NVR to automatically obtain an IP address and other        network settings from that server, check the DHCP checkbox.    4. If you would like to configure your own settings, enter the settings for:  • IP Address: IP address you would like to use for your NVR.  • Subnet Mask: Subnet Mask of network.    • Default Gateway: IP address of your Gateway. Typically the IP address of your router.  • DNS Server: The preferred and alternate Domain Name System (DNS). Server to be used with your            NVR.  5. To enable Dynamic DNS (DDNS), check the DDNS checkbox. Dynamic DNS allows you to create a hostname        and associate it to your IP address, making access to your NVR over the internet easier. To configure DDNS:    1. Enable DDNS by checking the DDNS checkbox. ...

  • Page 42: Managing User Accounts

    Managing User Accounts  By default, your NVR comes with one user account, the Administrator account. The Administrator user name is  admin  and  the  password  is  12345.  The  default  password  for  Administrator  should  be  changed  right  away  for  security  reasons.  The  Administrator  has  the  authority  to  add,  delete  or  configure  parameters  for  many  of  the  system functions..      Adding a New Remote User   ...

  • Page 43: Deleting A User

    Note: The password of the Admin user can be modified in the Lock Menus menu (See Locking and Unlocking  System Menus on pages 66).    Deleting a User    To delete a user from the NVR:    1. Enter the Remote User Settings menu, shown in Figure 38 by going to Main Menu > System Configuration >        Remote User Settings.  2. Select a user to delete in the Remote Users List panel.  3. Click the Remove button to delete user.    4. Click the OK button to confirm deletion of user.    5. Click the Done button to exit menu.    Editing a User    To edit a user:    1. Enter the Remote User Settings menu, shown in Figure 38 by going to Main Menu > System Configuration >        Remote User Settings  2. Select a user to edit in the Remote Users List panel.  3. Edit user information in the Users and Remote Permissions panel.    4. Click the Done button to exit menu. ...

  • Page 44: Configuring Ptz Cameras

    Configuring PTZ Cameras    Configuring Basic PTZ Settings  Settings for a PTZ camera must be configured before it can be used. Before proceeding verify that the PTZ and  RS‐485 of the NVR are connected properly.    To configure PTZ settings:  1. Enter the PTZ Configuration menu, shown in Figure 42 by going to Main Menu > System Configuration >        PTZ Configuration.      Figure 39. PTZ Configuration Menu    2. Select the Serial Settings tab.  3. Select the camera to configure in the camera drop down menu on the upper left of the menu. If all cameras        are to be configured with the same settings, select All Cameras from the list.    4. Configure PTZ settings, including those of Baud Rate, Data Bit, Stop Bit, Parity, Flow Ctrl, Protocol and        Address according to the parameters of the PTZ camera(s).  5. Click the Save button to save current settings.      To test and verify PTZ settings:  1. Enter the PTZ Configuration menu, shown in Figure 42, by going to Main Menu > System Configuration >        PTZ Configuration.  2. Select the On Camera Settings tab. This will open up the On Camera Settings menu, shown in Figure 40.   ...

  • Page 45: Customizing Ptz Presets, Patterns And Patrols

      Figure 40. PTZ Configuration Menu > On Camera Settings Menu    3. Select the camera to test in the camera drop down menu.  4. Using the Directional buttons and other PTZ control buttons (Zoom In/Out, Focus In/Out, Iris In/Out), test        the functionality of the PTZ camera. If PTZ camera and protocol supports it, you may also click the        Auto‐Scan button to test its function. PTZ controls buttons are shown in Figure 41.    Figure 41. PTZ Controls Button    5. If PTZ camera is not working properly, make sure PTZ is connected and configured with the correct settings        under the Serial Settings tab.    6. Click Done to exit and return to the previous menu.    Customizing PTZ Presets, Patterns and Patrols    Your NVR allows you to customize presets, patterns and patrols for a connected PTZ camera. A PTZ camera must  first be configured before PTZ presets, patterns and patrols can be customized.    To customize PTZ presets:  1. Enter the PTZ Configuration menu, shown in Figure 42 by going to Main Menu > System Configuration >        PTZ Configuration.  2. Select the On Camera Settings tab.    3. Select [Save Presets] and move the camera to the desired position using the PTZ control buttons.  4. Click on a preset number in the upper left corner of the screen. The current position of the PTZ camera will     ...
  • Page 46 To customize PTZ patterns:  1. Enter the PTZ Configuration menu, shown in Figure 42 by going to Main Menu > System Configuration >        PTZ Configuration.  2. Select the On Camera Settings tab.  3. Select a Pattern Number to set from the drop down list.  4. Click the Record button to begin recording the movement of the PTZ.    5. Move the PTZ to the desired locations using the PTZ control buttons.    6. Click the Save button to save pattern.  7. To test out your new pattern, click the Play button. The PTZ should move as it did during the recording        process. You may click the Stop button at any time to end the pattern. Clicking the Play button again will        start playing the PTZ pat‐tern again at the initial position.  8. Click the Done button to exit out of the PTZ Configuration menu.      To customize PTZ patrols:  1. Enter the PTZ Configuration menu, shown in Figure 42 by going to Main Menu > System Configuration >        PTZ Configuration.  2. Select the On Camera Settings tab.    3. Select a Patrol Number to set from the drop down list.  4. Select a Preset Number that is next to the Patrol Number from the dropdown list that you would like to add        to the patrol.  5. Click the Add button. The Preset Number will be added to the patrol list.  6. Repeat steps 4‐5 until you have included all the presets you would like to have on the patrol. ...

  • Page 47: Configuring Alarms And Exceptions

    Configuring Alarms and Exceptions    Setting Up Motion Detection  Set up properly, using motion detected recording will increase the number of days your NVR is able to record.  It will only record relevant events rather than everything, which will also make searching for events easier.      To set up motion detection:  1. Enter the Motion Detection Settings menu, shown in Figure 42 by going to Main Menu > Recording        Configuration > Motion Detection Settings.      Figure 42. Motion Detection Settings Menu    2. Select the camera to configure in the camera drop down menu on the upper left of the menu. If all cameras        are to be configured with the same settings, select All Cameras from the list.    3. Check the Enable Motion Detection checkbox to enable motion detection for the selected camera. Uncheck        the checkbox to disable motion detection.    4. Set the motion detection sensitivity by adjusting the green Sensitivity bar. The more lime green rectangles        selected in the bar, the higher the sensitivity will be to motion.    5. Set the motion detection region in the preview screen on the right side of the menu by left‐clicking with the        mouse on an open area. A red grid will be shown, designating that the selected area is part of the motion     ...

  • Page 48: Configuring Alarm Inputs

    Configuring Alarm Inputs  Recordings can also be triggered from an external sensor alarm device. To setup recording triggers from alarm  inputs:  1. Enter the Trigger Settings menu, shown in Figure 43 by going to Main Menu > Recording Configuration >        Trigger Settings.      Figure 43. Trigger Settings Menu    2. Select the Recording Triggers tab.  3. Select the camera to configure in the camera drop down menu on the upper left of the menu. If all cameras        are to be configured with the same settings, select All Cameras from the list.  4. Check the Enable Trigger Events checkbox to enable trigger events for the selected camera. Uncheck the        checkbox to disable trigger events.    5. Select the trigger inputs that you would like to associate with the selected camera.  6. Select the Save button to save the trigger settings and select Exit to return to the previous menu.        Selecting the Exit button without clicking Save will quit out of the menu without saving settings.    Certain actions can also be performed if an alarm input is triggered. To setup trigger actions:  1. Enter the Trigger Settings menu, shown in Figure 43 by going to Main Menu > Recording Configuration >        Trigger Settings.  2. Select the menu Trigger Actions tab; this will take you to the Trigger Actions submenu, shown in Figure 44.      Figure 44. Trigger Actions Sub‐Menu. ...

  • Page 49: Configuring Exceptions

    3. Select the alarm input to configure in the Alarm Input No. drop down menu on the upper left of the menu.        If all alarm inputs are to be configured with the same settings, select All from the list.    4. Select the Trigger Action for the external alarm input device. Normal Open or Normal Close can be selected.    5. Select the PTZ Actions (only if a PTZ camera is configured on the NVR) to run when the alarm input is        triggered. Only one PTZ action can be selected per alarm input.  6. Select the Actions to run when the alarm input is triggered. Multiple actions can be selected per alarm input.        The action available includes:  • Sound Audio Warning: NVR will sound an audio warning if alarm is triggered.  • Pop­up Image on Monitor: NVR will show the corresponding channel that is associated with the trigger        input.  • Notify Surveillance Center: NVR will notify surveillance center when alarm is triggered.  • Send Email: NVR will send an email out to the designated recipients when alarm is triggered.  • Trigger Alarm Output: NVR will trigger alarm output when input is triggered. Selecting this option will        enable the Alarm Output list, where the output to trigger can be selected.  7. Select the Save button to save the trigger settings and select Exit to return to the previous menu.        Selecting the Exit button without clicking Save will quit out of the menu without saving settings.    Configuring Exceptions  Actions can also be triggered when the NVR detects certain exceptions. To setup exception configuration:    1. Enter the Exception Configuration menu, shown in Figure 45 by going to Main Menu > System Configuration ...

  • Page 50: Configuring E-Mail Settings

    4. Select the Save button to save the exception settings and select Exit to return to the previous menu.        Selecting the Exit button without clicking Save will quit out of the menu without saving settings.    Configuring E­mail Settings  If you would like to have the NVR send out e‐mails when certain events are detected or exceptions have been  triggered, you must first setup the e‐mail settings.    To setup e‐mail settings:  1. Enter the Email Configuration menu, shown in Figure 46 by going to Main Menu > System Configuration >        Email Configuration.      Figure 46. Email Configuration Menu    Under Server Information, enter all pertinent email information, including:  • Server Authentication: Enable if email server requires authentication. Enabling Server Authenticating        will enable the User Name and Password fields.    • User Name: User name to use for server authentication.    • Password: Password to use for server authentication.    • SMTP Server: Address for SMTP server.    • SMTP Port: Port for SMTP server.    • From Email Address: The From address to use when an e‐mail is sent out from the NVR.    • Attach JPEG: Enabling will attach a small JPEG segment (duration can be set next to the Attach JPEG        checkbox) to the out‐going e‐mail.  • SSL: Enable Secure Sockets Layer (SSL) for out‐going e‐mail. ...

  • Page 51: Chapter8 Camera Management

    CHAPTER 8    Camera Management ...

  • Page 52: Configuring Cameras

    Configuring Cameras  To setup privacy zones  1. Enter the Privacy Zones menu, shown in Figure 47 by going to Main Menu > Camera Setup > Privacy Zones.        Figure 47. Privacy Zones    Privacy Zones Menu  2. Select the camera to setup privacy zones in using the camera drop down menu on the upper left of the menu.        If all cameras are to be configured with the same settings, select All Cameras from the list.    3. Click Enable Privacy Zones.    4. Up to four privacy zones can be used per camera and are shown using four different colors, yellow, green,        blue and pink. Using the mouse, click and drag out rectangular boxes defining the desired zones.    5. You may clear a privacy zone at any time by clicking on the corresponding Clear Zone button or Clear All        button to clear all zones.    6. Select the Save button to save the privacy zones settings and select Exit to return to the previous menu.        Selecting the Exit button without clicking Save will quit out of the menu without saving settings.   ...

  • Page 53: Configuring Video Tampering Detection

    Configuring Video Tampering Detection    Video tampering detection can be used to recognize if an area of a camera is purposely covered and to respond  accordingly.      To configure video tampering detection:  1. Enter the Video Tampering Detection menu, shown in Figure 48 by going to Main Menu > Camera Setup >        Video Tampering Detection.      Figure 48. Video Tampering Detection Menu    2. Select the camera to setup video tampering detection in using the camera drop down menu on the upper        left of the menu. If all cameras are to be configured with the same settings, select All Cameras from the list.    3. Click Enable Video Tampering Detection.    4. Adjust the Sensitivity for video tampering detection.  5. Using the mouse, select the region on the preview screen for where you would like to enable video        tampering detection on. Press the Clear button to clear region.  6. Select Actions to take if video tampering is detected. More than one action can be selected per channel.        These actions include:    • Sound Audio Warning: NVR will sound an audio warning if tampering is detected.    • Pop­up Image on Monitor: NVR will show the corresponding channel that is associated with the tampered     ...

  • Page 54: Configuring Video Loss Detection

    Configuring Video Loss Detection  Video loss detection can be enabled on any of the channels on your NVR to detect the loss of video.      To configure video loss detection:  1. Enter the Video Loss Detection menu, shown in Figure 49 by going to Main Menu > Camera Setup > Video        Loss Detection.      Figure 49. Video Loss Detection Menu    2. Select the camera to setup video loss detection in using the camera drop down menu on the upper left of the        menu. If all cameras are to be configured with the same settings, select All Cameras from the list.    3. Click Enable Video Loss Detection.    4. Select Actions to take if video loss is detected. More than one action can be selected per channel.        These actions include:    • Sound Audio Warning: NVR will sound an audio warning if video loss is detected.    • Pop­up Image on Monitor: NVR will show the corresponding channel that is associated with the video loss        channel.    • Notify Surveillance Center: NVR will notify surveillance center when video loss is detected.  • Send Email: NVR will send an email out to the designated recipients when video loss is detected.  • Trigger Alarm Output: NVR will trigger alarm output when video loss is detected. Selecting this option will     ...

  • Page 55: Configuring Osd Settings

    Configuring OSD Settings  On Screen Display (OSD) settings can be configured in the OSD Configuration menu. The OSD is shown in each  display in Live Feed and Playback mode.    To configure OSD settings:  1. Enter the OSD Configuration menu, shown in Figure 50 by going to Main Menu > Cameras Setup > OSD        Configuration.      Figure 50. OSD Configuration Menu    2. Select the camera to setup OSD configuration in using the camera drop down menu on the upper left of the        menu. If all cameras are to be configured with the same settings, select All Cameras from the list.    3. Configure OSD settings, including:  • Camera Name: Name of selected camera.    • Display Camera Name: Enable to display camera name in OSD.  • Display Date: Enable to display date in OSD.  • Display Week: Enable to display week in OSD.  • Date Format: Format of date.  • Time Format: Format of time.    • OSD Display: Display style for OSD.  4. Using the mouse, click and drag OSD elements on preview screen to desired location.  5. Select the Save button to save OSD settings and select Exit to return to the previous menu. Selecting the Exit        button without clicking Save will quit out of the menu without saving settings.   ...

  • Page 56: Add/Remove Cameras

    Add/Remove Cameras  The FNR‐4004 provides no analog camera connection; therefore it can be used as NVR only, with 4 IP cameras at  4CIF resolution or 2 IP cameras at 2‐mega pixel resolution configurable.    To add an IP camera to an FNR‐4004  1. Enter the Add/Remove Cameras menu, shown in Figure 50 by going to Main Menu > Cameras Setup >        Add/Remove Cameras.      Figure 50. Add/Remove Cameras Menu    2. If an IP camera and NVR are in same LAN. IP cameras will be automatically previewed and recorded in NVR,        shown as figure 51.       Figure 51. Add/Remove Cameras Menu    3. You can preview image on cameras by clicking    icon. By clicking    icon you may also remove an IP        camera.    Note: HDD needs to be formatted before starting to record images on cameras.   ...

  • Page 57: Chapter9 Disk Management

    CHAPTER 9    Disk Management ...

  • Page 58: Managing Disks

    Managing Disks    Checking Disk Status  The status of all installed hard disk drives (HDD) can be checked under the Disk Management menu.    To check the status of installed disks:  1. Enter the Disk Management menu, shown in Figure 53 by going to Main Menu > System Configuration >        Disk Management.      Figure 53. Disk Management Menu    2. There are three different panels found in the Disk Management menu. They include:    • Disk Utilization: Displays the maximum space available of all disks combined.    • Available Disks: Displays a list of all installed disks and their respective space and status.  • Status: Displays the available disk space of all disks combined.    3. Click the Done button to exit out of Disk Management.    Formatting Disk  A newly installed hard disk drive (HDD) must be first formatted before it can be used with your NVR. Formatting  the disk will erase all data on it.    To format a new disk:  1. Enter the Disk Management menu, shown in Figure 53 by going to Main Menu > System Configuration >        Disk Management.  2. Select a disk to format. A disk that has not been formatted will show Error Detected as its status. If the disk        is one that is newly installed, the status of drive will show up as Non‐Active and the Reformat button will     ...

  • Page 59: Enabling Disk Overwrite

    5. A format progress bar (Figure 55) will be shown on the menu. After the disk has been formatted, the status        of the disk will change to Active.      Figure 55. Disk Format Progress Bar    6. Click the Done button to exit out of Disk Management.    Enabling Disk Overwrite  Enabling disk overwrite will allow the NVR to overwrite the installed disks once the disks are full.      To enable disk overwrite:    1. Enter the Disk Management menu, shown in Figure 54 by going to Main Menu > System Configuration >        Disk Management.  2. Check the Overwrite checkbox.    3. Click the Save button.    4. Click the Done button to exit out of Disk Management.   ...

  • Page 60: Managing Files

    Managing Files  Searching for Recorded Files  Previously recorded files can be searched by criteria in the File Management menu.    To search for recorded files:  1. Enter the File Management menu, shown in Figure 56 by going to Main Menu > File Management.      Figure 56. File Management Menu    2. Select the cameras that you would like to include in the search. IP cameras are listed on the first row,        preceded with the letter A.  3. Select the Start Time.    4. Select the End Time.  5. Select the Video Type. Video type includes Continuous and On Event recordings.  6. Select the File Type. File type includes Locked and Unlocked files.    7. Click the Search button or if you would like to search for only locked files, Search All Locked Files button.    8. A list of results with your search criteria will be shown at the bottom of the menu (Figure 56).    9. You may now play the selected file by clicking the Play button that is next to the file.    10. Click the Done button to exit out of the File Management menu.    Locking and Unlocking Recorded Files  To Lock and unlock recorder files:    1. Search for recorded files using the File Management menu.  2. Select the file you would like to lock/unlock.  3. Click the Lock icon for the selected file.    4. Click the Done button to exit out of the File Management menu.    Note: Locked files will never be overwritten until they are unlocked.   ...

  • Page 61: Chapter10 Nvr Management

    CHAPTER 10    NVR Management ...

  • Page 62: Managing System

    Managing System  Upgrading the System Firmware  The system firmware for your NVR can be updated from a USB storage device.    To update the system firmware:  1. Enter the Firmware Upgrade menu, shown in Figure 57 by going to Main Menu > Maintenance > Firmware        Upgrade.      Figure 57. Firmware Upgrade Menu    2. Connect the USB storage device to a USB port on the NVR.  3. Click the Refresh button. The contents of the USB storage device will be shown on the screen.    4. Select the firmware file. The firmware file is named digicap.mav.    5. Click the Upgrade button to upgrade the NVR. The NVR will automatically reboot after the upgrade is        completed. If you do not wish to upgrade at this point, click the Cancel button.    Restoring Default Settings    To restore factory default settings to your NVR:  1. Enter the Factory Default menu, shown in Figure 58 by going to Main Menu > Maintenance > Factory        Default.   ...

  • Page 63: Exporting & Importing Configuration

      Figure 58. Factory Default Menu    2. Select the OK button to restore factory defaults or select the Cancel button to return to the previous menu.    Note: Network information such as IP address, subnet mask and gateway will not be restored.        Exporting & Importing Configuration  Configuration information from your NVR can be exported to a USB storage device and imported into another  NVR. This will allow you to efficiently setup the same configuration on numerous NVRs.      To export NVR configuration:  1. Enter the Export/Import Configuration menu, shown in Figure 59 by going to Main Menu > Maintenance >        Export/Import Configuration.      Figure 59. Import/Export Configuration Menu    2. Connect the USB storage device to a USB port on the NVR.  3. Click the Refresh button. The contents of the USB storage device will be shown on the screen.    4. Click the New Folder button to create a new folder or the Delete button to delete a file/folder.  5. Select the location where you would like the configuration to be stored on the USB storage device.  6. Click Export to export a configuration file to USB storage device. The configuration file will be named        devCfg.bin.    7. Click the Exit button to exit out of the Export/Import Configuration menu.   ...
  • Page 64   To import NVR configuration:    1. Enter the Export/Import Configuration menu, shown in Figure 59 by going to Main Menu > Maintenance >        Export/Import Configuration.  2. Connect the USB storage device to a USB port on the NVR.  3. Click the Refresh button. The contents of the USB storage device will be shown on the screen.    4. Select the configuration file. The configuration file is named devCfg.bin.    5. Click the Import button.  6. Click the Exit button to exit out of the Export/Import Configuration menu.   ...

  • Page 65: Viewing System Logs

    Viewing System Logs  Many events of your NVR are logged into the system logs.    To access the system logs and search for these events:  1. Enter the System Logs menu, shown in Figure 60 by going to Main Menu > Maintenance > System Logs.      Figure 60. System Logs Menu    2. Select the date from the Calendar to search for system logs in. The current system date is displayed in the        upper left corner of the menu.  3. Select the log type using the Search Type drop down list. Four log types are available: Alarm, Exception,        Operation, and Information.  4. Click the Search button. The search results will be disabled in a list on the right side of the menu (Figure 61).        If there are more than 2000 entries, click the Prev Page or Next Page button to display more entries      Figure 61. System Log Search Results    5. Select an entry to view more detail information about the entry.    6. If applicable, you may also view the associated video to the selected log entry by clicking the Play button.  7. Log files can also be exported onto a USB storage device. To export a log file, connect a USB storage device        to the NVR, select the log files to export and click the Export button.  8. Click the Done button to exit out of menu.   ...

  • Page 66: Locking And Unlocking System Menus

    Locking and Unlocking System Menus  System menus on your NVR can be locked to prevent unauthorized local access.    To lock and unlock system menus:  1. Enter the Lock Menus menu, shown in Figure 62 by going to Main Menu > Maintenance > Lock Menus.      Figure 62. Lock Menus Menu    2. Modify the Admin password to prevent access using the default Admin password. Input the Current, New,        Verify Admin password and click the Set button.    3. Select the menus you would like to lock/unlock by selecting the Lock icon beside the menu’s name in the list        on the right. You may also choose to lock and unlock all settings or just recording settings by clicking on the        corresponding buttons (Unlock All Settings, Lock All Settings, Lock All Recording Settings). Locking and        unlocking a menu will require the input of the Admin password.    4. Once a system menu is locked, access to that menu will only be granted after the correct Admin password is        entered.  5. Click the Done button to save setting and to return to the previous menu. ...

  • Page 67: Chapter 11 Specifications

      CHAPTER 11    Specifications    Type  FNR­4004/500  Art. No.    93035  Series  eneo F  IP channels  4  Video inputs (amount)  ‐  Compression standard  H.264  Max. recording resolution  1600 x 1200  Max. recording rate  100 pictures/sec., at 704 x 576  Recording speed  up to 25 fps per channel  Image quality control  1600x1200 at 25fps (2 channels), 1600x1200 at 12fps    (2 channels), 1280x720 at 25fps (2 channels), 704×576  at 25fps (4 channels), 640x480 at 25fps (4 channels)  Operation mode  Triplex  Storage media  internal: 1x SATA  Harddisk capacity (internal)  500 GB  Max. harddisk capacity (internal)  2 TB  Main video outputs  1x VGA, CVBS  Monitor outputs ...
