ProLights Reflex User Manual

Led wash-beam
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

REFLEX
LED wash-bEaM
Manuale Utente

User Manual

IT
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Reflex and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights Reflex

Summary of Contents for ProLights Reflex

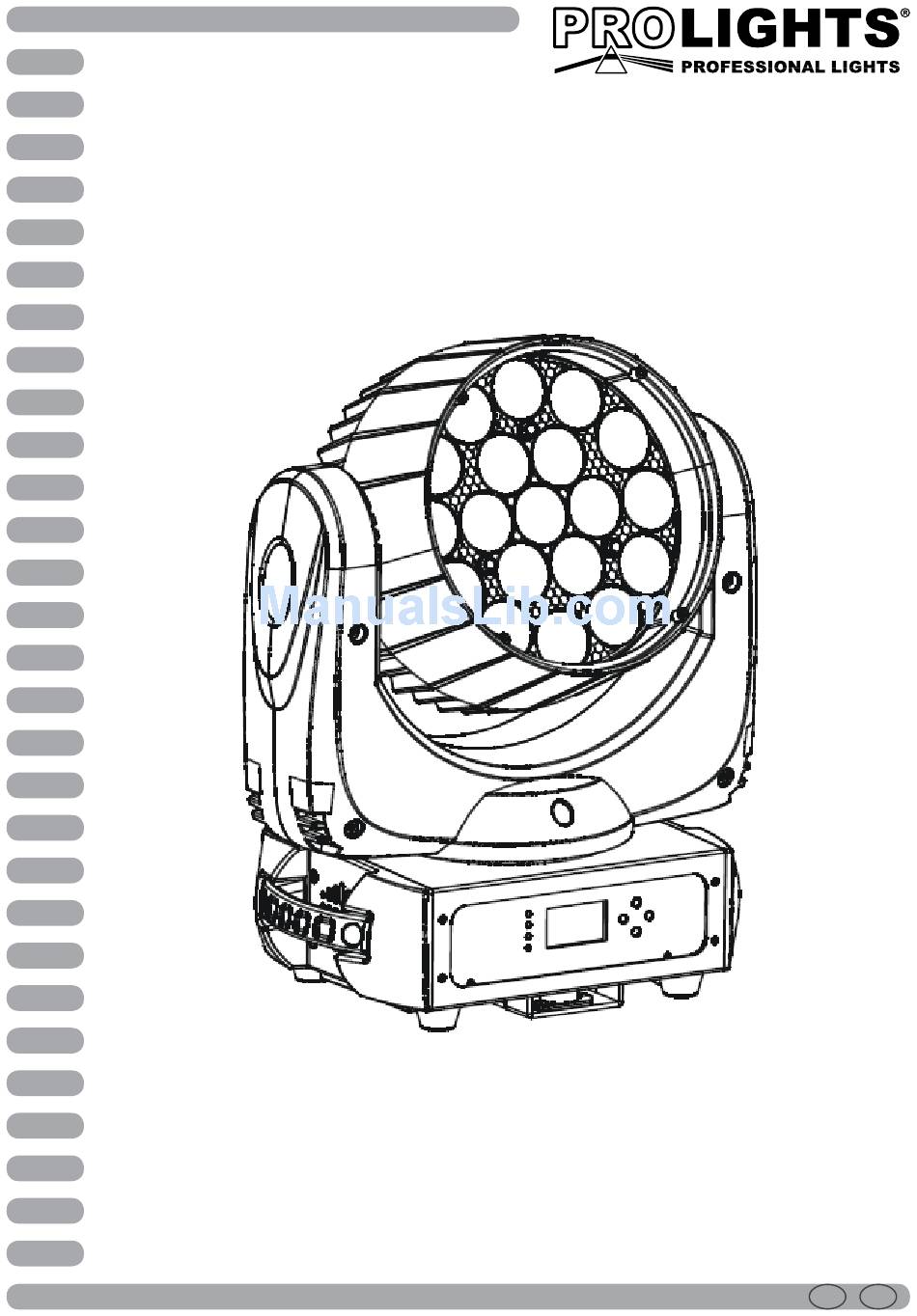

  • Page 1: User Manual

    REFLEX LED wash-bEaM Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 17 Regolazioni home position 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia • REFLEX Contenuto dell'imballo: • Cavo di sicurezza • Staffa di fissaggio • Manuale utente...

  • Page 4: Sicurezza

    REFLEX ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    REFLEX INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    LED. REFLEX ospita uno zoom 10°-60° senza rivali, passando da un fascio definito e intenso Beam, ad una pro- iezione diffusa WASH. Alta efficienza e perfetta omogeneità cromatica sono mantenute per l’interno in- tervallo zoom.
  • Page 7 REFLEX • Passaggio lineare “stepless” dei valori sui canali DMX • Frequenza dei diodi anti-flicker (>400Hz) • Configurazione DMX: 15Chs • Ricevitore ad antenna WDMX 2,4GHz by Wireless Solution • Reset dell’unità da controllo remoto • Raffreddamento ad aria filtrata forzata con ventole silenziate a velocità regolabile, non produce calore Struttura e corpo mobile • Corpo in polimeri ad alta resistenza progettato per facilitare la dissipazione termica...

  • Page 8: Elementi Di Comando E Di Collegamento

    REFLEX 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.2 Vista A 10 11 Vista B 13 14...
  • Page 9 REFLEX 1. TESTA MOBILE 8. DMX IN (XLR a 5 poli): 2. BRACCIO GIREVOLE 1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C 3. MANIGLIA PER TRASPORTO 9. DMX IN (XLR a 3 poli): 4.

  • Page 10: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il REFLEX può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 11: Funzioni E Impostazioni

    è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il proiettore REFLEX dispone di un display LCD e di 4 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.4).

  • Page 12: Struttura Menu

    REFLEX 3.3 STRUTTURA MENU DMX Address 001 - 512 View DMX Value Active No / Yes DMX FUNCTIONS Retransmit No / Yes WDMX Setting Reset Memory No / Yes WDMX Channel 000 / 015 Pan Inverse No / Yes Tilt Inverse...

  • Page 13: Modalità Dmx

    DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sullo REFLEX l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33...

  • Page 14: Collegamenti Della Linea Dmx

    REFLEX 3.7 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 15: Tabella Canali Dmx

    REFLEX 3.9 TABELLA CANALI DMX 15 CH CH Function in 15 CH mode Value CH Function in 15 CH mode Value 0° - 540° 000 - 255 0 - 100% 000 - 255 GREEN PAN FINE 000 - 255 000 - 255...
  • Page 16 REFLEX CH Function in 15 CH mode Value LEE 100 - Spring yellow 135 - 139 LEE 104 - Deep amber 140 - 144 LEE 179 - Chrome orange 145 - 149 LEE 105 - Orange 150 - 159 LEE 021 - Gold amber...

  • Page 17: Impostazione Controllo Wireless

    REFLEX 3.10 IMPOSTAZIONE CONTROLLO WIRELESS (Solo per l’unità con ricevitore wireless incorporato) Per entrare nel modalità controllo wireless procedere nel seguente modo: • Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [DMX FUNCTIONS], quindi premere il tasto ENTER.

  • Page 18: Impostazioni Display

    REFLEX 3.12 IMPOSTAZIONI DISPLAY È possibile modificare i seguenti parametri, relativi al display, seguendo la medesima procedura: • Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [DISPLAY SETTING], quindi premere il tasto ENTER. • Selezionare l’opzione proposta con il tasto UP/DOWN e premere il tasto ENTER per confermare l’impo- stazione.

  • Page 19: Reset Delle Funzioni

    REFLEX 3.15 RESET DELLE FUNZIONI È possibile avviare un programma preimpostato per ripristinare la funzione selezionata alla sua imposta- zione “Home Position”.: • Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [RESET FUNCTION]. Premere il tasto ENTER per confermare la scelta.

  • Page 20: Manutenzione

    REFLEX - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 21: Risoluzione Dei Problemi

    REFLEX 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 22 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 23 3. 16 Special functions 3. 17 Home position adjust 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty • REFLEX Packing content • Safety cable • Mount bracket • User manual...

  • Page 24: Safety

    REFLEX WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 25: General Information

    REFLEX GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 26: Introduction

    Excellent efficiency and perfect chromatic uniformity are main- tained throughout the zoom range. REFLEX delivers an output of nearly 4000 lumens in a highly compact unit weighing only 9 kgs, standing out as the moving head having highest performance/dimensions ratio.
  • Page 27 REFLEX • DMX configuration: 15 channels • 2,4GHz Wireless DMX antenna receiver by Wireless Solution Sweden • Unit reset: through control panel or via DMX • Cooling: forced ventilation with variable-speed low-noise fans, no heat generation Structure and moving body • Hi-resistance polymer case designed for improved heat dissipation...

  • Page 28: Operating Elements And Connections

    REFLEX 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.2 View A 10 11 View B 13 14...
  • Page 29 REFLEX 1. MOVING HEAD 8. DMX IN (5-pole XLR): 2. ROTARY ARM 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C 3. HANDLE 9. DMX IN (3-pole XLR): 4. LED INDICATOR "Power On" 1 = ground, 2 = DMX -, 3 = DMX + 5.

  • Page 30: Installation

    2.1 MOUNTING The REFLEX may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm (fig.3). For fixing, stable mounting clips are required.

  • Page 31: Functions And Settings

    Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the REFLEX is ready for operation. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recommended to con- nect the unit to a socket which can be switched on and off via light switch.

  • Page 32: Menu Structure

    REFLEX 3.3 MENU STRUCTURE DMX Address 001 - 512 View DMX Value Active No / Yes DMX FUNCTIONS Retransmit No / Yes WDMX Setting Reset Memory No / Yes WDMX Channel 000 / 015 Pan Inverse No / Yes Tilt Inverse...

  • Page 33: Dmx Mode

    3.5 DMX ADDRESSING To able to operate the REFLEX with a light controller, adjust the DMX start address for the first a DMX chan- nel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the REFLEX.

  • Page 34: Connection Of The Dmx Line

    REFLEX 3.7 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 35: Dmx Control

    REFLEX 3.9 DMX CONTROL 15 CH CH Function in 15 CH mode Value CH Function in 15 CH mode Value 0° - 540° 000 - 255 0 - 100% 000 - 255 GREEN PAN FINE 000 - 255 000 - 255...
  • Page 36 REFLEX CH Function in 15 CH mode Value LEE 100 - Spring yellow 135 - 139 LEE 104 - Deep amber 140 - 144 LEE 179 - Chrome orange 145 - 149 LEE 105 - Orange 150 - 159 LEE 021 - Gold amber...

  • Page 37: Wireless Control Setting

    REFLEX 3.10 WIRELESS CONTROL SETTING (For the unit with wireless receiver built-in only) • Press MENU to select [DMX FUNCTIONS] and press ENTER button to confirm. • Select [WDMX Setting], press ENTER button to confirm. • Set the desired parameter using the UP/DOWN button and press the ENTER button to confirm the set- ting.

  • Page 38: Display Setting

    REFLEX 3.12 DISPLAY SETTING • Enter MENU mode, select [Display Setting], press ENTER button to confirm. • Set the desired parameter using the UP/DOWN button and press the ENTER button to confirm the set- ting. - [Display Inverse] - Used for reversing display. Select [Display Inverse], press ENTER button to confirm, present mode will blink on the display, use UP/DOWN button to select [No] (normal display) or [Yes] (inverse display), press ENTER button to store.

  • Page 39: Reset Functions

    REFLEX 3.15 RESET FUNCTIONS Enter MENU mode, select [Reset Function], press ENTER button to confirm, use UP/DOWN button to select options. - [Pan/Tilt] - Select [Pan/Tilt], press ENTER button to confirm, use UP/DOWN button to select [Yes] (the unit will run built-in program to reset pan and tilt to their home positions) or [No], press ENTER button to store.

  • Page 40: Maintenance

    REFLEX - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 41: Troubleshooting

    REFLEX 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 43 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 48 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
