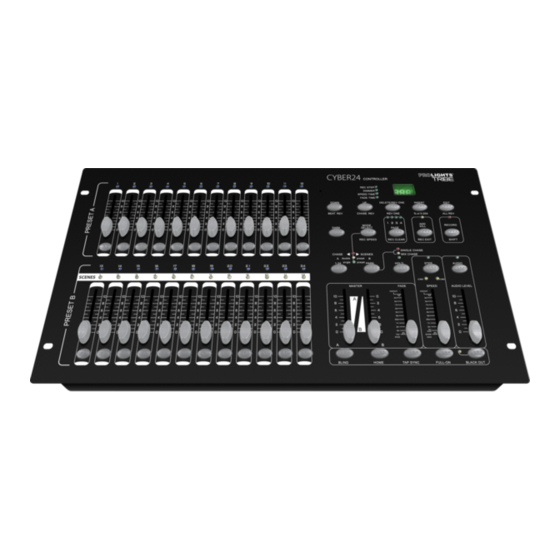

ProLights Cyber24 User Manual

Dmx controller
Hide thumbs
Table of Contents
  • Table of Contents

  • Sicurezza
    • Avvertenze Generali
    • Attenzione E Precauzioni Per L'installazione
    • Informazioni Generali

  • 1 Descrizione E Specifiche Tecniche
    • Elementi DI Comando E Collegamenti
    • Specifiche Tecniche

  • 2 Installazione / Connessioni
    • Installazione
    • Collegamento Della Linea DMX
    • Costruzione del Terminatore DMX

  • 3 Funzioni E Impostazioni
    • Attivazione Della Registrazione
    • Protezione Delle Scene
    • Programmazione Scene

  • 4 Editing
    • Attivazione Dell'edit
    • Eliminazione DI un Programma
    • Eliminazione DI Tutti I Programmi
    • Eliminazione DI una O Più Scene
    • Eliminazione DI uno O Più Passi DI una Scena
    • Inserimento DI uno O Più Passi
    • Modifica DI uno O Più Passi

  • 5 Scene
    • Esecuzione Scene
    • Esecuzione Scene in Audio
    • Esecuzione con lo Slider Speed
    • Esecuzione con lo Standard Beat
    • Cambiamento Della Modalità "Velocità
    • Scene 5.1 Esecuzione Scene

  • 6 Funzione MIDI
    • Impostazione MIDI in
    • Impostazione MIDI out
    • Uscire Dalla Funzione MIDI
    • Ricezione Dei File MIDI
    • Invio Dei File MIDI
    • Implementazione

  • Sommario Delle Funzioni Generali

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CYBER24
DMX CONTROLLER
Manuale Utente
User Manual
IT
EN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Cyber24 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights Cyber24

Summary of Contents for ProLights Cyber24

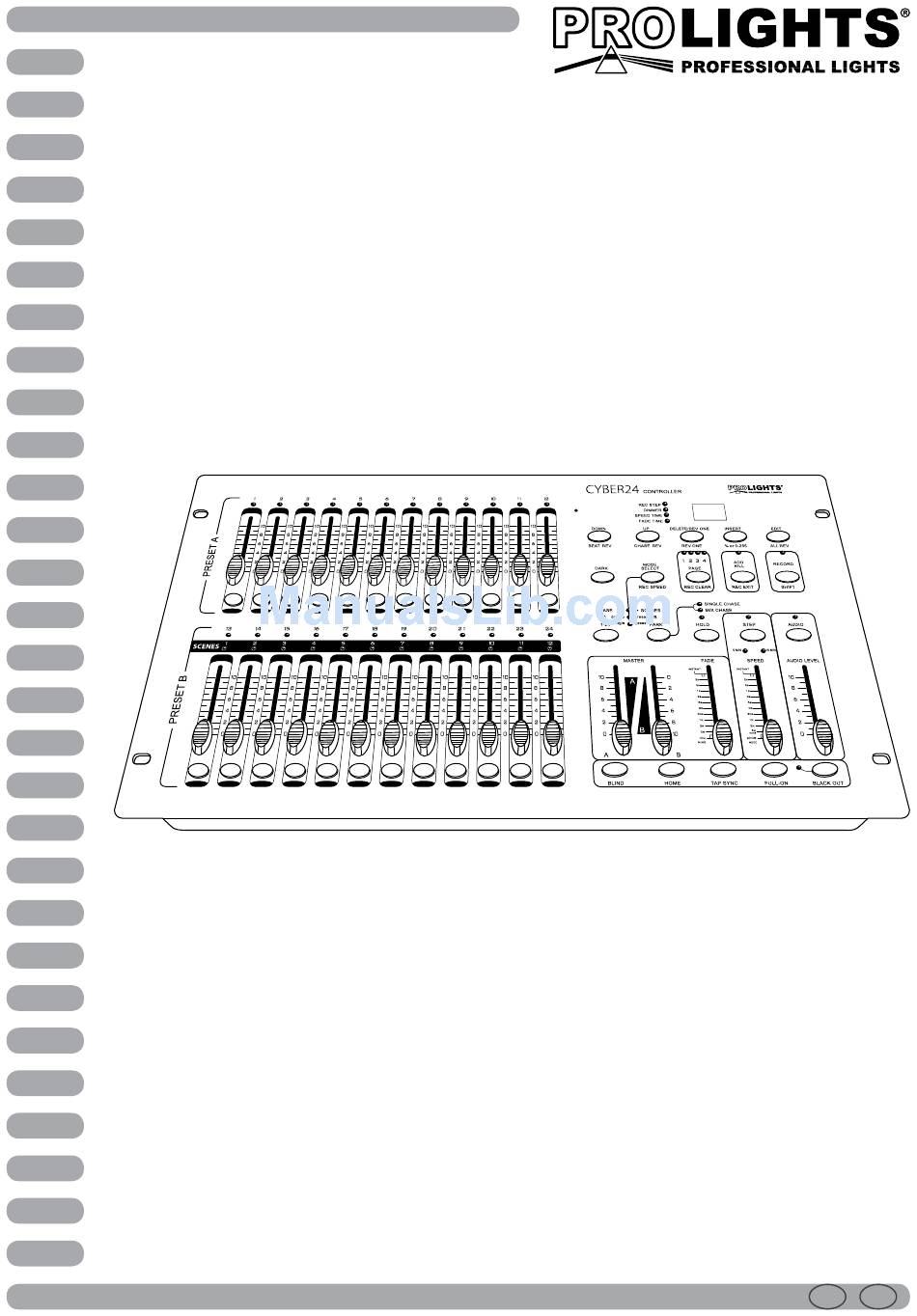

  • Page 1 CYBER24 DMX CONTROLLER Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    INTRODUZIONE Sicurezza Vi ringraziamo per aver scelto un prodotto PROLIGHTS. Avvertenze generali Il CYBER24 è un controller luci DMX con 24 canali. Attenzione e precauzioni per l’installazione Informazioni generali 1 Descrizione e specifiche tecniche 1.1 Elementi di comando e collegamenti 1.2 Specifiche tecniche...

  • Page 4: Sicurezza

    CYBER24 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con atten- zione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

  • Page 5: Descrizione E Specifiche Tecniche

    CYBER24 - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti PANNELLO FRONTALE...
  • Page 6 CYBER24 1. Led di PRESET A: Mostrano l’intensità corrente siasi tasto “Flash” verranno eliminati ogni altra dei canali corrispondenti numerati da 1 a 12. scena o programmi. Rec/Exit viene usato per 2. Cursori CANALI (1-12): Questi 12 potenziometri uscire dalla modalità Program o Edit.

  • Page 7: Specifiche Tecniche

    Jack stereo standard da 1/4’’ . 1.2 Specifiche tecniche CYBER24 è un controller DMX 24ch dalle dimensioni compatte, ideale per la gestione di unità dimmer me- diante i 24 faders. La memoria interna dispone di 4 pagine con 12 scene ciascuna.

  • Page 8: Installazione / Connessioni

    - 2 - INSTALLAZIONE / CONNESSIONI 2.1 Installazione Il CYBER24 può essere installato su una superficie piana o in un rack. In particolare, per l’installazione in un rack bisogna considerare che il dispositivo occupa 6 unità rack. È importante che l’unità sia fissata al rack mediante viti M6.

  • Page 9: Funzioni E Impostazioni

    CYBER24 - 3 - FUNZIONI E IMPOSTAZIONI INIZIO DELLA PROGRAMMAZIONE 3.1 Attivazione della registrazione 1. Tenendo premuto il pulsante Record, premere i tasti Flash 1, 6, 6 e 8 in sequenza (il codice di alcune unità è 1, 5, 6 e 8).

  • Page 10: Editing

    CYBER24 1. Abilitare la registrazione. 2. Ponete Master A & B alla posizione massima e il potenziometro Fade in alto. 3. Premete il tasto Mode Select per selezionare la modalità 1-24 Single. 4. Ponete il potenziometro 1 in alto: il suo led si illuminerà alla massima intensità.

  • Page 11: Inserimento Di Uno O Più Passi

    CYBER24 4. Ripetete i passaggi 2 e 3 fino a quando avrete cancellato tutti i passi desiderati. 5. Premete il tasto Rec Exit tenendo premuto il tasto Record. Il led Scene si spegne indicando l’uscita dalla modalità Edit. ESEMPIO: cancellare il terzo passo del programma sul tasto Flash 15 nella pagina 2.

  • Page 12: Scene

    CYBER24 - 5 - SCENE 5.1 Esecuzione scene 1. Premete il tasto Mode Select per selezionare la modalità CHNS/SCENE, indicata dal led rosso. 2. Premete il tasto Page per selezionare la pagina del programma che intendete far partire. 3. Posizionare il potenziometro MasterBal massimo (in basso).

  • Page 13: Funzione Midi

    CYBER24 - 6 - FUNZIONE MIDI 6.1 Impostazione MIDI IN 1. Premete il tasto Flash 1 tre volte tenendo premuto il tasto Record. Il Display segnerà CHI (CH IN) che indica che il setup del canale MIDI è ora disponibile.
  • Page 14 Modalità Close Loop CONTROLLER RECEIVER MIDI OUT MIDI IN MIDI OUT MIDI IN Il CYBER24 invierà note On e Off attraverso i tasti Flash. Nota numero Velocità Funzione 22 - 69 Programmi Master Accende o spegne i programmi 1-24 70 - 93 Intensità...

  • Page 15: Sommario Delle Funzioni Generali

    CYBER24 SOMMARIO DELLE FUNZIONI GENERALI Invertire la direzione delle scene 1. Invertire la direzione di tutte le scene: Premere il tastoAll Rev. 2. Invertire la direzione di esecuzione di tutte le scene con Speed Control: Premere il tasto Chase Rev.
  • Page 16 CYBER24 Blind e home Il tasto Blind consente di togliere temporaneamente un canale da una sequenza mentre l’esecuzione è in funzione e vi dà il controllo manuale del canale; tenendo premuto il tasto Blind premete il tasto Flash pre- scelto. Per tornare alla sequenza normale, tenendo premuto Home ripremete il tasto Flash.
  • Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 19 INDEX INTRODUCTION Safety Thank you for purchasing a PROLIGHTS product. General instructions The CYBER24 is a DMX light with 24 channels. Warnings and caution for the installation General information 1 Description and technical specifications 1.1 Operating Elements and Connections 1.2 Technical specifications 2 Installation / Connections 2.1 Installation...
  • Page 20 CYBER24 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .
  • Page 21 CYBER24 - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections FRONT PANEL...
  • Page 22 CYBER24 1. PRESET A leds: Show the current intensity of the 18. RECORD/SHIFT Button: Record is used to acti- relevant channel numbered from 1 to 12. vate: Record mode or program a step. Shift func- 2. CHANNEL Sliders (1-12): These 12 sliders are used tions only used with other buttons.
  • Page 23 1.2 Technical specifications CYBER24 is a 24ch DMX controller with compact sizes, conceived as a dimming-controller through the pro- grammable 24 faders. The internal memory has 4 pages of 12 scenes each. CYBER24 features user friendly and quick control operations, with re-assignable channels and reversible sliders plus the sound-activated mode.
  • Page 24 - 2 - INSTALLATION/CONNECTIONS 2.1 Installation Install the CYBER24 on a plane surface or install it in a rack. Rack installation: this device is built for 6-units rack. You can fix the controller with screws M6 in the rack. Connect the connection cable of the power unit with the DC in socket. Plug the power unit into your outlet.
  • Page 25 CYBER24 - 3 - FUNCTIONS AND SETTINGS BEGIN PROGRAMMING 3.1 Record enable 1. Press and hold down the Record button. While holding down the Record button, tap the Flash buttons 1, 6, 6 and 8 in sequence (several units have the 1, 5, 6 and 8 code).
  • Page 26 CYBER24 1. Record enable. 2. Push Master A & B to maximum position and Fade slider to top. 3. Tap the Mode Select button to select 1-24 Single mode. 4. Push Channel slider 1 to the top position, its led light at full intensity.
  • Page 27 CYBER24 5. Tap the Rec Exit button while pressing and holding down the Record button, the Scene led goes out, indicating the exit of Edit mode. EXAMPLE: Delete the third step of the program on Flash button 15 on Page 2.
  • Page 28 CYBER24 - 5 - SCENES 5.1 Running scenes 1. Tap the Mode Select button to select CHNS SCENE mode indicated by the red led. 2. Tap the Page button to select the correct page the program you wish to run is located.

  • Page 29: Midi Operation

    CYBER24 - 6 - MIDI OPERATION 6.1 Setting MIDI IN 1. Tap the Flash button 1 three times while holding down the Record button, the Segment Display reads “CHI” indicating MIDI IN channel setup is available. 2. Tap the Flash button numbered from 1-16 to assign MIDI IN channel 1-16, the relevant channel led lights indicating MIDI IN channel is set.
  • Page 30 CONTROLLER RECEIVER MIDI OUT MIDI IN MIDI OUT MIDI IN The CYBER24 will send and receive Note On and Note Off data via the Flash buttons: Note n° Velocity Functions 22 - 69 Program Master Select or deselect of program 1-24...
  • Page 31 CYBER24 BRIEF OF MAIN FUNCTIONS Reversal of the direction scene 1. Reverse the direction of all the scenes: Press the ALL REV Button, all the scenes should change their directions. 2. Reverse the chasing direction of all the programs with speed control. Press the Chase Rev Button.
  • Page 32 CYBER24 Display 1. The 3-Digit Segment Display is used to display intensity percentage or absolute DMX value. 2. For change between percentage and absolute value: press and hold the Shift Button. While holding down the Shift button press the % or 0-255 Button switch between percentage and absolute values.
  • Page 33 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 36 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
