ProLights WIFIBox User Manual

Light control system
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

WIFIBOX
LighT coNTRoL SySTEM
MANUALE UTENTE
USER MANUAL
Trasmettitore DMX Wireless
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WIFIBox and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights WIFIBox

Summary of Contents for ProLights WIFIBox

  • Page 1 WIFIBOX LighT coNTRoL SySTEM MANUALE UTENTE USER MANUAL Trasmettitore DMX Wireless IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 7 Informazioni 3. 8 Funzionamento trasmettitore con DMX input 3. 9 Funzionamento trasmettitore con WIFI input 3. 10 Collegamenti della linea DMX 3. 11 Costruzione del terminatore DMX Certificato di garanzia Contenuto dell'imballo: • WIFIBOX • Alimentatore • Manuale utente...

  • Page 4: Sicurezza

    WiFiBoX ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .
  • Page 5 WiFiBoX compilando e inviando il modulo riportato alla fine del manuale. A tutti gli effetti la validità della garanzia è avallata unicamente dalla presentazione del certificato di garanzia. Music & Lights constata tramite ve- rifica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’effettiva validità della garanzia;...

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE WIFIBOX è un dispositivo di controllo di nuova concezione ideato per avere una gestione versatile ed immediata per proiettori LED (non inclusi). La trasmissione del segnale avviene tramite cavo e Wireless via Wi-Fi, entrambi sia in uscita che ingresso, permettendo il controllo in remoto dei proiettori attraverso l’applicazione SmartColors, disponibile sia per dispositivi Android che iOS.

  • Page 7: Installazione

    Per maggiore comodità è consigliabile collegare l’unità con una presa coman- data da un interruttore. 3.2 IMPOSTAZIONE BASE La WIFIBOX dispone di un LCD display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.3). MENU DOWN...

  • Page 8: Struttura Menu

    • Leggere le informazioni desiderate o attendere il reset del segnale WIFI. 3.8 FUNZIONAMENTO TRASMETTITORE CON DMX INPUT • Collegare il trasmettitore WIFIBOX ad un controller DMX in modo che possa trasmettere il segnale alle unità collegate. • Accendere tutte le unità.

  • Page 9: Funzionamento Trasmettitore Con Wifi Input

    • Entrare nella modalità menù del trasmettitore ed impostare manualmente il canale per la comunica- zione dei dati. • Entrare nella modalità menù delle unità ed impostare manualmente come canale wireless per la rice- zione dei dati lo stesso scelto per la trasmissione dei dati nel trasmettitore WIFIBOX. WIFIBOX TRANSMITTER Fig.4...
  • Page 10 • Alimentare il WIFIBOX collegandolo ad una presa di rete (1), una volta fatto si accenderà automatica- mente. Il WIFIBOX è dotato di display LCD e pulsanti, grazie ai quali è possibile accedere alle funzioni del pannello di controllo; utilizzare il pannello di controllo (2) per impostare il WIFIBOX: • Impostare l’Input Mode come WIFI (vedi cap.
  • Page 11 WiFiBoX • Dalla schermata principale premere su “MOBIBLAST”, una volta fatto apparirà una nuova schermata di setup. • Scorrendo la ruota “CHANNEL MODE”, selezionare lo stesso DMX CHANNEL MODE impostato sul MO- BIBLAST. • Scorrendo la ruota “DMX ADDRESS”, selezionare lo stesso DMX ADDRESS impostato sul MOBIBLAST.
  • Page 12 WiFiBoX • Nella schermata principale apparirà un simbolo quadrato con sopra il numero 1 in rosso. • Premere sul simbolo quadrato per controllare il MOBIBLAST.

  • Page 13: Collegamenti Della Linea Dmx

    WiFiBoX 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT...
  • Page 14 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 15 3. 7 Information 3. 8 Transmitter mode with DMX input 3. 9 Transmitter mode with WIFI mode 3. 10 Connection of the DMX line 3. 11 Construction of the DMX termination Warranty Packing content • WIFIBOX • External adapter • User manual...

  • Page 16: Safety

    WiFiBoX WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .
  • Page 17 WiFiBoX lidity of the guarantee is endorsed solely on presentation of the guarantee certificate. Music & Lights will verify the validity of the claim through examination of the defect in relation to proper use and the actual validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products de-...

  • Page 18: Introduction

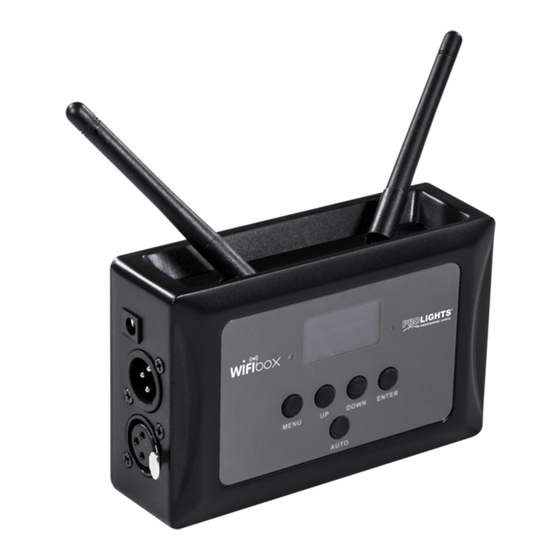

    - 1 - INTRODUCTION 1.1 DESCRIPTION WIFIBOX is a new-generation light control system, conceived to obtain an easy and versatile platform for LED projectors. The signal transmission is managed wired and wireless (through Wi-Fi), both in input and output, even allowing to control the fixtures through a smartphones applications “Smarcolors”, available for IOS and Android devices.

  • Page 19: Installation

    2.1 MOUNTING WIFIBOX may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 20: Menu Structure

    • Read the desired information or wait WIFI signal’s reset. 3.8 TRANSMITTER MODE WITH DMX INPUT • Connect the WIFIBOX transmitter to a DMX controller so that it can transmit the signal to the connected equipment. • Turn on all units.

  • Page 21: Transmitter Mode With Wifi Mode

    • Set the DMX address. Note: • The channel for data wireless communication on projector must be the same set on the WIFIBOX. • The DMX channel mode selected on projector must be the same set on the SmartColors app.
  • Page 22 “SmartColors” app configuration Important: WIFIBOX hardware is required to use this app. • Turn on the WIFIBOX and set it as described in the previous chapter. When switch on the WIFIBOX, it will generate a wifi network called “WIFI -TEST”.
  • Page 23 WiFiBoX • From the main screen press “MOBIBLAST”, then will appear a new setup screen. • Select the same DMX CHANNEL MODE set on MOBIBLAST device, turning the wheel “CHANNEL MODE”. • Select the same DMX ADDRESS set on MOBIBLAST, turning the wheel “DMX ADDRESS”.
  • Page 24 WiFiBoX • In the main screen will appear a symbol square with a red number “1”. • Click on the square with the number 1 in red to control MOBIBLAST.

  • Page 25: Connection Of The Dmx Line

    WiFiBoX 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...
  • Page 27 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 32 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
