NE PAS procéder avant d'être certain que la tension C.A.
et la fréquence de la génératrice sont conformes et se
trouvent dans les limites stipulées. Pour obtenir la fréquence
appropriée de la génératrice, voir Réglages du moteur.
11. Poussez et tenir MANUAL OVER-RIDE jusqu' aux arrêts
de moteur.
12 Réinstallez le couvercle des disjoncteurs.
Réglage du moteur
Il est bien connu que la combustibilité du gaz naturel varie
d'une région à l'autre. Chaque unité est réglée en usine pour
fonctionner adéquatement avec le gaz naturel. Si la tension
de sortie ou la fréquence de la génératrice mesurée au
cours de la Démarrage initial, s'écarte des plages indiquées,
il se peut que la combustibilité du gaz fourni au site de
l'installation soit très différente.
Pour régler le moteur en fonction de ce combustible
différent, procédez comme suit:
1. Enlevez le couvercle des disjoncteurs.
2. Branchez un fréquencemètre précis du côté charge du
disjoncteur principal de la génératrice.
3. Assurez-vous que le fusible de 15 Ampères est
en place.
4. Réglez le disjoncteur principal de la génératrice sur ON.
5. Réglez l'interrupteur de système de la génératrice
sur AUTO.
6. Poussez MANUAL OVER-RIDE (surpassement manuel)
sur le tableau de commande. Lorsque le moteur
démarre, laissez-le se réchauffer durant cinq minutes.

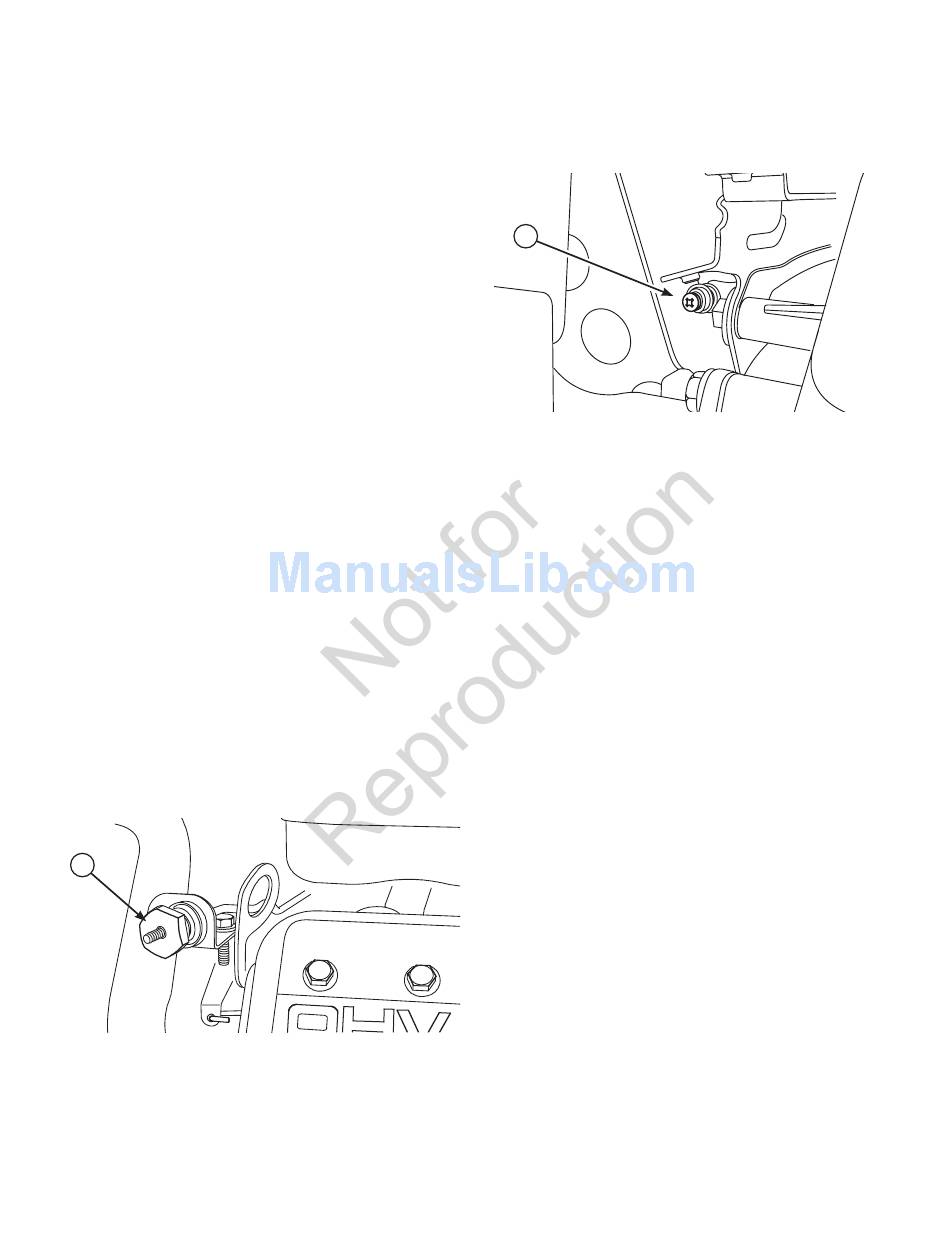

7A. Pour la génératrice de 12kW, la fréquence sans charge
normale est de 62,0 à 62,5 Hz. Si des réglages doivent
être apportés pour le fonctionnement sans charge,
tournez lentement l'écrou de réglage du régulateur (A)
dans le sens horaire et/ou antihoraire jusqu'à ce que la
fréquence soit entre 62,0 et 62,5 Hz.
A
18
7B. Pour la génératrice de 15kW, la fréquence sans charge
normale est de 62,0 à 62,5 Hz. Si des réglages doivent
être apportés pour le fonctionnement sans charge,
tournez lentement l'vis de réglage du régulateur (B)
dans le sens horaire et/ou antihoraire jusqu'à ce que la
fréquence soit entre 62,0 et 62,5 Hz.
B
8. Mettez hors tension l'interrupteur de l'alimentation
de service vers le commutateur de transfert. Le
commutateur de transfert se branchera à la génératrice
après un court délai.
9. Chargez la génératrice à la charge maximum.
10. Branchez un fréquencemètre précis du côté charge du
disjoncteur principal de la génératrice. La fréquence
devrait être supérieure à 57,0 Hz.
11. Si la fréquence est inférieure à 57,0 Hz, tournez
lentement la vis de réglage du régulateur dans le sens
horaire jusqu'à ce qu'elle dépasse 57,0 Hz.
12. Mettez sous tension l'interrupteur de l'alimentation
de service vers le commutateur de transfert. Le
commutateur de transfert se branchera à l'alimentation
de service après un court délai.
13. Poussez MANUAL OVER-RIDE (surpassement
manuel) sur le tableau de commande jusqu' aux arrêts
de moteur.
14. Lorsque le moteur est arrêté,
• Q u'un réglage a été effectué à l'étape 11, effectuez
de nouveau les étapes 2 à 7.
• S i un réglage n'a pas été effectué à l'étape 11,
passez à l'étape 15.
Si la fréquence sans charge chute en deçà du paramètre
sans charge après qu'un réglage de pleine charge est
effectué, communiquez avec un centre de service autorisé.
15. Réinstallez le couvercle des disjoncteurs.
