Conexiones de sistema

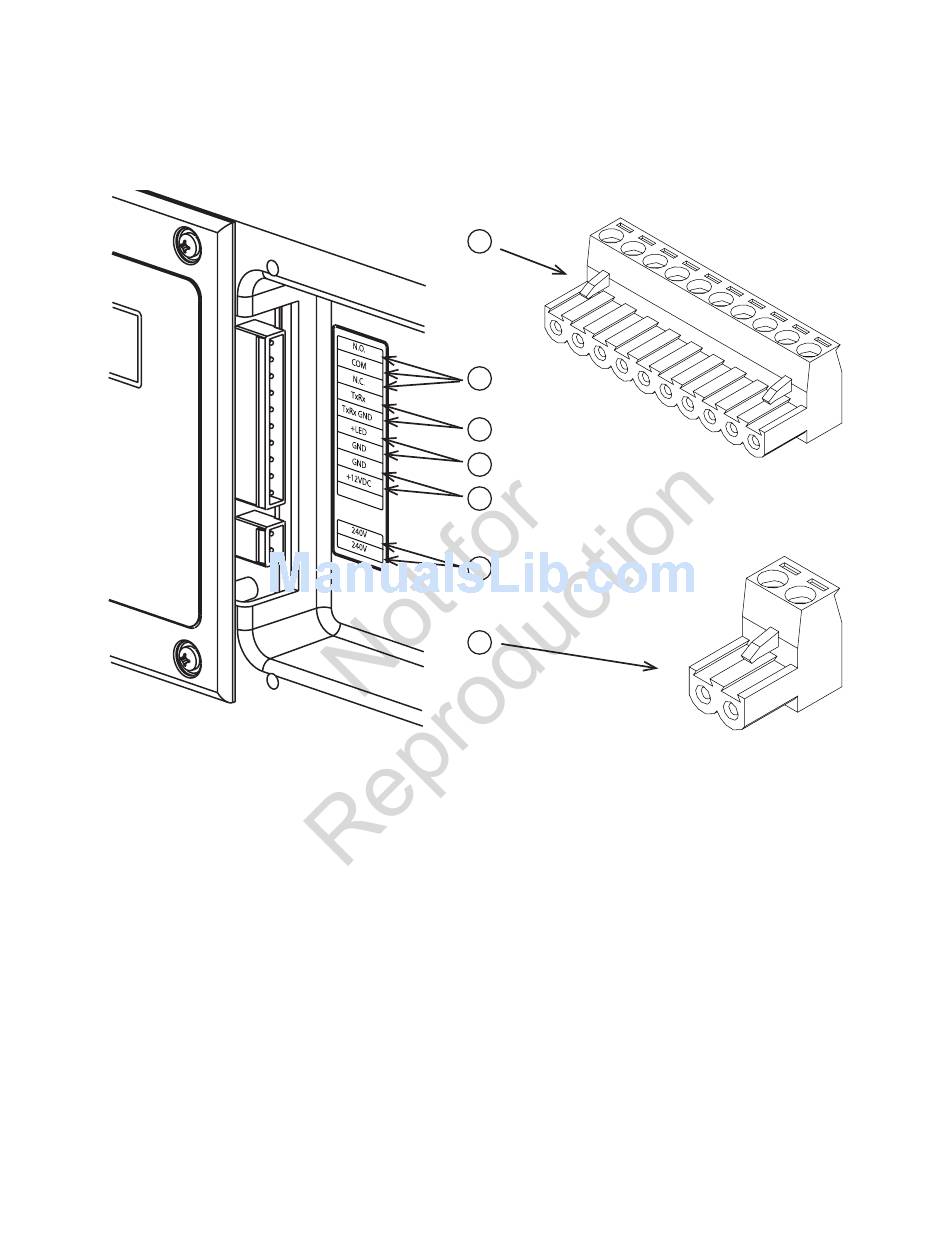

A excepción de los conectores de salida de alimentación y conexión a tierra, todas las conexiones de señalización son tomas
de dos o diez clavijas. Compare la ilustración con su generador para familiarizarse con la ubicación de estas importantes
conexiones. Cuente hasta llegar a la posición de pasador correcta en el conector de la tarjeta de control debido a que la
alineación visual con la calcomanía puede ser confusa:
A - Cableado para toma de diez pernos:
B - Contactos de fallo - Utilice NO, COM y NC para conectar
una sirena, un indicador luminoso u otro dispositivo de
aviso para los casos de fallo. Los contactos cambian de
estado cuando se presenta una condición de fallo.
C - Comunicación con el conectador - Conecte al tablero de
control del conectador para la interfaz de comunicación
utilizando un cable de cobra de par torcido 18 AWG.
• Para la conexión de salida de alimentación de 12 kvatios, utilice un cable de 300 voltios como mínimo de 75 a 90 °C
de cobre 8 AWG, (referencia. Cuadro 310.16, 100 pies del NEC. Utilice el código eléctrico nacional para los factores de
corrección y ate con alambre los cálculos del tamaño.)
• Para la conexión de salida de alimentación de 15 kvatios, utilice un cable de 300 voltios como mínimo de 75 a 90 °C
de cobre 6 AWG, (referencia. Cuadro 310.16, 100 pies del NEC. Utilice el código eléctrico nacional para los factores de
corrección y ate con alambre los cálculos del tamaño.)
• Para la conexión de la red pública, utilice un cable de cobre 14 AWG de 300 voltios como mínimo de 75 a 90 °C.
• Para la comunicación del conectador, utilice conductores de par torcido 18 AWG, con una longitud máxima de 61 m, con
cable de cobre de 300 voltios de 75 a 90 °C.
• Fije solamente un cable a cada tornillo del conector.
• Apriete los tornillos del conector a 7 pulgadas-libras (7,9 Newton-metro).
14
A
B
C
D
E
F
G
D - Salida de LED remoto - Utilícela para conectar el LED
remoto adicional que se suministra con el generador.
El LED remoto parpadeará si se detectan determinadas
averías en el generador.
E - Salida de +12 V CC y 0,5 A - Fuente de
alimentación interna.
F - 240 V de servicio - Para conectar los cables de servicio
de 240 V del conectador al generador.
G - Cableado para toma bipolar
