Para instalar el panel del LED remoto:
1. Presione el LED a través de la placa de montaje desde
la parte delantera hasta que encaje en su posición. El
LED es sensible a la polaridad.
2. Conecte el LED remoto a la conexión +LED y GND de
la tarjeta de control del generador. Para ello, utilice el
conector de 10 pernos incluido y cable 18 AWG, como
mínimo, suministrado por el instalador. Utilice tuercas
para fijar el cable al LED.
3. Conecte la placa de montaje a la caja eléctrica de bajo
voltaje proporcionada por el instalador.

Panel de control del sistema

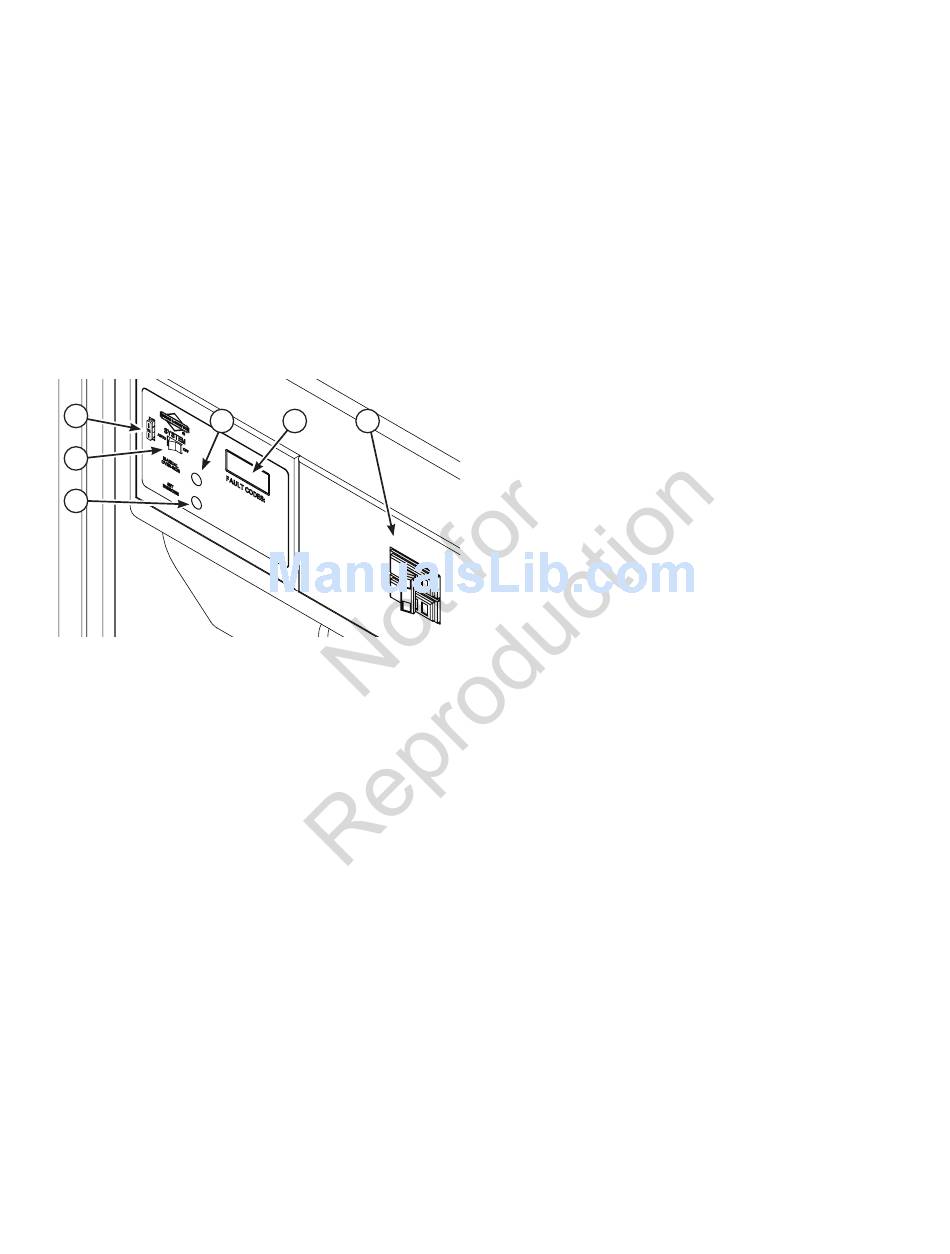

A continuación se muestra el panel de control del generador
doméstico, situado en el interior del cuerpo del generador.
C
D
B
A
Breve descripción de los mandos utilizados durante
la instalación:
A - SET EXERCISE (Establecer ejercicio) — Permite
establecer la hora de inicio del ciclo de ejercicio.
B - Conmutador del sistema — Cambia los modos a
apagado (OFF) o AUTO.
C - Fusible de 15 A - protege los circuitos de control de CC.
D - MANUAL OVER-RIDE (Cancelación manual) - Activa y
desactiva el generador.
E - Pantalla digital — Muestra la hora de funcionamiento en
horas o los códigos de falla.
F – Disyuntor - Debe estar en ON (Encendido) para
suministrar alimentación al conectador.
Para obtener más información, consulte la sección Controles
del manual del operario.
16
E F
Conmutador del sistema
Este dispositivo de dos posiciones es el control más
importante en el sistema. Se utiliza de la siguiente manera:
• La posición "AUTO" es la posición normal
funcionamiento. Si se detecta una interrupción de
la alimentación eléctrica de la red, el sistema hace
que arranque el generador. Cuando se restablece la
alimentación eléctrica de la red, el sistema espera a
que se estabilicen las temperaturas internas del motor,
para el generador y se pone en estado de espera para la
próxima vez que se interrumpa la alimentación eléctrica.
• La posición "OFF" hace que se pare el generador,
impide el arranque de la unidad y reinicializa cualquier
fallo detectado.
Fusible de 15 Amperios
El circuito de control de c.c. del sistema de generador de
doméstico está protegido contra las sobrecargas mediante
un fusible de 15 Amperios montado en el panel de control
del generador. Si el fusible está "quemado" (fundido abierto)
o si se ha retirado, el motor no se puede arrancar ni arrancar
manualmente en forma lenta. Cambie el fusible por otro
idéntico: ATO de 15 A. Con la unidad se incluye un fusible
de repuesto. Si el fusible se fundió o fue retirado, necesitará
reinicializar el temporizador de prueba.
Consideraciones finales para la instalación
Aceite de motor
AVISO Si intenta arrancar el motor antes de llenarlo con el
aceite recomendados, provocará un fallo del equipo.
• Consulte la información de llenado de aceite y
combustible en la sección Mantenimiento y en el manual
del operario.
• El daño a la generador, resultado de la desatención a esta
precaución, no será cubierto por la garantía.
El motor se entrega configurado en fábrica y lleno de
aceite sintético (API SJ/CF 5W-30), lo que permite que el
sistema funcione en la gama más amplia de condiciones
de temperatura y climáticas. Antes de ponerlo en marcha,
compruebe el nivel de aceite y asegúrese de que se sigan
los procedimientos de mantenimiento descritos en el manual
del operario.
El hecho de utilizar aceite sintético NO modifica los
intervalos de cambio de aceite necesarios descritos más
adelante en la sección dedicada a mantenimiento en la
manual del motor.
