Réglage du Moteur
Il est bien connu que la combustibilité du gaz naturel varie
d'une région à l'autre. Chaque unité est réglée en usine pour
fonctionner adéquatement avec le gaz naturel. Si la tension
de sortie ou la fréquence de la génératrice mesurée au cours
de la Vérification électrique initiale (paragraphe 9) s'écarte
des plages indiquées, il se peut que la combustibilité du gaz
fourni au site de l'installation soit très différente.
Pour régler le moteur en fonction de ce combustible
différent, procédez comme suit:

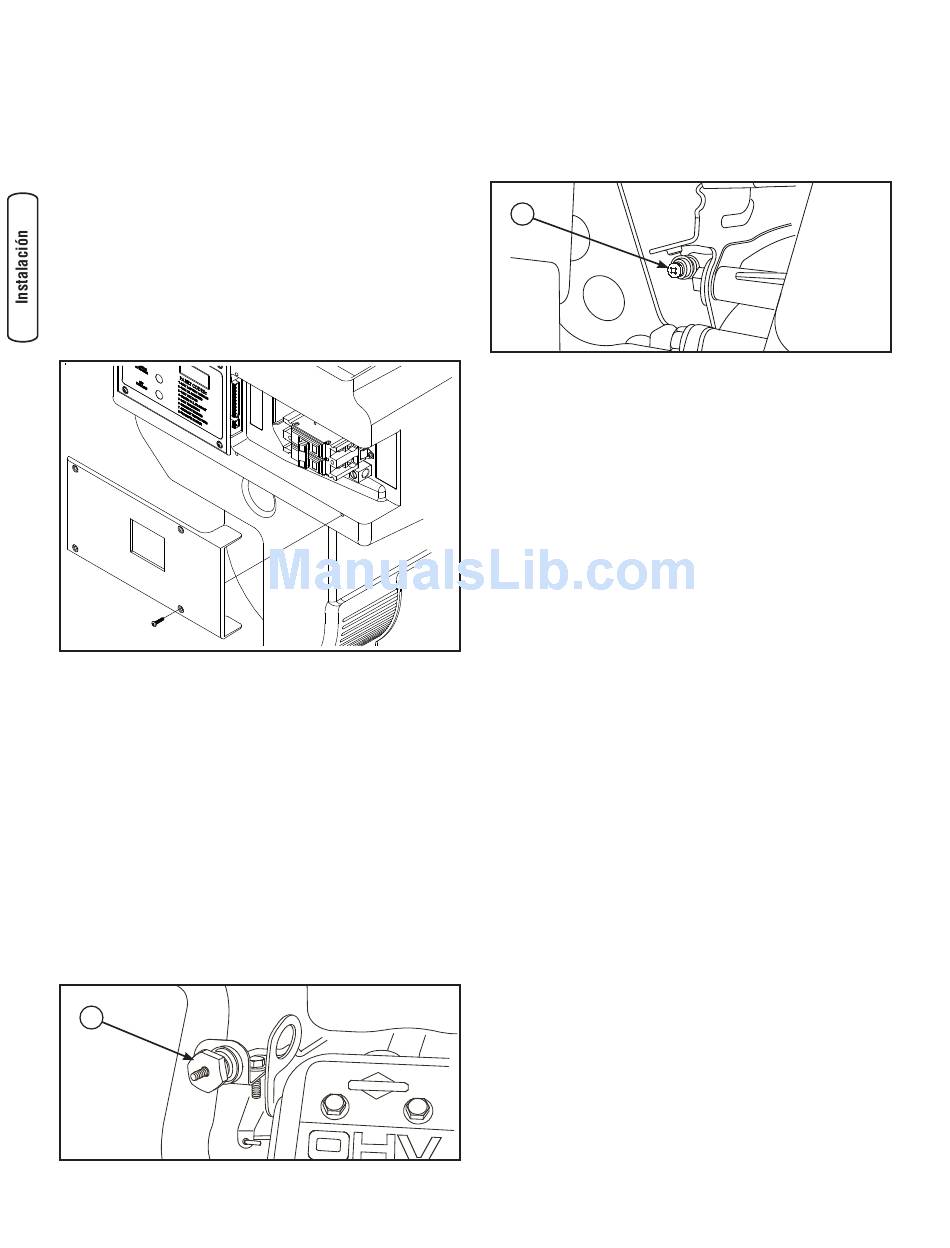

1. Ouvrez les portes d'accès de vidange d'huile et du
tableau de commande.
2. Enlevez les quatre vis qui retiennent le couvercle des
disjoncteurs au capot de l'entrée d'air.
3. Branchez un fréquencemètre précis du côté charge du
disjoncteur principal de la génératrice.
4. Assurez-vous que le fusible de 15 Ampères est en place.
5. Réglez le disjoncteur principal de la génératrice sur ON.
6. Réglez l'interrupteur de système de la génératrice sur
AUTO.
7. Poussez l'interrupteur de surpassement manuel sur
le tableau de commande. Lorsque le moteur démarre,
laissez-le se réchauffer durant cinq minutes.
8A. Pour la génératrice de 12kW, la fréquence sans charge
normale est de 62,0 à 62,5 Hz. Si des réglages doivent
être apportés pour le fonctionnement sans charge,
tournez lentement l'écrou de réglage du régulateur (A)
dans le sens horaire et/ou antihoraire jusqu'à ce que la
fréquence soit entre 62,0 et 62,5 Hz.
A
18
8B. Pour la génératrice de 15kW, la fréquence sans charge
normale est de 62,0 à 62,5 Hz. Si des réglages doivent
être apportés pour le fonctionnement sans charge,
tournez lentement l'vis de réglage du régulateur (B)
dans le sens horaire et/ou antihoraire jusqu'à ce que la
fréquence soit entre 62,0 et 62,5 Hz.
B
9. Poussez et tenir l'interrupteur de surpassement manuel
sur le tableau de commande jusqu' aux arrêts de
moteur.
10. Mettez hors tension l'interrupteur de l'alimentation
de service vers le commutateur de transfert. Le
commutateur de transfert se branchera à la génératrice
après un court délai.
11. Chargez la génératrice à la charge maximum.
12. Branchez un fréquencemètre précis du côté charge du
disjoncteur principal de la génératrice. La fréquence
devrait être supérieure à 57,0 Hz.
13. Si la fréquence est inférieure à 57,0 Hz, tournez
lentement la vis de réglage du régulateur dans le sens
horaire jusqu'à ce qu'elle dépasse 57,0 Hz.
14. Mettez sous tension l'interrupteur de l'alimentation
de service vers le commutateur de transfert. Le
commutateur de transfert se branchera à l'alimentation
de service après un court délai.
15. Lorsque le moteur est arrêté,
• Qu'un réglage a été effectué à l'étape 13, effectuez
de nouveau les étapes 3 à 9.
• Si un réglage n'a pas été effectué à l'étape 13,
passez à l'étape 16.
IMPORTANT : Si la fréquence sans charge chute en deçà
du paramètre sans charge après qu'un réglage de pleine
charge est effectué, communiquez avec un centre de service
autorisé.
16. Réinstallez le couvercle des disjoncteurs sur le capot de
l'entrée d'air.
17. Fermez les portes d'accès de remplissage d'huile et du
tableau de commande.
