Sistema de conexión de c.a. del generador
En el sistema de generador de doméstico se utiliza un
sistema de conexión monofásico de CA de tres hilos.
El conjunto del estator consta de un par de devanados
estacionarios con dos terminales que salen de cada
devanado. La unión de los conductores 22 y 33 forma el

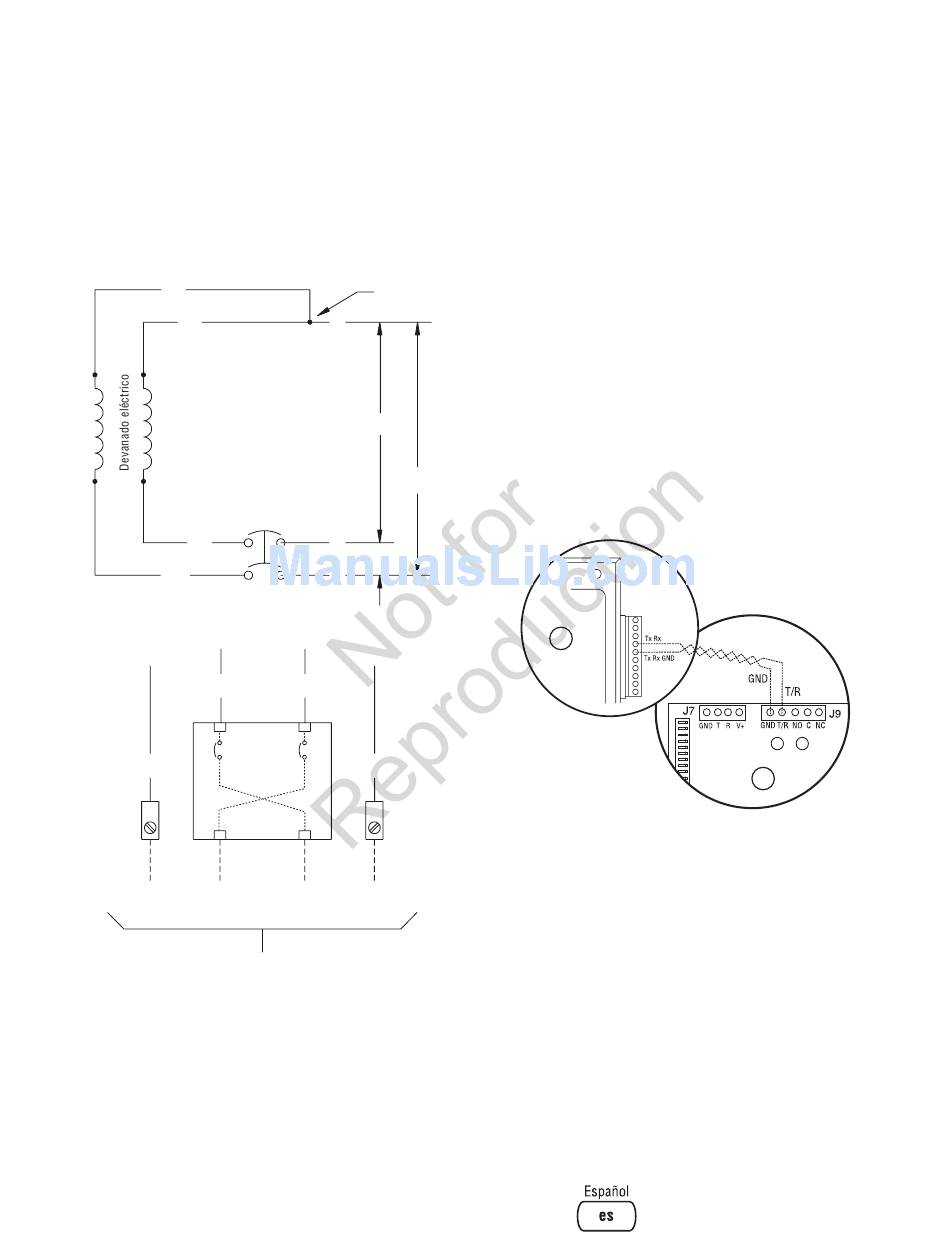

neutro, como se muestra en el diagrama siguiente. El manual
ilustrado de componentes incluye un esquema completo y
un diagrama de conexiones.
El neutro no está conectado a tierra en el generador.
33
22
Disyuntor
11
44
44
0
Disyuntor
Tierra
Tierra Línea 1
Hacia el conectador
Cuando realice las conexiones, considere el tipo de cable y
las especificaciones de torsión impresas en el disyuntor y
conector neutro/de conexión a tierra.
Conexión a tierra del generador
Conecte a tierra el sistema de generador de doméstico con
arreglo a los códigos y normas vigentes. El terminal GND
(tierra) del generador está situado en el interior de la puerta
del panel de control, bajo la tapa del interruptor.
Neutro
120V
120V
240V
11
22
Neutro
Línea 2 Neutro
Interconexiones del circuito de control
Los cables "240V Utility" (servicio de 240 V) se deben pasar
a través del conducto. "240V Utility" suministra potencia a
la tarjeta de circuito impreso del generador, el calentador
opcional de la batería y de aceite y el cargador de la batería.
El generador arrancará cuando se interrumpa la alimentación
de servicio.
Conecte cada terminal del circuito de control del generador
al conectador automático. Para ello, utilice el conector
bipolar incluido y cable de cobre 14 AWG de 300 V, como
mínimo, suministrado por el instalador.
Cuando realice las conexiones, considere el tipo de cable y
las especificaciones de torsión impresas en el disyuntor y
conector neutro/de conexión a tierra.
Comunicación del conectador
(Unidades con un ACCM II o tablero de control
posterior solamente)
Utilizando conductores de par torcido 18 AWG, con una
longitud máxima de 61 m, conecte los terminales Tx Rx
y Tx Rx Ground desde el panel de control del generador
(A) a los terminales GND y T/R en la tarjeta de control del
conectador (B).
A
Sistema de detección de fallas
El panel de control del generador incluye una pantalla digital
que muestra los códigos de fallo. Mostrará un código de
fallo cuando el generador detecte determinados fallos. Se
suministra un LED adicional y una placa de montaje que se
pueden instalar en un punto interior adecuado. Parpadeará si
se detectan determinadas averías en el generador. Consulte
la sección Sistema de detección de fallos en el manual del
operario para obtener más información.
El propietario la u tilizará para observar el estado del
generador. El LED remoto parpadeará si se detectan
determinadas averías en el sistema generador. Consulte con
él la ubicación más adecuada. Sitúe el cuadro eléctrico en
una zona visible para el propietario; por ejemplo, cerca del
abridor o del panel de control de seguridad de una puerta
de garaje.
