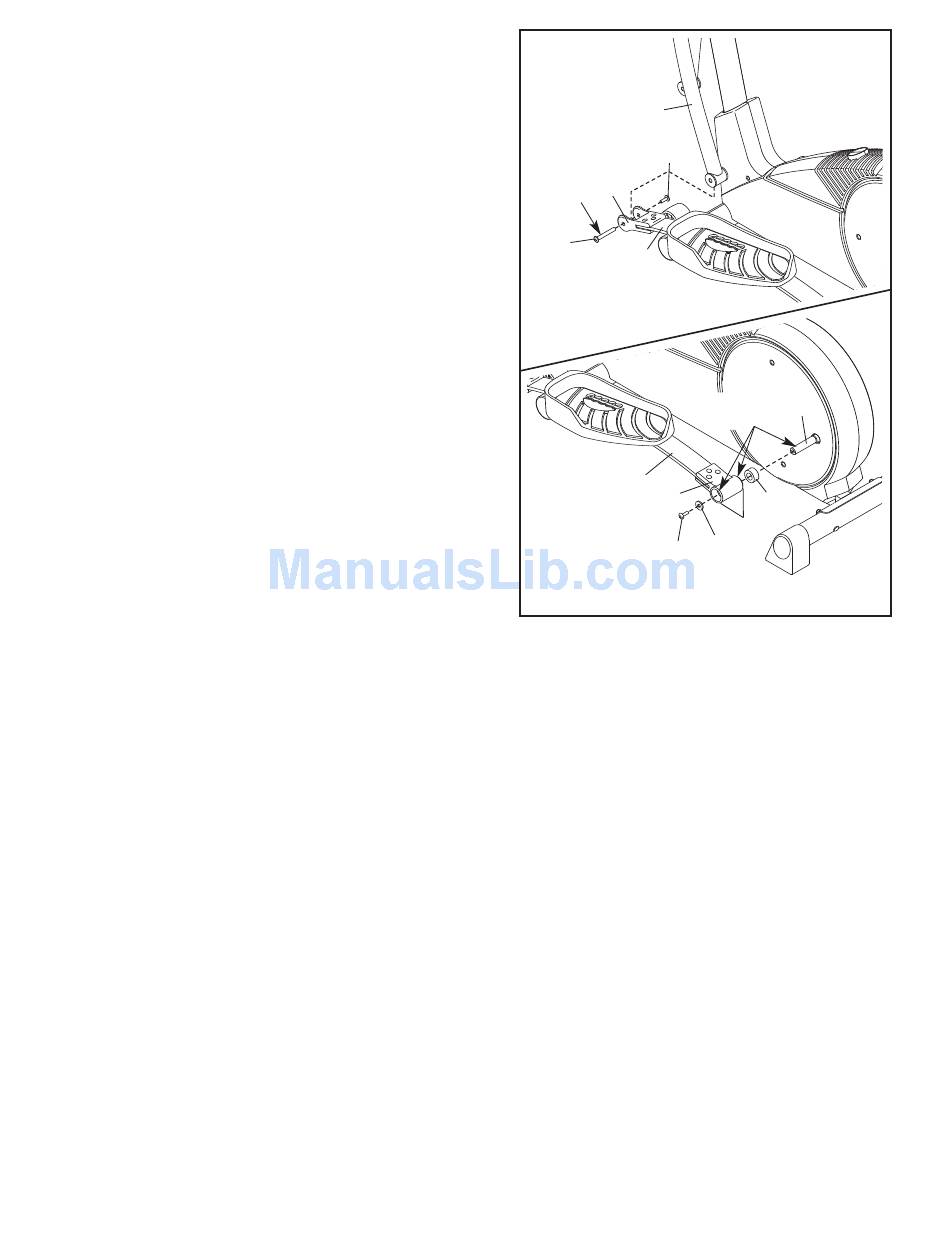

8. Wyszukać uchwyt (12) podstawy lewego pedału (11).
Nałożyć cienką warstwę smaru wewnątrz panewek
(37) uchwytu lewej podstawy pedału i na lewą półoś
poprzeczki tarczy (16). Nałożyć na półoś rozpórkę
(63), upewniając się przy tym, że jest ona umieszc-
zona przodem do trenażera, a następnie nasunąć na
nią uchwyt lewej podstawy pedału. Po założeniu
podkładki sprężystej (35) na śrubę mocującą M10 x
27mm (40), wkręcić ją na półoś.
Wsunąć dolną część lewego ramienia rękojeści (5) w
widełki (76) podstawy lewego pedału (11). Nałożyć
smar na zestaw śrub M10 (74), a następnie połączyć
za ich pomocą ramię rękojeści z widełkami. Śrub nie
należy dokręcać zbyt mocno. Rękojeść powinna
obracać się swobodnie na osi przegubu.
Na takiej samej zasadzie przymocować podstawę
drugiego pedału (nie ukazaną na rysunku) po
prawej stronie trenażera.
Patrz punkt 7. Dokręcić śruby z łbem okrągłym M8
x 45mm (50).
9. Upewnić się, że wszystkie części trenażera eliptycznego zostały prawidłowo zmontowane i dokrę-
cone. Uwaga: Nie zawsze wszystkie części dołączone do zestawu są wykorzystane do montażu. Wskazane
jest umieszczenie pod trenażerem maty zabezpieczającej podłogę lub dywan.
8
Smara
76
74
11
11
9
5
74
Smara
16
12
63
37
35
40
