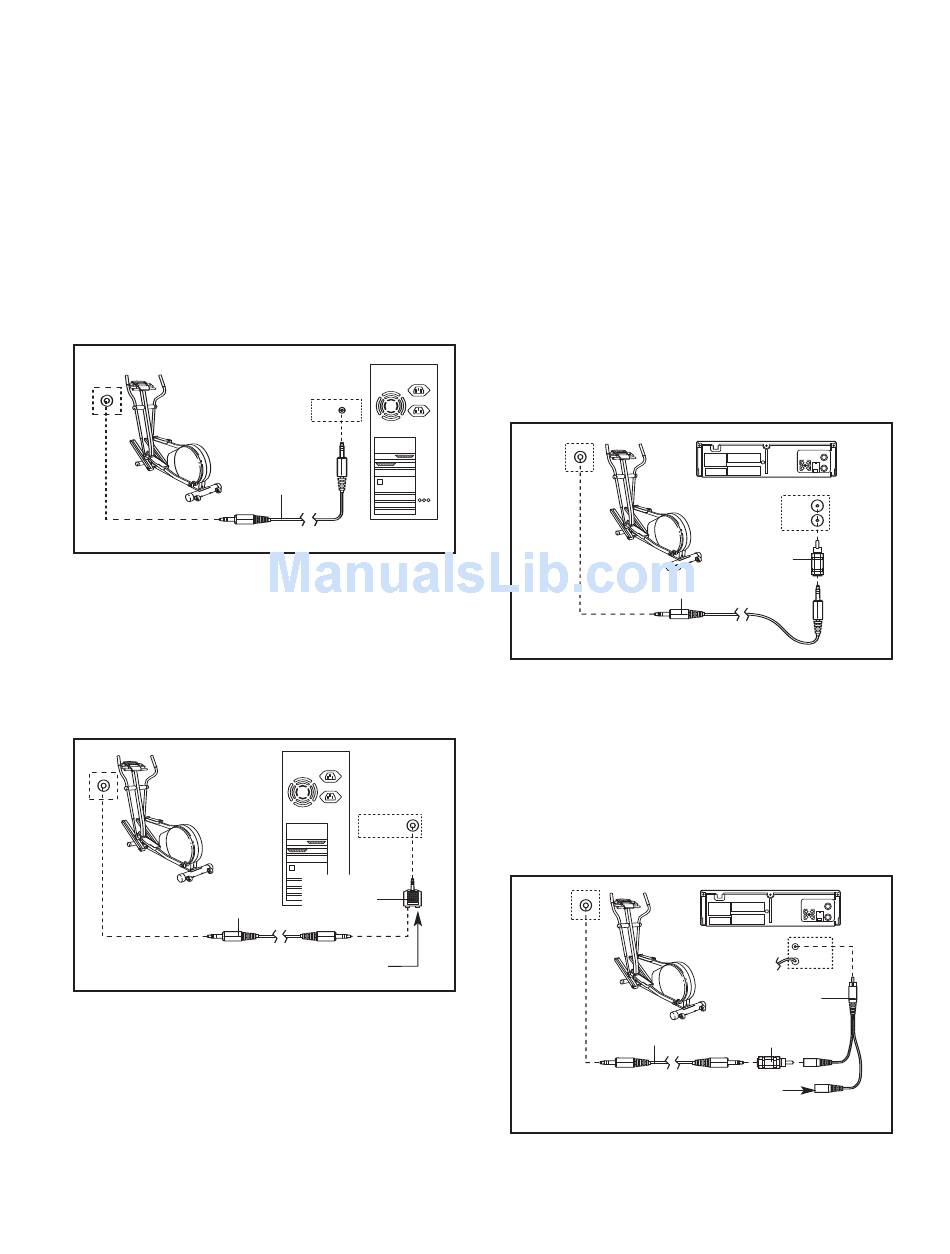

JAK PODŁĄCZYĆ KOMPUTER
Uwaga: jeżeli komputer posiada gniazdo jack
3,5mm linii wyjścia (LINE OUT) należy zastosować
się do wskazówek zamieszczonych poniżej w pod-
punkcie A. Jeśli dysponuje on natomiast
wyłącznie słuchawkowym gniazdem jack
(PHONES), obowiązuje procedura ujęta w pod-
punkcie B,
A. Podłączyć dowolny wtyk kabla audio do gniazda
jack znajdującego się w dolnej części komputera
przyrządu, drugi natomiast do przejściówki, którą
należy podpiąć do gniazda LINE OUT typu jack
komputera.
A
B. Podłączyć dowolny wtyk kabla audio do gniazda
jack znajdującego się w dolnej części komputera
przyrządu, drugi natomiast do rozgałęźnika, który
należy podpiąć do gniazda słuchawkowego
A
PHONES typu jack komputera. Słuchawki
podłączamy do drugiego wejścia rozgałęźnika.
B
Kabel
audio
LINE OUT
Kabel
audio
LINE OUT
A
PHONES
PHONES
Roz-
gałęźnik
B
Słuchawki
B
JAK PODŁĄCZYĆ MAGNETOWID
Uwaga: Jeżeli magnetowid dysponuje wolnym gni-
azdem (AUDIO OUT) typu jack, należy zastosować
się do wskazówek zamieszczonych poniżej w pod-
punkcie A. Jeśli powyższe gniazdo jest używane,
obowiązuje procedura ujęta w podpunkcie B. W
przypadku telewizora z wbudowanym magnetowi-
dem również należy skorzystać ze wskazówek
przedstawionych w podpunkcie B. Jeżeli magne-
towid podłączony jest do wieży stereo należy
zapoznać się z treścią punktu JAK PODŁĄCZYĆ
WIEŻĘ STEREO na stronie 16.
A. Podłączyć dowolny wtyk kabla audio do gniazda
jack znajdującego się w dolnej części komputera
przyrządu, drugi natomiast do przejściówki, którą
należy podpiąć do gniazda AUDIO OUT typu jack
magnetowidu.
A
Kabel audio
B. Podłączyć dowolny wtyk kabla audio do gniazda
jack znajdującego się w dolnej części komputera,
drugi natomiast do przejściówki, a tę z kolei do roz-
gałęźnika RCA (dostępnego w sklepach elektron-
icznych). Przepiąć przewód z gniazda AUDIO OUT
typu jack magnetowidu do drugiego wejścia roz-
gałęźnika, który należy podłączyć do wolnego teraz
gniazda AUDIO OUT.
B
Kabel audio
Przewód przepięty z gniazda
AUDIO OUT typu jack
