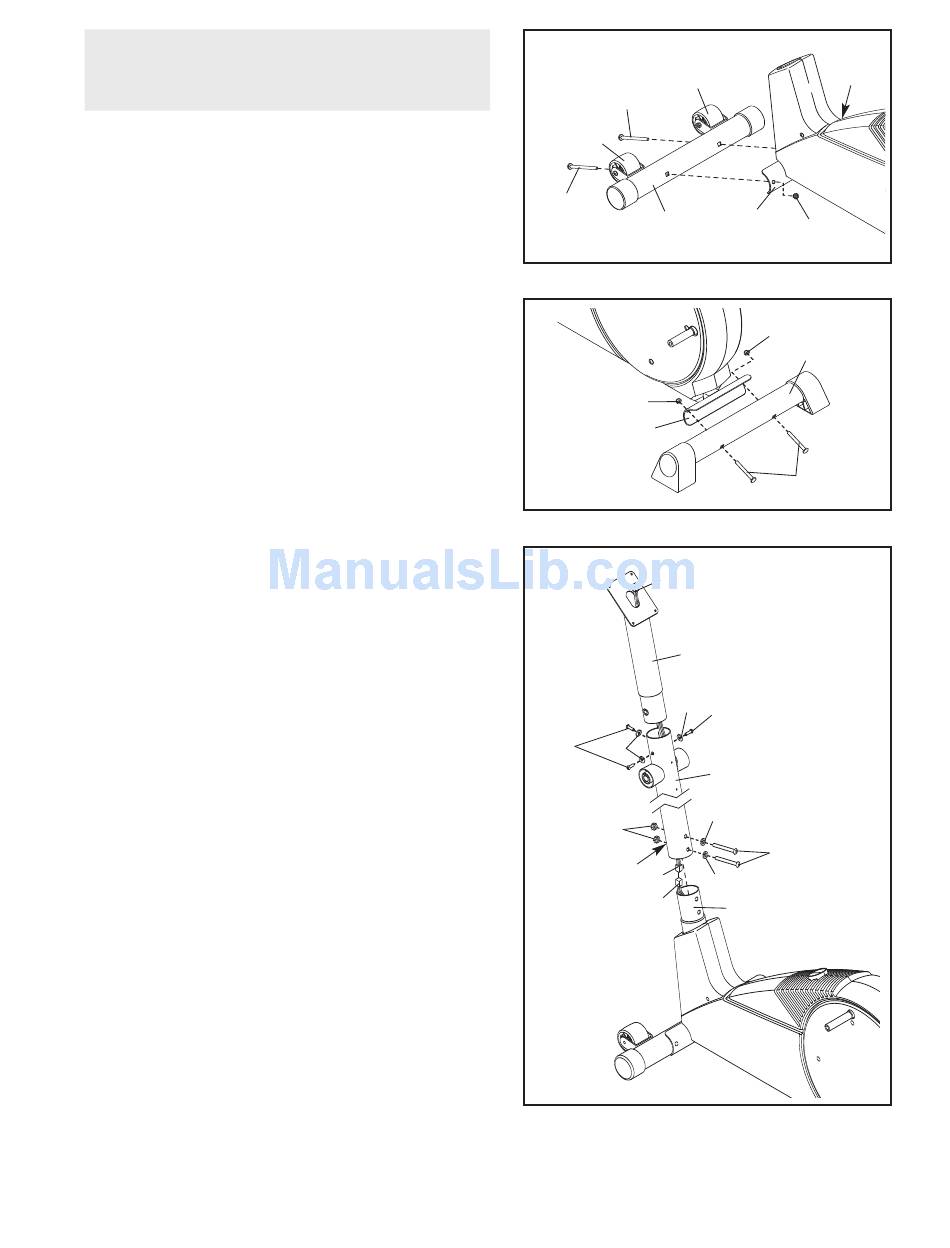

1.
Aby usprawnić montaż trenażera eliptycznego,
przed jego rozpoczęciem, należy zapoznać się z
informacjami zamieszczonymi na stronie 5.
Przygotować wyposażoną w kółka (22) przednią pod-
porę (10). Upewnić się, że ustawiona jest ona w taki
sposób, aby kółka nie dotykały podłogi. Jedna
osoba unosi do góry przednią część ramy (1), druga
natomiast przymocowuje do niej przednią podporę za
pomocą dwóch śrub z łbem okrągłym M10 x 75mm
(34) i dwóch nylonowych przeciwnakrętek M10 (33).
2. Jedna osoba unosi do góry przednią część ramy (1),
druga natomiast przymocowuje do niej tylną podporę
(9), używając do tego celu dwóch śrub z łbem
okrągłym M10 x 75 mm (34) i dwóch nylonowych prze-
ciwnakrętek M10 (33).
3. Jedna osoba przytrzymuje wspornik dolny (2)
umieszczony w pobliżu ramy (1), druga łączy środ-
kowy (44) i dolny kabel (79). Pociągnąć delikatnie
górną końcówkę środkowego kabla w taki sposób,
aby nie pozostawał nazbyt luźny, a następnie
osadzić dolny wspornik na ramie i przymocować go za
pomocą dwóch śrub z łbem okrągłym M10 x 74mm
(28), dwóch podkładek dzielonych M10 (59) i dwóch
nylonowych przeciwnakrętek M10 (33). Należy
uważać, aby nie doszło przy tym do uszkodzenia
kabla.
Jedna osoba przytrzymuje górny wspornik (73)
umieszczony w pobliżu wspornika dolnego (2). W tym
czasie druga osoba przeciąga środkowy kabel przez
(44) wspornik górny (73).
Trzymając naciągnięty środkowy kabel (44), osadzić
górny wspornik (73) w dolnym (2), a następnie przy-
mocować go za pomocą trzech śrub z łbem
półkulistym M10 x 25mm (67) i trzech podkładek
dzielonych M10 (59). Należy uważać, aby nie doszło
przy tym do uszkodzenia kabla. Upewnić się, że
nylonowe przeciwnakrętki znajdują się w sześ-
ciokątnych otworach.
1
34
22
34
2
33
1
3
67
59
33
Sześciokątne
nakrętki
44
79
6
22
1
10
33
33
9
34
44
Uważać, aby nie
doszło do
uszkodzenia kabla.
73
59
67
2
59
28
59
1
33
