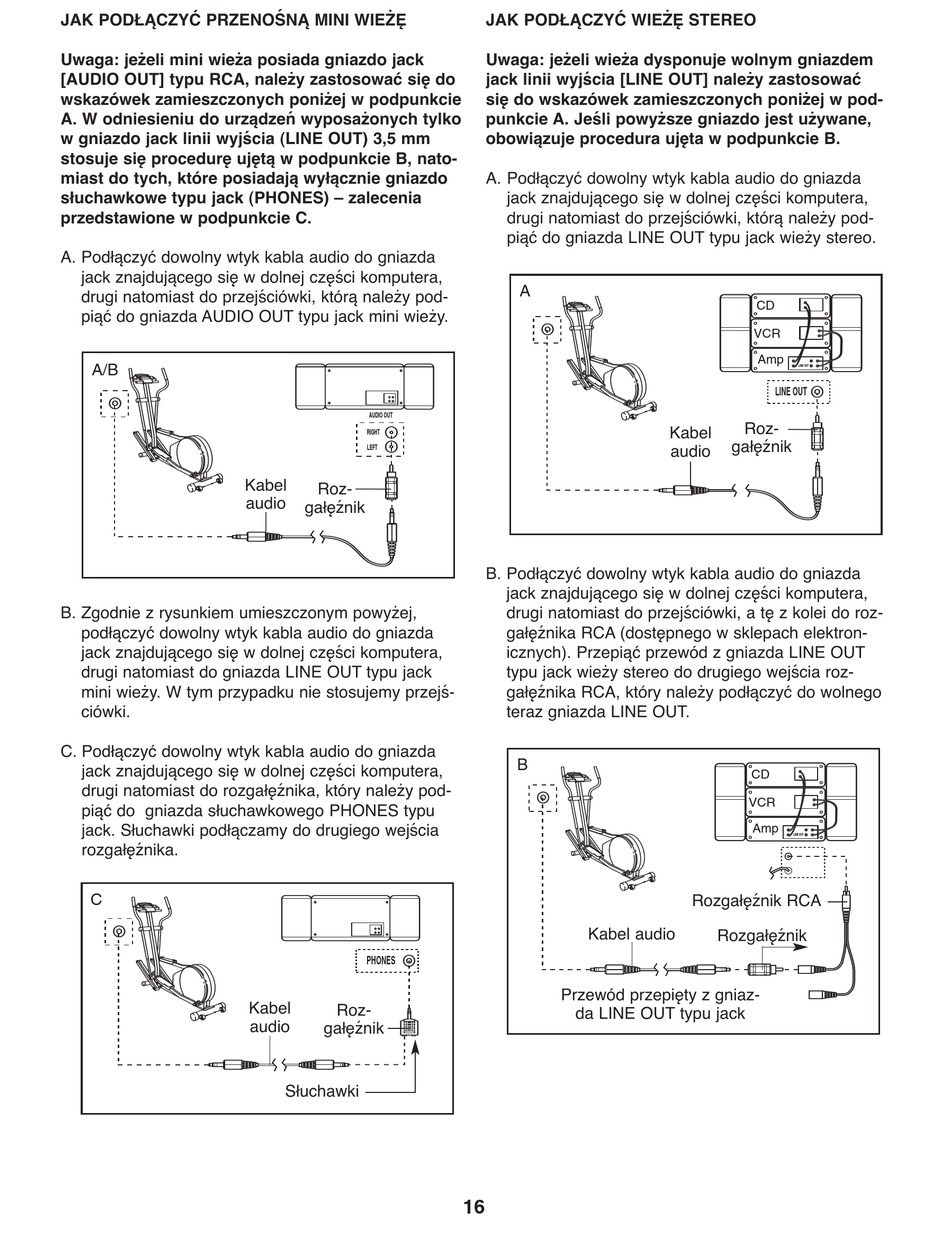

JAK PODŁĄCZYĆ PRZENOŚNĄ MINI WIEŻĘ
Uwaga: jeżeli mini wieża posiada gniazdo jack
[AUDIO OUT] typu RCA, należy zastosować się do
wskazówek zamieszczonych poniżej w podpunkcie
A. W odniesieniu do urządzeń wyposażonych tylko
w gniazdo jack linii wyjścia (LINE OUT) 3,5 mm
stosuje się procedurę ujętą w podpunkcie B, nato-
miast do tych, które posiadają wyłącznie gniazdo
słuchawkowe typu jack (PHONES) – zalecenia
przedstawione w podpunkcie C.
A. Podłączyć dowolny wtyk kabla audio do gniazda
jack znajdującego się w dolnej części komputera,
drugi natomiast do przejściówki, którą należy pod-
piąć do gniazda AUDIO OUT typu jack mini wieży.
A/B
B. Zgodnie z rysunkiem umieszczonym powyżej,
podłączyć dowolny wtyk kabla audio do gniazda
jack znajdującego się w dolnej części komputera,
drugi natomiast do gniazda LINE OUT typu jack
mini wieży. W tym przypadku nie stosujemy przejś-
ciówki.
C. Podłączyć dowolny wtyk kabla audio do gniazda
jack znajdującego się w dolnej części komputera,
drugi natomiast do rozgałęźnika, który należy pod-
piąć do gniazda słuchawkowego PHONES typu
jack. Słuchawki podłączamy do drugiego wejścia
rozgałęźnika.
C
AUDIO OUT
RIGHT
LEFT
AUDIO OUT
RIGHT
LEFT
Kabel
Roz-
audio
gałęźnik
A
A
LINE OUT
LINE OUT
B
B
PHONES
Kabel
Roz-
audio
gałęźnik
Słuchawki
PHONES
C
JAK PODŁĄCZYĆ WIEŻĘ STEREO
Uwaga: jeżeli wieża dysponuje wolnym gniazdem
jack linii wyjścia [LINE OUT] należy zastosować
się do wskazówek zamieszczonych poniżej w pod-
punkcie A. Jeśli powyższe gniazdo jest używane,
obowiązuje procedura ujęta w podpunkcie B.
A. Podłączyć dowolny wtyk kabla audio do gniazda
jack znajdującego się w dolnej części komputera,
drugi natomiast do przejściówki, którą należy pod-
piąć do gniazda LINE OUT typu jack wieży stereo.
A
B. Podłączyć dowolny wtyk kabla audio do gniazda
jack znajdującego się w dolnej części komputera,
drugi natomiast do przejściówki, a tę z kolei do roz-
gałęźnika RCA (dostępnego w sklepach elektron-
icznych). Przepiąć przewód z gniazda LINE OUT
typu jack wieży stereo do drugiego wejścia roz-
gałęźnika RCA, który należy podłączyć do wolnego
teraz gniazda LINE OUT.
B
Kabel audio
Przewód przepięty z gniaz-
da LINE OUT typu jack
