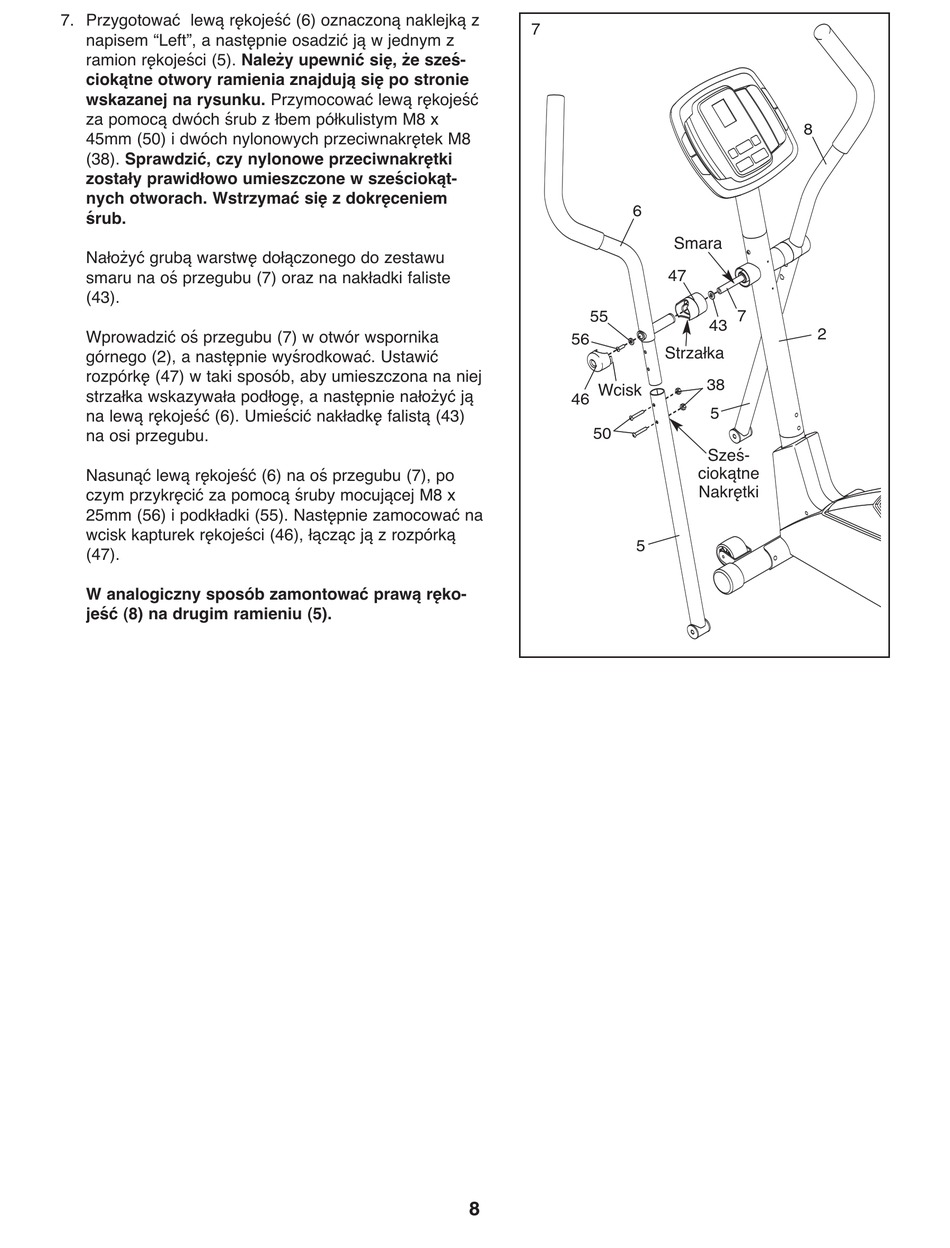

7. Przygotować lewą rękojeść (6) oznaczoną naklejką z
napisem "Left", a następnie osadzić ją w jednym z
ramion rękojeści (5). Należy upewnić się, że sześ-
ciokątne otwory ramienia znajdują się po stronie
wskazanej na rysunku. Przymocować lewą rękojeść
za pomocą dwóch śrub z łbem półkulistym M8 x
45mm (50) i dwóch nylonowych przeciwnakrętek M8
(38). Sprawdzić, czy nylonowe przeciwnakrętki
zostały prawidłowo umieszczone w sześciokąt-
nych otworach. Wstrzymać się z dokręceniem
śrub.
Nałożyć grubą warstwę dołączonego do zestawu
smaru na oś przegubu (7) oraz na nakładki faliste
(43).
Wprowadzić oś przegubu (7) w otwór wspornika
górnego (2), a następnie wyśrodkować. Ustawić
rozpórkę (47) w taki sposób, aby umieszczona na niej
strzałka wskazywała podłogę, a następnie nałożyć ją
na lewą rękojeść (6). Umieścić nakładkę falistą (43)
na osi przegubu.
Nasunąć lewą rękojeść (6) na oś przegubu (7), po
czym przykręcić za pomocą śruby mocującej M8 x
25mm (56) i podkładki (55). Następnie zamocować na
wcisk kapturek rękojeści (46), łącząc ją z rozpórką
(47).
W analogiczny sposób zamontować prawą ręko-
jeść (8) na drugim ramieniu (5).
7
6
55
56
Wcisk
46
50
5
8
8
Smara
47
7
43
Strzałka
2
38
5
Sześ-
ciokątne
Nakrętki
