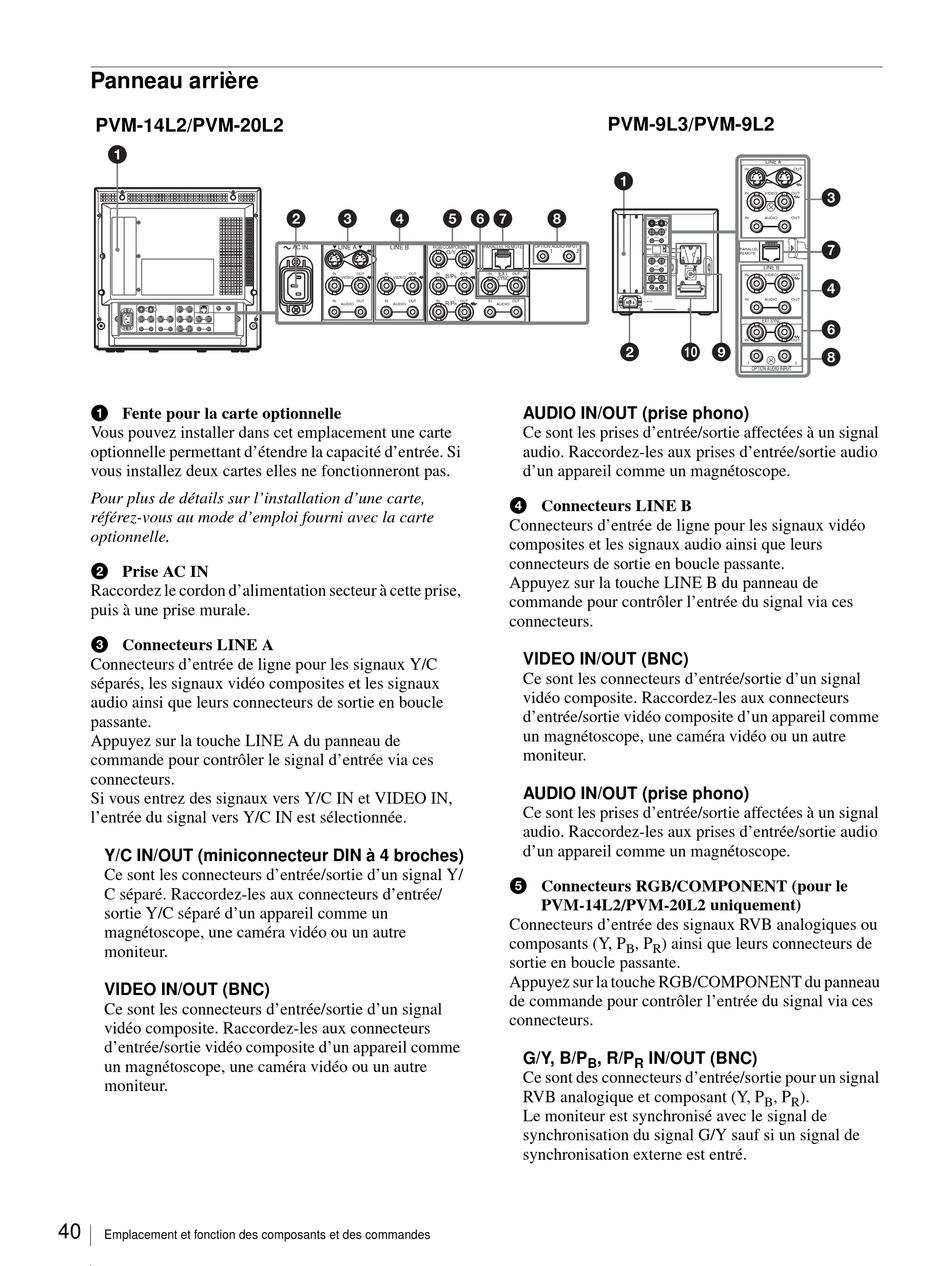

Panneau arrière
PVM-14L2/PVM-20L2
1
a Fente pour la carte optionnelle
Vous pouvez installer dans cet emplacement une carte
optionnelle permettant d'étendre la capacité d'entrée. Si
vous installez deux cartes elles ne fonctionneront pas.
Pour plus de détails sur l'installation d'une carte,
référez-vous au mode d'emploi fourni avec la carte
optionnelle.
b Prise AC IN
Raccordez le cordon d'alimentation secteur à cette prise,
puis à une prise murale.
c Connecteurs LINE A
Connecteurs d'entrée de ligne pour les signaux Y/C
séparés, les signaux vidéo composites et les signaux
audio ainsi que leurs connecteurs de sortie en boucle
passante.
Appuyez sur la touche LINE A du panneau de
commande pour contrôler le signal d'entrée via ces
connecteurs.
Si vous entrez des signaux vers Y/C IN et VIDEO IN,
l'entrée du signal vers Y/C IN est sélectionnée.
Y/C IN/OUT (miniconnecteur DIN à 4 broches)
Ce sont les connecteurs d'entrée/sortie d'un signal Y/
C séparé. Raccordez-les aux connecteurs d'entrée/
sortie Y/C séparé d'un appareil comme un
magnétoscope, une caméra vidéo ou un autre
moniteur.
VIDEO IN/OUT (BNC)
Ce sont les connecteurs d'entrée/sortie d'un signal
vidéo composite. Raccordez-les aux connecteurs
d'entrée/sortie vidéo composite d'un appareil comme
un magnétoscope, une caméra vidéo ou un autre
moniteur.
40
Emplacement et fonction des composants et des commandes
2
3
4
5 6 7
AC IN
LINE A
LINE B
RGB/COMPONENT
G/Y
IN
OUT
IN
OUT
IN
OUT
B/P
B
VIDEO
VIDEO
IN
OUT
IN
OUT
IN
OUT
R/P
AUDIO
AUDIO
R
PVM-9L3/PVM-9L2
1
8
LINE A
IN
IN
VIDEO
IN
AUDIO
PARALLEL REMOTE
OPTION AUDIO INPUT
PARALLEL
1
2
REMOTE
LINE B
IN
VIDEO
IN
AUDIO
EXT
IN
OUT
EXT SYNC
SYNC
IN
1
129X
OPTION AUDIO INPUT
IN
OUT
AC IN
AUDIO
2
AUDIO IN/OUT (prise phono)
Ce sont les prises d'entrée/sortie affectées à un signal
audio. Raccordez-les aux prises d'entrée/sortie audio
d'un appareil comme un magnétoscope.
d Connecteurs LINE B
Connecteurs d'entrée de ligne pour les signaux vidéo
composites et les signaux audio ainsi que leurs
connecteurs de sortie en boucle passante.
Appuyez sur la touche LINE B du panneau de
commande pour contrôler l'entrée du signal via ces
connecteurs.
VIDEO IN/OUT (BNC)
Ce sont les connecteurs d'entrée/sortie d'un signal
vidéo composite. Raccordez-les aux connecteurs
d'entrée/sortie vidéo composite d'un appareil comme
un magnétoscope, une caméra vidéo ou un autre
moniteur.
AUDIO IN/OUT (prise phono)
Ce sont les prises d'entrée/sortie affectées à un signal
audio. Raccordez-les aux prises d'entrée/sortie audio
d'un appareil comme un magnétoscope.
e Connecteurs RGB/COMPONENT (pour le
PVM-14L2/PVM-20L2 uniquement)
Connecteurs d'entrée des signaux RVB analogiques ou
composants (Y, P
, P
) ainsi que leurs connecteurs de
B
R
sortie en boucle passante.
Appuyez sur la touche RGB/COMPONENT du panneau
de commande pour contrôler l'entrée du signal via ces
connecteurs.
G/Y, B/P
, R/P
IN/OUT (BNC)
B
R
Ce sont des connecteurs d'entrée/sortie pour un signal
RVB analogique et composant (Y, P
Le moniteur est synchronisé avec le signal de
synchronisation du signal G/Y sauf si un signal de
synchronisation externe est entré.
LINE A
IN
OUT
3
IN
VIDEO
OUT
IN
AUDIO
OUT
OUT
OUT
OUT
7
PARALLEL
REMOTE
OUT
+
DC
OUT
12V IN
LINE B
IN
VIDEO
OUT
OUT
4
2
IN
AUDIO
OUT
EXT SYNC
6
IN
OUT
q;
9
8
1
2
OPTION AUDIO INPUT
, P
).
B
R
