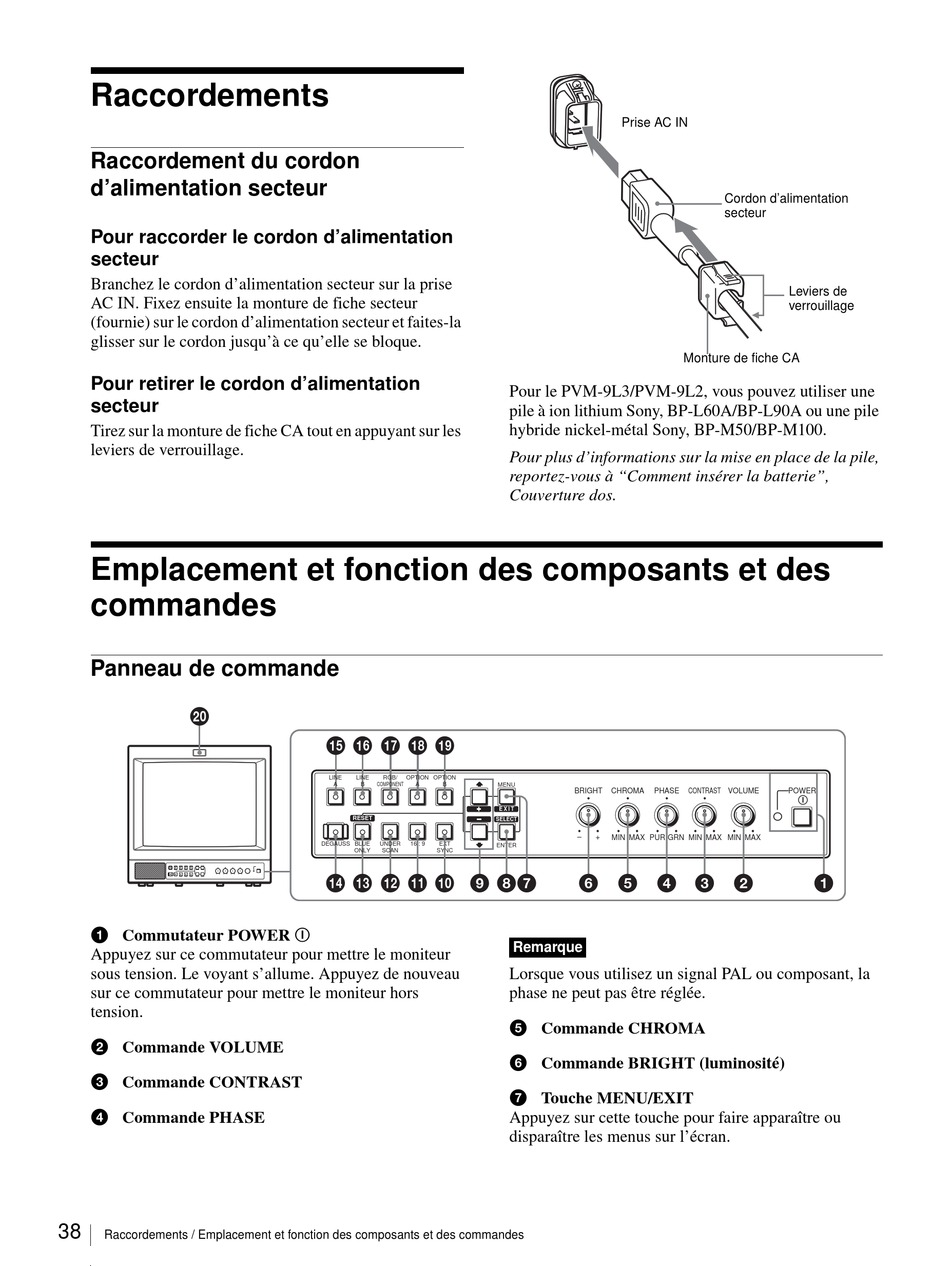

Raccordements

Raccordement du cordon
d'alimentation secteur
Pour raccorder le cordon d'alimentation
secteur
Branchez le cordon d'alimentation secteur sur la prise
AC IN. Fixez ensuite la monture de fiche secteur
(fournie) sur le cordon d'alimentation secteur et faites-la
glisser sur le cordon jusqu'à ce qu'elle se bloque.
Pour retirer le cordon d'alimentation
secteur
Tirez sur la monture de fiche CA tout en appuyant sur les
leviers de verrouillage.
Emplacement et fonction des composants et des
commandes

Panneau de commande

w;
a Commutateur POWER !
Appuyez sur ce commutateur pour mettre le moniteur
sous tension. Le voyant s'allume. Appuyez de nouveau
sur ce commutateur pour mettre le moniteur hors
tension.
b Commande VOLUME
c Commande CONTRAST
d Commande PHASE
38
Raccordements / Emplacement et fonction des composants et des commandes
qg
qh
qj
qk
ql
LINE
LINE
RGB/
OPTION
OPTION
A
B
COMPONENT
A
B
MENU
E X I T
RESET
SELECT
DEGAUSS
BLUE
UNDER
16 : 9
EXT
ENTER
ONLY
SCAN
SYNC
qf
qd
qs
qa
q;
9
8
Prise AC IN
Monture de fiche CA
Pour le PVM-9L3/PVM-9L2, vous pouvez utiliser une
pile à ion lithium Sony, BP-L60A/BP-L90A ou une pile
hybride nickel-métal Sony, BP-M50/BP-M100.
Pour plus d'informations sur la mise en place de la pile,
reportez-vous à "Comment insérer la batterie",
Couverture dos.
BRIGHT
CHROMA
PHASE
CONTRAST
+
MIN MAX PUR GRN MIN MAX MIN MAX
7
6
5
4
Remarque
Lorsque vous utilisez un signal PAL ou composant, la
phase ne peut pas être réglée.
e Commande CHROMA
f Commande BRIGHT (luminosité)
g Touche MENU/EXIT
Appuyez sur cette touche pour faire apparaître ou
disparaître les menus sur l'écran.
Cordon d'alimentation
secteur
Leviers de
verrouillage
VOLUME
POWER
3
2
1
