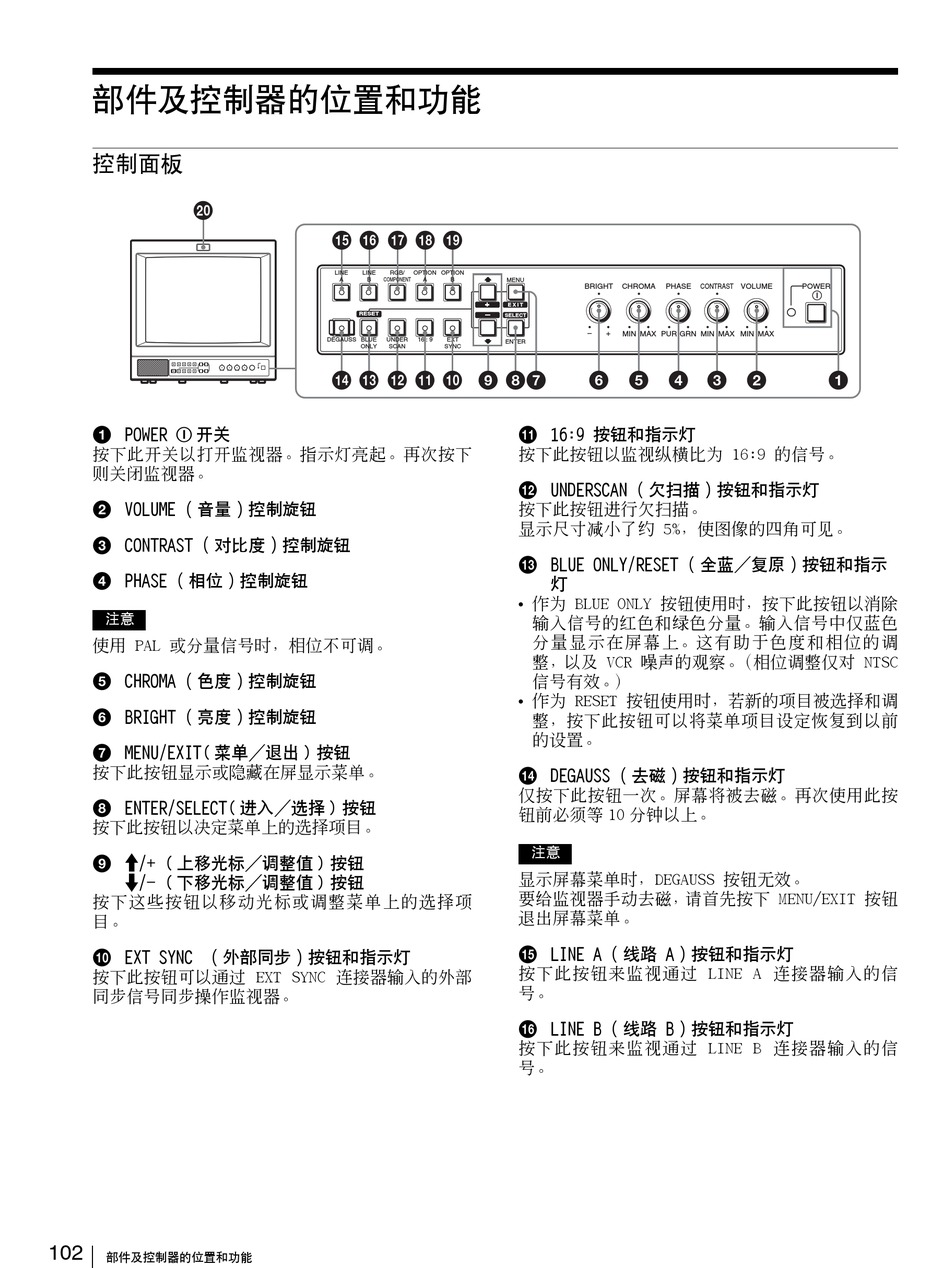

部件及控制器的位置和功能
控制面板
w;
a POWER ! 开关
按下此开关以打开监视器 指示灯亮起 再次按下
则关闭监视器
b VOLUME
音量 控制旋钮
c CONTRAST
对比度 控制旋钮
d PHASE
相位 控制旋钮
注意
使用 PAL 或分量信号时 相位不可调
e CHROMA
色度 控制旋钮
f BRIGHT
亮度 控制旋钮
g MENU/EXIT( 菜单 退出 ) 按钮
按下此按钮显示或隐藏在屏显示菜单
h ENTER/SELECT( 进入 选择 ) 按钮
按下此按钮以决定菜单上的选择项目
i M /+ ( 上移光标 调整值 ) 按钮
m /- ( 下移光标 调整值 ) 按钮
按下这些按钮以移动光标或调整菜单上的选择项
j EXT SYNC
外部同步 按钮和指示灯
按下此按钮可以通过 EXT SYNC 连接器输入的外部
同步信号同步操作监视器
102
部件及控制器的位置和功能
qg
qh
qj
qk
ql
LINE
LINE
RGB/
OPTION
OPTION
A
B
COMPONENT
A
B
MENU
E X I T
RESET
SELECT
DEGAUSS
BLUE
UNDER
16 : 9
EXT
ENTER
ONLY
SCAN
SYNC
qf
qd
qs
qa
q;
9
8
BRIGHT
CHROMA
PHASE
CONTRAST
+
MIN MAX PUR GRN MIN MAX MIN MAX
7
6
5
4
k 16:9 按钮和指示灯
按下此按钮以监视纵横比为 16:9 的信号
l UNDERSCAN
欠扫描 按钮和指示灯
按下此按钮进行欠扫描
显示尺寸减小了约 5% 使图像的四角可见
m BLUE ONLY/RESET
全蓝 复原 按钮和指示
• 作为 BLUE ONLY 按钮使用时 按下此按钮以消除
输入信号的红色和绿色分量 输入信号中仅蓝色
分量显示在屏幕上 这有助于色度和相位的调
整 以及 VCR 噪声的观察
信号有效
• 作为 RESET 按钮使用时 若新的项目被选择和调
整 按下此按钮可以将菜单项目设定恢复到以前
的设置
n DEGAUSS
去磁 按钮和指示灯
仅按下此按钮一次 屏幕将被去磁 再次使用此按
钮前必须等 10 分钟以上
注意
显示屏幕菜单时 DEGAUSS 按钮无效
要给监视器手动去磁 请首先按下 MENU/EXIT 按钮
退出屏幕菜单
o LINE A
线路 A 按钮和指示灯
按下此按钮来监视通过 LINE A 连接器输入的信
p LINE B
线路 B 按钮和指示灯
按下此按钮来监视通过 LINE B 连接器输入的信
VOLUME
POWER
3
2
1
相位调整仅对 NTSC
