Wenn die Zusatzkarte BKM-120D oder BKM-
129X installiert ist:
Die Seriennummer der Karte wird im Menü
OPTIONSKONFIGURATION angezeigt.
Wenn der Ventilator der Karte BKM-150CP oder BKM-
155DV gestoppt wird, erscheint auf dem Bildschirm die
Meldung "BKM-xxxxx LÜFTERFEHLER" in Rot. In
diesem Fall können Sie Option A oder Option B nicht
auswählen.

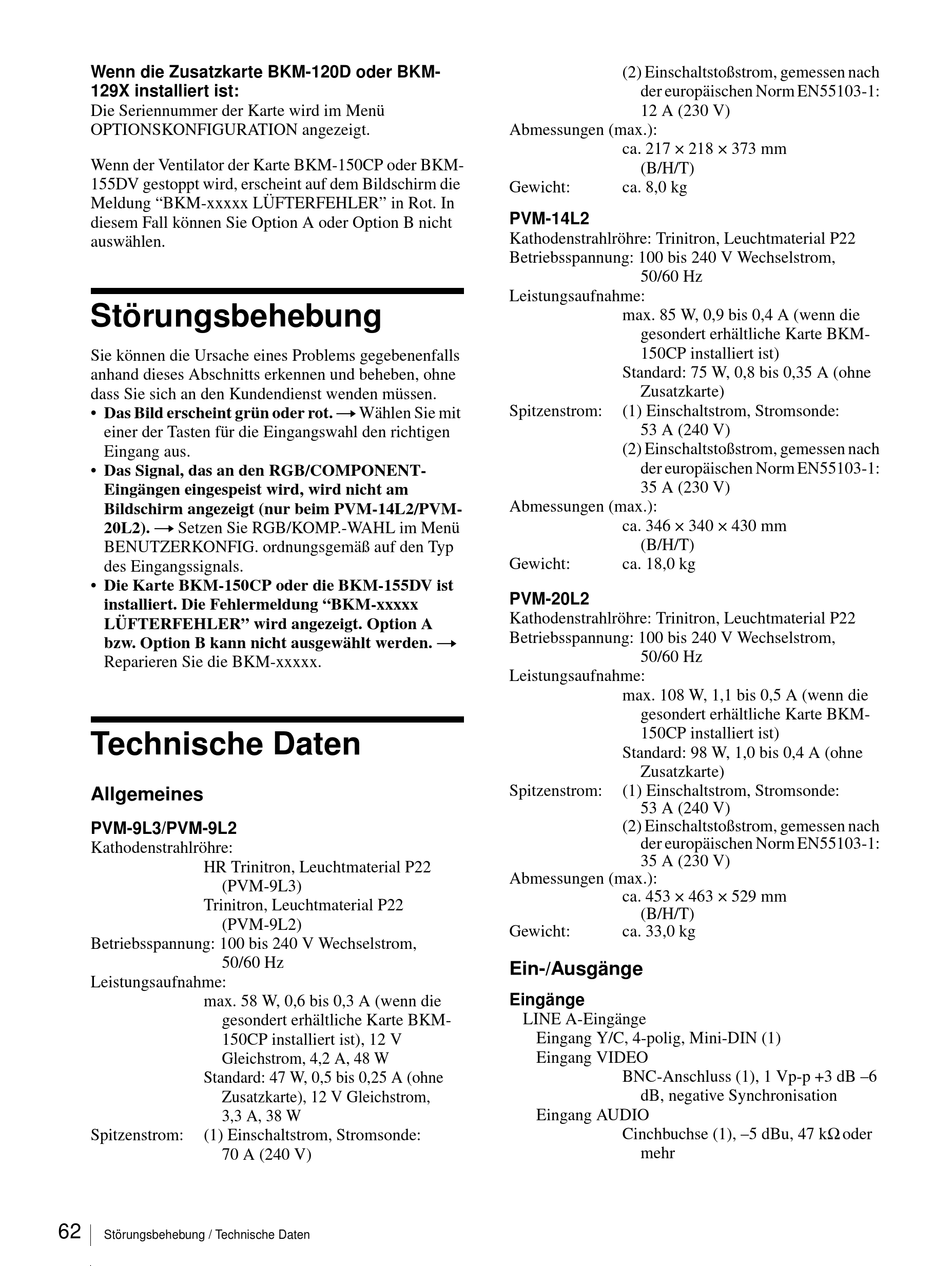

Störungsbehebung
Sie können die Ursache eines Problems gegebenenfalls
anhand dieses Abschnitts erkennen und beheben, ohne
dass Sie sich an den Kundendienst wenden müssen.
• Das Bild erscheint grün oder rot. t Wählen Sie mit
einer der Tasten für die Eingangswahl den richtigen
Eingang aus.
• Das Signal, das an den RGB/COMPONENT-
Eingängen eingespeist wird, wird nicht am
Bildschirm angezeigt (nur beim PVM-14L2/PVM-
20L2). t Setzen Sie RGB/KOMP.-WAHL im Menü
BENUTZERKONFIG. ordnungsgemäß auf den Typ
des Eingangssignals.
• Die Karte BKM-150CP oder die BKM-155DV ist
installiert. Die Fehlermeldung "BKM-xxxxx
LÜFTERFEHLER" wird angezeigt. Option A
bzw. Option B kann nicht ausgewählt werden. t
Reparieren Sie die BKM-xxxxx.

Technische Daten

Allgemeines
PVM-9L3/PVM-9L2
Kathodenstrahlröhre:
HR Trinitron, Leuchtmaterial P22
(PVM-9L3)
Trinitron, Leuchtmaterial P22
(PVM-9L2)
Betriebsspannung: 100 bis 240 V Wechselstrom,
50/60 Hz
Leistungsaufnahme:
max. 58 W, 0,6 bis 0,3 A (wenn die
gesondert erhältliche Karte BKM-
150CP installiert ist), 12 V
Gleichstrom, 4,2 A, 48 W
Standard: 47 W, 0,5 bis 0,25 A (ohne
Zusatzkarte), 12 V Gleichstrom,
3,3 A, 38 W
Spitzenstrom:
(1) Einschaltstrom, Stromsonde:
70 A (240 V)
62
Störungsbehebung / Technische Daten
(2) Einschaltstoßstrom, gemessen nach
der europäischen Norm EN55103-1:
12 A (230 V)
Abmessungen (max.):
ca. 217 × 218 × 373 mm
(B/H/T)
Gewicht:
ca. 8,0 kg
PVM-14L2
Kathodenstrahlröhre: Trinitron, Leuchtmaterial P22
Betriebsspannung: 100 bis 240 V Wechselstrom,
50/60 Hz
Leistungsaufnahme:
max. 85 W, 0,9 bis 0,4 A (wenn die
gesondert erhältliche Karte BKM-
150CP installiert ist)
Standard: 75 W, 0,8 bis 0,35 A (ohne
Zusatzkarte)
Spitzenstrom:
(1) Einschaltstrom, Stromsonde:
53 A (240 V)
(2) Einschaltstoßstrom, gemessen nach
der europäischen Norm EN55103-1:
35 A (230 V)
Abmessungen (max.):
ca. 346 × 340 × 430 mm
(B/H/T)
Gewicht:
ca. 18,0 kg
PVM-20L2
Kathodenstrahlröhre: Trinitron, Leuchtmaterial P22
Betriebsspannung: 100 bis 240 V Wechselstrom,
50/60 Hz
Leistungsaufnahme:
max. 108 W, 1,1 bis 0,5 A (wenn die
gesondert erhältliche Karte BKM-
150CP installiert ist)
Standard: 98 W, 1,0 bis 0,4 A (ohne
Zusatzkarte)
Spitzenstrom:
(1) Einschaltstrom, Stromsonde:
53 A (240 V)
(2) Einschaltstoßstrom, gemessen nach
der europäischen Norm EN55103-1:
35 A (230 V)
Abmessungen (max.):
ca. 453 × 463 × 529 mm
(B/H/T)
Gewicht:
ca. 33,0 kg
Ein-/Ausgänge
Eingänge
LINE A-Eingänge
Eingang Y/C, 4-polig, Mini-DIN (1)
Eingang VIDEO
BNC-Anschluss (1), 1 Vp-p +3 dB –6
dB, negative Synchronisation
Eingang AUDIO
Cinchbuchse (1), –5 dBu, 47 kΩ oder
mehr
