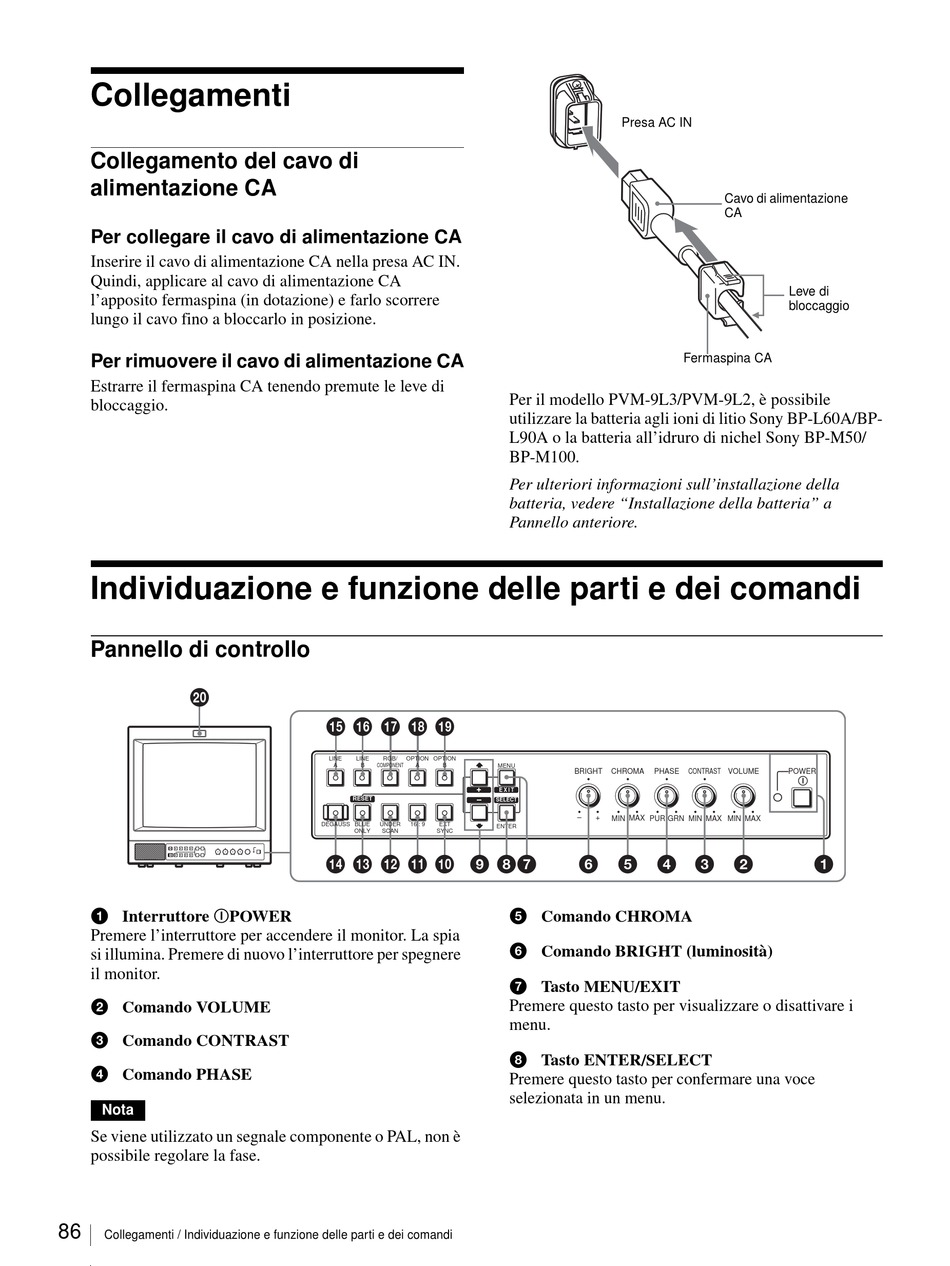

Collegamenti

Collegamento del cavo di
alimentazione CA
Per collegare il cavo di alimentazione CA
Inserire il cavo di alimentazione CA nella presa AC IN.
Quindi, applicare al cavo di alimentazione CA
l'apposito fermaspina (in dotazione) e farlo scorrere
lungo il cavo fino a bloccarlo in posizione.
Per rimuovere il cavo di alimentazione CA
Estrarre il fermaspina CA tenendo premute le leve di
bloccaggio.

Individuazione e funzione delle parti e dei comandi

Pannello di controllo

w;
a Interruttore !POWER
Premere l'interruttore per accendere il monitor. La spia
si illumina. Premere di nuovo l'interruttore per spegnere
il monitor.
b Comando VOLUME
c Comando CONTRAST
d Comando PHASE
Nota
Se viene utilizzato un segnale componente o PAL, non è
possibile regolare la fase.
86
Collegamenti / Individuazione e funzione delle parti e dei comandi
qg
qh
qj
qk
ql
LINE
LINE
RGB/
OPTION
OPTION
A
B
COMPONENT
A
B
MENU
E X I T
RESET
SELECT
DEGAUSS
BLUE
UNDER
16 : 9
EXT
ENTER
ONLY
SCAN
SYNC
qf
qd
qs
qa
q;
9
8
Presa AC IN
Fermaspina CA
Per il modello PVM-9L3/PVM-9L2, è possibile
utilizzare la batteria agli ioni di litio Sony BP-L60A/BP-
L90A o la batteria all'idruro di nichel Sony BP-M50/
BP-M100.
Per ulteriori informazioni sull'installazione della
batteria, vedere "Installazione della batteria" a
Pannello anteriore.
BRIGHT
CHROMA
PHASE
CONTRAST
+
MIN MAX PUR GRN MIN MAX MIN MAX
7
6
5
4
e Comando CHROMA
f Comando BRIGHT (luminosità)
g Tasto MENU/EXIT
Premere questo tasto per visualizzare o disattivare i
menu.
h Tasto ENTER/SELECT
Premere questo tasto per confermare una voce
selezionata in un menu.
Cavo di alimentazione
CA
Leve di
bloccaggio
VOLUME
POWER
3
2
1
