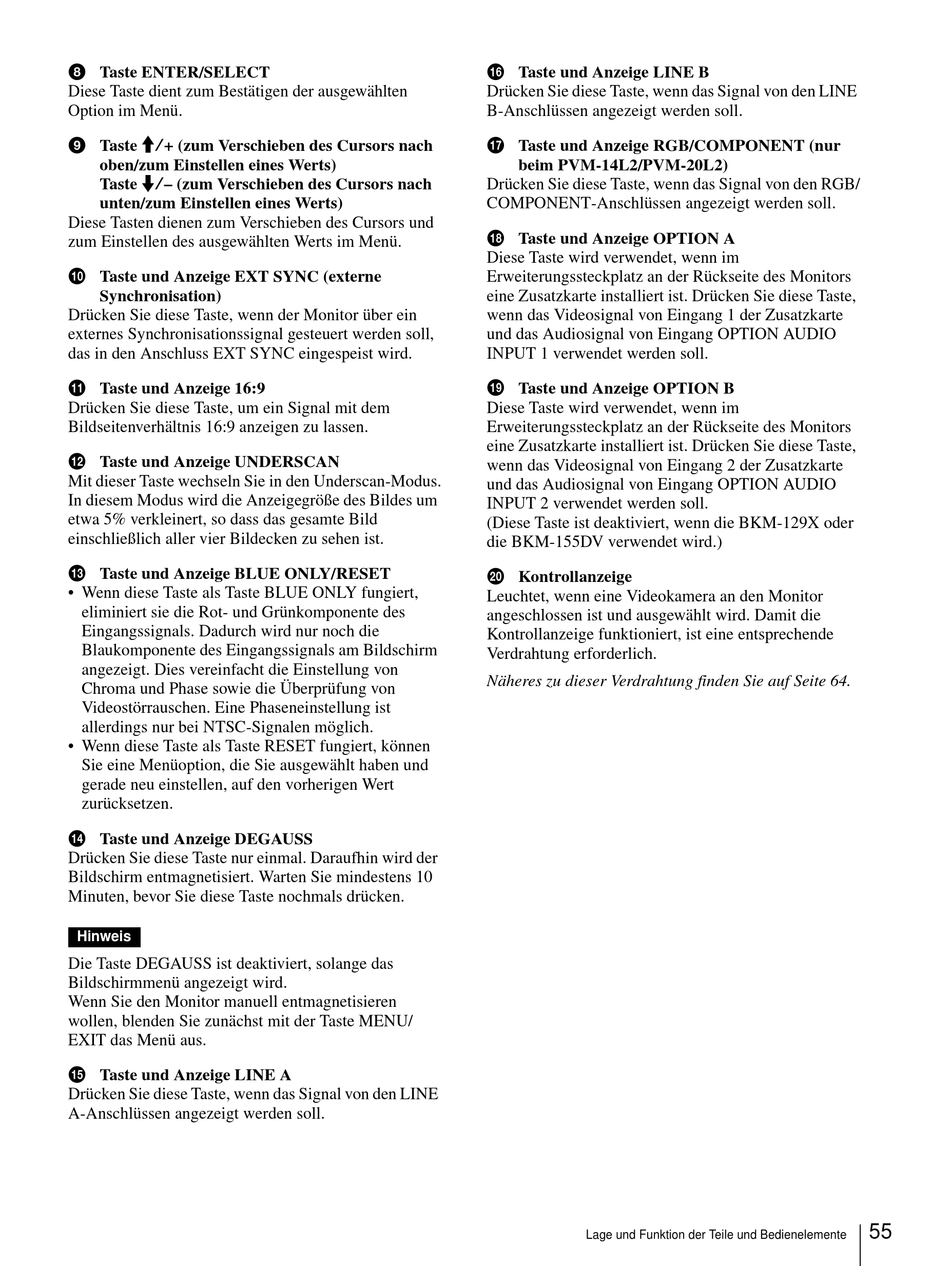

h Taste ENTER/SELECT
Diese Taste dient zum Bestätigen der ausgewählten
Option im Menü.
i Taste M/+ (zum Verschieben des Cursors nach
oben/zum Einstellen eines Werts)
Taste m/– (zum Verschieben des Cursors nach
unten/zum Einstellen eines Werts)
Diese Tasten dienen zum Verschieben des Cursors und
zum Einstellen des ausgewählten Werts im Menü.
j Taste und Anzeige EXT SYNC (externe
Synchronisation)
Drücken Sie diese Taste, wenn der Monitor über ein
externes Synchronisationssignal gesteuert werden soll,
das in den Anschluss EXT SYNC eingespeist wird.
k Taste und Anzeige 16:9
Drücken Sie diese Taste, um ein Signal mit dem
Bildseitenverhältnis 16:9 anzeigen zu lassen.
l Taste und Anzeige UNDERSCAN
Mit dieser Taste wechseln Sie in den Underscan-Modus.
In diesem Modus wird die Anzeigegröße des Bildes um
etwa 5% verkleinert, so dass das gesamte Bild
einschließlich aller vier Bildecken zu sehen ist.
m Taste und Anzeige BLUE ONLY/RESET
• Wenn diese Taste als Taste BLUE ONLY fungiert,
eliminiert sie die Rot- und Grünkomponente des
Eingangssignals. Dadurch wird nur noch die
Blaukomponente des Eingangssignals am Bildschirm
angezeigt. Dies vereinfacht die Einstellung von
Chroma und Phase sowie die Überprüfung von
Videostörrauschen. Eine Phaseneinstellung ist
allerdings nur bei NTSC-Signalen möglich.
• Wenn diese Taste als Taste RESET fungiert, können
Sie eine Menüoption, die Sie ausgewählt haben und
gerade neu einstellen, auf den vorherigen Wert
zurücksetzen.
n Taste und Anzeige DEGAUSS
Drücken Sie diese Taste nur einmal. Daraufhin wird der
Bildschirm entmagnetisiert. Warten Sie mindestens 10
Minuten, bevor Sie diese Taste nochmals drücken.
Hinweis
Die Taste DEGAUSS ist deaktiviert, solange das
Bildschirmmenü angezeigt wird.
Wenn Sie den Monitor manuell entmagnetisieren
wollen, blenden Sie zunächst mit der Taste MENU/
EXIT das Menü aus.
o Taste und Anzeige LINE A
Drücken Sie diese Taste, wenn das Signal von den LINE
A-Anschlüssen angezeigt werden soll.
p Taste und Anzeige LINE B
Drücken Sie diese Taste, wenn das Signal von den LINE
B-Anschlüssen angezeigt werden soll.
q Taste und Anzeige RGB/COMPONENT (nur
beim PVM-14L2/PVM-20L2)
Drücken Sie diese Taste, wenn das Signal von den RGB/
COMPONENT-Anschlüssen angezeigt werden soll.
r Taste und Anzeige OPTION A
Diese Taste wird verwendet, wenn im
Erweiterungssteckplatz an der Rückseite des Monitors
eine Zusatzkarte installiert ist. Drücken Sie diese Taste,
wenn das Videosignal von Eingang 1 der Zusatzkarte
und das Audiosignal von Eingang OPTION AUDIO
INPUT 1 verwendet werden soll.
s Taste und Anzeige OPTION B
Diese Taste wird verwendet, wenn im
Erweiterungssteckplatz an der Rückseite des Monitors
eine Zusatzkarte installiert ist. Drücken Sie diese Taste,
wenn das Videosignal von Eingang 2 der Zusatzkarte
und das Audiosignal von Eingang OPTION AUDIO
INPUT 2 verwendet werden soll.
(Diese Taste ist deaktiviert, wenn die BKM-129X oder
die BKM-155DV verwendet wird.)
t Kontrollanzeige
Leuchtet, wenn eine Videokamera an den Monitor
angeschlossen ist und ausgewählt wird. Damit die
Kontrollanzeige funktioniert, ist eine entsprechende
Verdrahtung erforderlich.
Näheres zu dieser Verdrahtung finden Sie auf Seite 64.
Lage und Funktion der Teile und Bedienelemente
55
