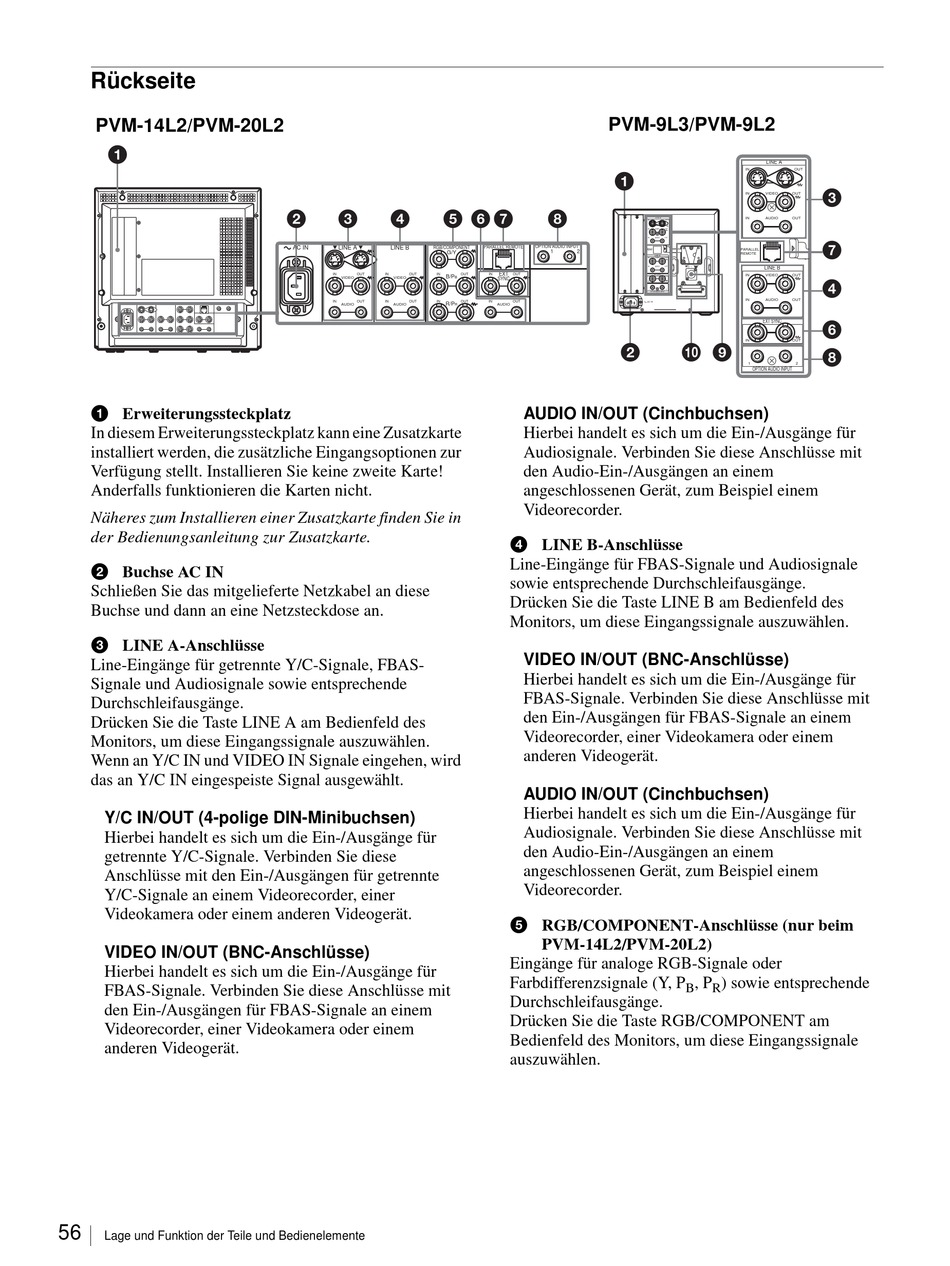

Rückseite
PVM-14L2/PVM-20L2
1
a Erweiterungssteckplatz
In diesem Erweiterungssteckplatz kann eine Zusatzkarte
installiert werden, die zusätzliche Eingangsoptionen zur
Verfügung stellt. Installieren Sie keine zweite Karte!
Anderfalls funktionieren die Karten nicht.
Näheres zum Installieren einer Zusatzkarte finden Sie in
der Bedienungsanleitung zur Zusatzkarte.
b Buchse AC IN
Schließen Sie das mitgelieferte Netzkabel an diese
Buchse und dann an eine Netzsteckdose an.
c LINE A-Anschlüsse
Line-Eingänge für getrennte Y/C-Signale, FBAS-
Signale und Audiosignale sowie entsprechende
Durchschleifausgänge.
Drücken Sie die Taste LINE A am Bedienfeld des
Monitors, um diese Eingangssignale auszuwählen.
Wenn an Y/C IN und VIDEO IN Signale eingehen, wird
das an Y/C IN eingespeiste Signal ausgewählt.
Y/C IN/OUT (4-polige DIN-Minibuchsen)
Hierbei handelt es sich um die Ein-/Ausgänge für
getrennte Y/C-Signale. Verbinden Sie diese
Anschlüsse mit den Ein-/Ausgängen für getrennte
Y/C-Signale an einem Videorecorder, einer
Videokamera oder einem anderen Videogerät.
VIDEO IN/OUT (BNC-Anschlüsse)
Hierbei handelt es sich um die Ein-/Ausgänge für
FBAS-Signale. Verbinden Sie diese Anschlüsse mit
den Ein-/Ausgängen für FBAS-Signale an einem
Videorecorder, einer Videokamera oder einem
anderen Videogerät.
56
Lage und Funktion der Teile und Bedienelemente
2
3
4
5 6 7
AC IN
LINE A
LINE B
RGB/COMPONENT
G/Y
IN
OUT
IN
OUT
IN
OUT
B/P
B
VIDEO
VIDEO
IN
OUT
IN
OUT
IN
OUT
R/P
AUDIO
AUDIO
R
PVM-9L3/PVM-9L2
1
8
LINE A
IN
IN
VIDEO
IN
AUDIO
PARALLEL REMOTE
OPTION AUDIO INPUT
PARALLEL
1
2
REMOTE
LINE B
IN
VIDEO
IN
AUDIO
EXT
IN
OUT
EXT SYNC
SYNC
IN
1
129X
OPTION AUDIO INPUT
IN
OUT
AC IN
AUDIO
2
AUDIO IN/OUT (Cinchbuchsen)
Hierbei handelt es sich um die Ein-/Ausgänge für
Audiosignale. Verbinden Sie diese Anschlüsse mit
den Audio-Ein-/Ausgängen an einem
angeschlossenen Gerät, zum Beispiel einem
Videorecorder.
d LINE B-Anschlüsse
Line-Eingänge für FBAS-Signale und Audiosignale
sowie entsprechende Durchschleifausgänge.
Drücken Sie die Taste LINE B am Bedienfeld des
Monitors, um diese Eingangssignale auszuwählen.
VIDEO IN/OUT (BNC-Anschlüsse)
Hierbei handelt es sich um die Ein-/Ausgänge für
FBAS-Signale. Verbinden Sie diese Anschlüsse mit
den Ein-/Ausgängen für FBAS-Signale an einem
Videorecorder, einer Videokamera oder einem
anderen Videogerät.
AUDIO IN/OUT (Cinchbuchsen)
Hierbei handelt es sich um die Ein-/Ausgänge für
Audiosignale. Verbinden Sie diese Anschlüsse mit
den Audio-Ein-/Ausgängen an einem
angeschlossenen Gerät, zum Beispiel einem
Videorecorder.
e RGB/COMPONENT-Anschlüsse (nur beim
PVM-14L2/PVM-20L2)
Eingänge für analoge RGB-Signale oder
Farbdifferenzsignale (Y, P
Durchschleifausgänge.
Drücken Sie die Taste RGB/COMPONENT am
Bedienfeld des Monitors, um diese Eingangssignale
auszuwählen.
LINE A
IN
OUT
3
IN
VIDEO
OUT
IN
AUDIO
OUT
OUT
OUT
OUT
7
PARALLEL
REMOTE
OUT
+
DC
OUT
12V IN
LINE B
IN
VIDEO
OUT
OUT
4
2
IN
AUDIO
OUT
EXT SYNC
6
IN
OUT
q;
9
8
1
2
OPTION AUDIO INPUT
, P
) sowie entsprechende
B
R
