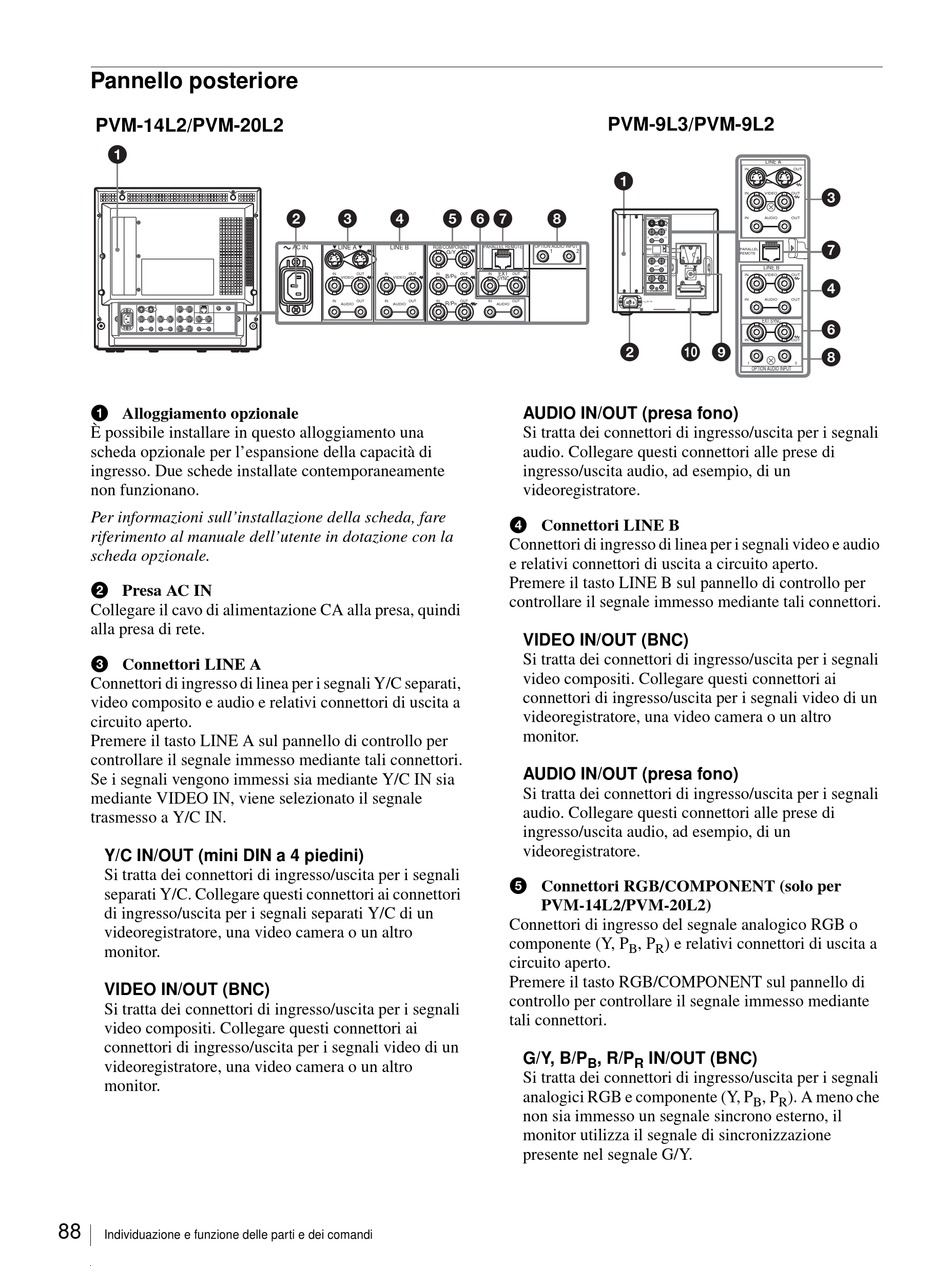

Pannello posteriore

PVM-14L2/PVM-20L2
1
a Alloggiamento opzionale
È possibile installare in questo alloggiamento una
scheda opzionale per l'espansione della capacità di
ingresso. Due schede installate contemporaneamente
non funzionano.
Per informazioni sull'installazione della scheda, fare
riferimento al manuale dell'utente in dotazione con la
scheda opzionale.
b Presa AC IN
Collegare il cavo di alimentazione CA alla presa, quindi
alla presa di rete.
c Connettori LINE A
Connettori di ingresso di linea per i segnali Y/C separati,
video composito e audio e relativi connettori di uscita a
circuito aperto.
Premere il tasto LINE A sul pannello di controllo per
controllare il segnale immesso mediante tali connettori.
Se i segnali vengono immessi sia mediante Y/C IN sia
mediante VIDEO IN, viene selezionato il segnale
trasmesso a Y/C IN.
Y/C IN/OUT (mini DIN a 4 piedini)
Si tratta dei connettori di ingresso/uscita per i segnali
separati Y/C. Collegare questi connettori ai connettori
di ingresso/uscita per i segnali separati Y/C di un
videoregistratore, una video camera o un altro
monitor.
VIDEO IN/OUT (BNC)
Si tratta dei connettori di ingresso/uscita per i segnali
video compositi. Collegare questi connettori ai
connettori di ingresso/uscita per i segnali video di un
videoregistratore, una video camera o un altro
monitor.
88
Individuazione e funzione delle parti e dei comandi
2
3
4
5 6 7
AC IN
LINE A
LINE B
RGB/COMPONENT
G/Y
IN
OUT
IN
OUT
IN
OUT
B/P
B
VIDEO
VIDEO
IN
OUT
IN
OUT
IN
OUT
R/P
AUDIO
AUDIO
R
PVM-9L3/PVM-9L2
1
8
LINE A
IN
IN
VIDEO
IN
AUDIO
PARALLEL REMOTE
OPTION AUDIO INPUT
PARALLEL
1
2
REMOTE
LINE B
IN
VIDEO
IN
AUDIO
EXT
IN
OUT
EXT SYNC
SYNC
IN
1
129X
OPTION AUDIO INPUT
IN
OUT
AC IN
AUDIO
2
AUDIO IN/OUT (presa fono)
Si tratta dei connettori di ingresso/uscita per i segnali
audio. Collegare questi connettori alle prese di
ingresso/uscita audio, ad esempio, di un
videoregistratore.
d Connettori LINE B
Connettori di ingresso di linea per i segnali video e audio
e relativi connettori di uscita a circuito aperto.
Premere il tasto LINE B sul pannello di controllo per
controllare il segnale immesso mediante tali connettori.
VIDEO IN/OUT (BNC)
Si tratta dei connettori di ingresso/uscita per i segnali
video compositi. Collegare questi connettori ai
connettori di ingresso/uscita per i segnali video di un
videoregistratore, una video camera o un altro
monitor.
AUDIO IN/OUT (presa fono)
Si tratta dei connettori di ingresso/uscita per i segnali
audio. Collegare questi connettori alle prese di
ingresso/uscita audio, ad esempio, di un
videoregistratore.
e Connettori RGB/COMPONENT (solo per
PVM-14L2/PVM-20L2)
Connettori di ingresso del segnale analogico RGB o
componente (Y, P
, P
B
R
circuito aperto.
Premere il tasto RGB/COMPONENT sul pannello di
controllo per controllare il segnale immesso mediante
tali connettori.
G/Y, B/P
, R/P
IN/OUT (BNC)
B
R
Si tratta dei connettori di ingresso/uscita per i segnali
analogici RGB e componente (Y, P
non sia immesso un segnale sincrono esterno, il
monitor utilizza il segnale di sincronizzazione
presente nel segnale G/Y.
LINE A
IN
OUT
3
IN
VIDEO
OUT
IN
AUDIO
OUT
OUT
OUT
OUT
7
PARALLEL
REMOTE
OUT
+
DC
OUT
12V IN
LINE B
IN
VIDEO
OUT
OUT
4
2
IN
AUDIO
OUT
EXT SYNC
6
IN
OUT
q;
9
8
1
2
OPTION AUDIO INPUT
) e relativi connettori di uscita a
, P
). A meno che
B
R
