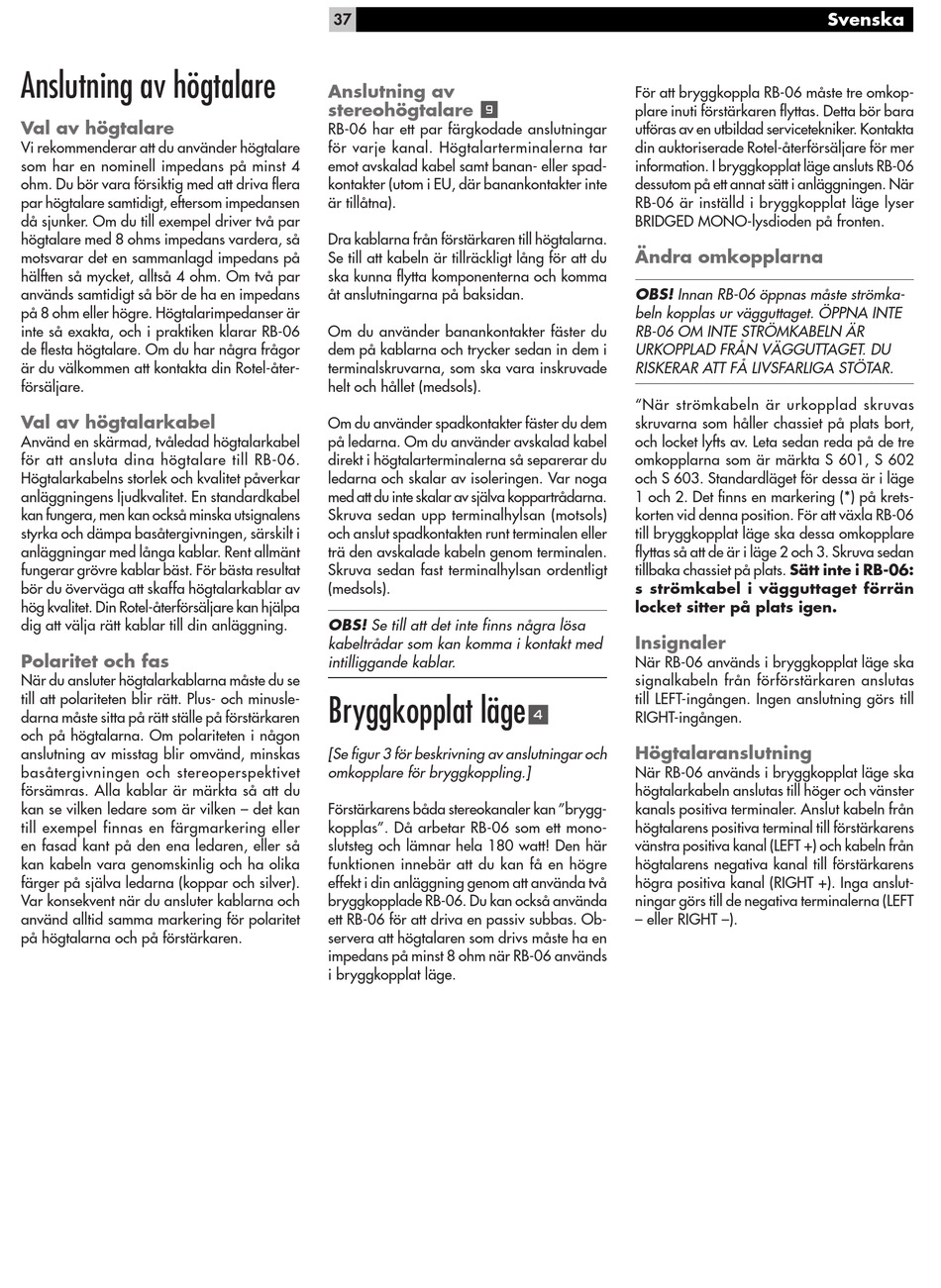

Rotel RB-06 Owner's Manual page 37

Anslutning av högtalare
Val av högtalare
Vi rekommenderar att du använder högtalare
som har en nominell impedans på minst 4
ohm. Du bör vara försiktig med att driva flera
par högtalare samtidigt, eftersom impedansen
då sjunker. Om du till exempel driver två par
högtalare med 8 ohms impedans vardera, så
motsvarar det en sammanlagd impedans på
hälften så mycket, alltså 4 ohm. Om två par
används samtidigt så bör de ha en impedans
på 8 ohm eller högre. Högtalarimpedanser är
inte så exakta, och i praktiken klarar RB-06
de flesta högtalare. Om du har några frågor
är du välkommen att kontakta din Rotel-åter-
försäljare.
Val av högtalarkabel
Använd en skärmad, tvåledad högtalarkabel
för att ansluta dina högtalare till RB-06.
Högtalarkabelns storlek och kvalitet påverkar
anläggningens ljudkvalitet. En standardkabel
kan fungera, men kan också minska utsignalens
styrka och dämpa basåtergivningen, särskilt i
anläggningar med långa kablar. Rent allmänt
fungerar grövre kablar bäst. För bästa resultat
bör du överväga att skaffa högtalarkablar av
hög kvalitet. Din Rotel-återförsäljare kan hjälpa
dig att välja rätt kablar till din anläggning.
Polaritet och fas
När du ansluter högtalarkablarna måste du se
till att polariteten blir rätt. Plus- och minusle-
darna måste sitta på rätt ställe på förstärkaren
och på högtalarna. Om polariteten i någon
anslutning av misstag blir omvänd, minskas
basåtergivningen och stereoperspektivet
försämras. Alla kablar är märkta så att du
kan se vilken ledare som är vilken – det kan
till exempel finnas en färgmarkering eller
en fasad kant på den ena ledaren, eller så
kan kabeln vara genomskinlig och ha olika
färger på själva ledarna (koppar och silver).
Var konsekvent när du ansluter kablarna och
använd alltid samma markering för polaritet
på högtalarna och på förstärkaren.
37
Anslutning av
stereohögtalare
9
RB-06 har ett par färgkodade anslutningar
för varje kanal. Högtalarterminalerna tar
emot avskalad kabel samt banan- eller spad-
kontakter (utom i EU, där banankontakter inte
är tillåtna).
Dra kablarna från förstärkaren till högtalarna.
Se till att kabeln är tillräckligt lång för att du
ska kunna flytta komponenterna och komma
åt anslutningarna på baksidan.
Om du använder banankontakter fäster du
dem på kablarna och trycker sedan in dem i
terminalskruvarna, som ska vara inskruvade
helt och hållet (medsols).
Om du använder spadkontakter fäster du dem
på ledarna. Om du använder avskalad kabel
direkt i högtalarterminalerna så separerar du
ledarna och skalar av isoleringen. Var noga
med att du inte skalar av själva koppartrådarna.
Skruva sedan upp terminalhylsan (motsols)
och anslut spadkontakten runt terminalen eller
trä den avskalade kabeln genom terminalen.
Skruva sedan fast terminalhylsan ordentligt
(medsols).
OBS! Se till att det inte finns några lösa
kabeltrådar som kan komma i kontakt med
intilliggande kablar.
Bryggkopplat läge
[Se figur 3 för beskrivning av anslutningar och
omkopplare för bryggkoppling.]
Förstärkarens båda stereokanaler kan "brygg-
kopplas". Då arbetar RB-06 som ett mono-
slutsteg och lämnar hela 180 watt! Den här
funktionen innebär att du kan få en högre
effekt i din anläggning genom att använda två
bryggkopplade RB-06. Du kan också använda
ett RB-06 för att driva en passiv subbas. Ob-
servera att högtalaren som drivs måste ha en
impedans på minst 8 ohm när RB-06 används
i bryggkopplat läge.
För att bryggkoppla RB-06 måste tre omkop-
plare inuti förstärkaren flyttas. Detta bör bara
utföras av en utbildad servicetekniker. Kontakta
din auktoriserade Rotel-återförsäljare för mer
information. I bryggkopplat läge ansluts RB-06
dessutom på ett annat sätt i anläggningen. När
RB-06 är inställd i bryggkopplat läge lyser
BRIDGED MONO-lysdioden på fronten.
Ändra omkopplarna
OBS! Innan RB-06 öppnas måste strömka-
beln kopplas ur vägguttaget. ÖPPNA INTE
RB-06 OM INTE STRÖMKABELN ÄR
URKOPPLAD FRÅN VÄGGUTTAGET. DU
RISKERAR ATT FÅ LIVSFARLIGA STÖTAR.
"När strömkabeln är urkopplad skruvas
skruvarna som håller chassiet på plats bort,
och locket lyfts av. Leta sedan reda på de tre
omkopplarna som är märkta S 601, S 602
och S 603. Standardläget för dessa är i läge
1 och 2. Det finns en markering (*) på krets-
korten vid denna position. För att växla RB-06
till bryggkopplat läge ska dessa omkopplare
flyttas så att de är i läge 2 och 3. Skruva sedan
tillbaka chassiet på plats. Sätt inte i RB-06:
s strömkabel i vägguttaget förrän
locket sitter på plats igen.
Insignaler
När RB-06 används i bryggkopplat läge ska
signalkabeln från förförstärkaren anslutas
till LEFT-ingången. Ingen anslutning görs till
4
RIGHT-ingången.
Högtalaranslutning
När RB-06 används i bryggkopplat läge ska
högtalarkabeln anslutas till höger och vänster
kanals positiva terminaler. Anslut kabeln från
högtalarens positiva terminal till förstärkarens
vänstra positiva kanal (LEFT +) och kabeln från
högtalarens negativa kanal till förstärkarens
högra positiva kanal (RIGHT +). Inga anslut-
ningar görs till de negativa terminalerna (LEFT
– eller RIGHT –).
