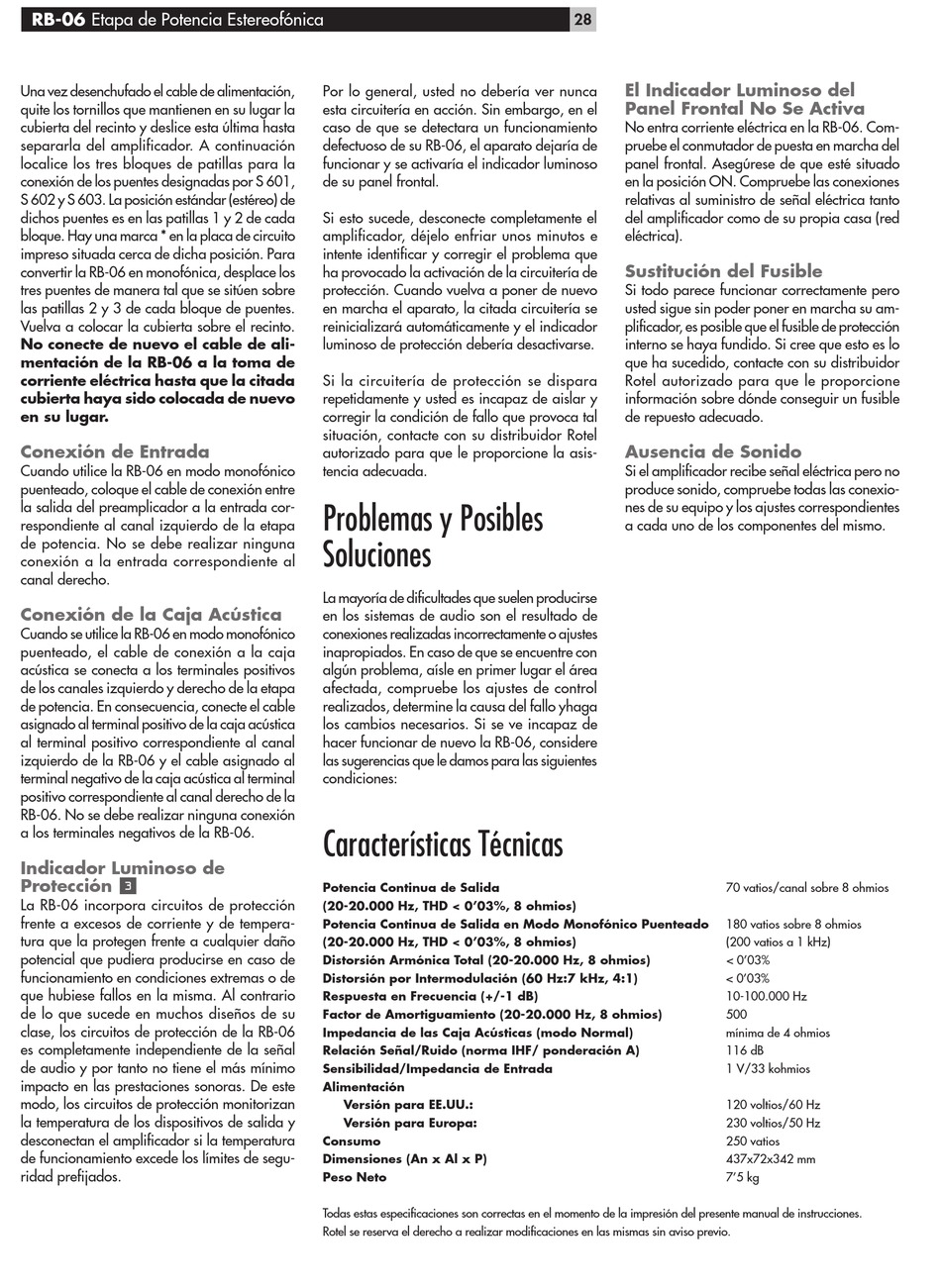

Rotel RB-06 Owner's Manual page 28

RB-06 Etapa de Potencia Estereofónica
Una vez desenchufado el cable de alimentación,
quite los tornillos que mantienen en su lugar la
cubierta del recinto y deslice esta última hasta
separarla del amplificador. A continuación
localice los tres bloques de patillas para la
conexión de los puentes designadas por S 601,
S 602 y S 603. La posición estándar (estéreo) de
dichos puentes es en las patillas 1 y 2 de cada
bloque. Hay una marca * en la placa de circuito
impreso situada cerca de dicha posición. Para
convertir la RB-06 en monofónica, desplace los
tres puentes de manera tal que se sitúen sobre
las patillas 2 y 3 de cada bloque de puentes.
Vuelva a colocar la cubierta sobre el recinto.
No conecte de nuevo el cable de ali-
mentación de la RB-06 a la toma de
corriente eléctrica hasta que la citada
cubierta haya sido colocada de nuevo
en su lugar.
Conexión de Entrada
Cuando utilice la RB-06 en modo monofónico
puenteado, coloque el cable de conexión entre
la salida del preamplicador a la entrada cor-
respondiente al canal izquierdo de la etapa
de potencia. No se debe realizar ninguna
conexión a la entrada correspondiente al
canal derecho.
Conexión de la Caja Acústica
Cuando se utilice la RB-06 en modo monofónico
puenteado, el cable de conexión a la caja
acústica se conecta a los terminales positivos
de los canales izquierdo y derecho de la etapa
de potencia. En consecuencia, conecte el cable
asignado al terminal positivo de la caja acústica
al terminal positivo correspondiente al canal
izquierdo de la RB-06 y el cable asignado al
terminal negativo de la caja acústica al terminal
positivo correspondiente al canal derecho de la
RB-06. No se debe realizar ninguna conexión
a los terminales negativos de la RB-06.
Indicador Luminoso de
Protección
3
La RB-06 incorpora circuitos de protección
frente a excesos de corriente y de tempera-
tura que la protegen frente a cualquier daño
potencial que pudiera producirse en caso de
funcionamiento en condiciones extremas o de
que hubiese fallos en la misma. Al contrario
de lo que sucede en muchos diseños de su
clase, los circuitos de protección de la RB-06
es completamente independiente de la señal
de audio y por tanto no tiene el más mínimo
impacto en las prestaciones sonoras. De este
modo, los circuitos de protección monitorizan
la temperatura de los dispositivos de salida y
desconectan el amplificador si la temperatura
de funcionamiento excede los límites de segu-
ridad prefijados.
Por lo general, usted no debería ver nunca
esta circuitería en acción. Sin embargo, en el
caso de que se detectara un funcionamiento
defectuoso de su RB-06, el aparato dejaría de
funcionar y se activaría el indicador luminoso
de su panel frontal.
Si esto sucede, desconecte completamente el
amplificador, déjelo enfriar unos minutos e
intente identificar y corregir el problema que
ha provocado la activación de la circuitería de
protección. Cuando vuelva a poner de nuevo
en marcha el aparato, la citada circuitería se
reinicializará automáticamente y el indicador
luminoso de protección debería desactivarse.
Si la circuitería de protección se dispara
repetidamente y usted es incapaz de aislar y
corregir la condición de fallo que provoca tal
situación, contacte con su distribuidor Rotel
autorizado para que le proporcione la asis-
tencia adecuada.
Problemas y Posibles
Soluciones
La mayoría de dificultades que suelen producirse
en los sistemas de audio son el resultado de
conexiones realizadas incorrectamente o ajustes
inapropiados. En caso de que se encuentre con
algún problema, aísle en primer lugar el área
afectada, compruebe los ajustes de control
realizados, determine la causa del fallo yhaga
los cambios necesarios. Si se ve incapaz de
hacer funcionar de nuevo la RB-06, considere
las sugerencias que le damos para las siguientes
condiciones:
Características Técnicas
Potencia Continua de Salida
(20-20.000 Hz, THD < 0'03%, 8 ohmios)
Potencia Continua de Salida en Modo Monofónico Puenteado
(20-20.000 Hz, THD < 0'03%, 8 ohmios)
Distorsión Armónica Total (20-20.000 Hz, 8 ohmios)
Distorsión por Intermodulación (60 Hz:7 kHz, 4:1)
Respuesta en Frecuencia (+/-1 dB)
Factor de Amortiguamiento (20-20.000 Hz, 8 ohmios)
Impedancia de las Caja Acústicas (modo Normal)
Relación Señal/Ruido (norma IHF/ ponderación A)
Sensibilidad/Impedancia de Entrada
Alimentación
Versión para EE.UU.:
Versión para Europa:
Consumo
Dimensiones (An x Al x P)
Peso Neto
Todas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones.
Rotel se reserva el derecho a realizar modificaciones en las mismas sin aviso previo.
28
El Indicador Luminoso del
Panel Frontal No Se Activa
No entra corriente eléctrica en la RB-06. Com-
pruebe el conmutador de puesta en marcha del
panel frontal. Asegúrese de que esté situado
en la posición ON. Compruebe las conexiones
relativas al suministro de señal eléctrica tanto
del amplificador como de su propia casa (red
eléctrica).
Sustitución del Fusible
Si todo parece funcionar correctamente pero
usted sigue sin poder poner en marcha su am-
plificador, es posible que el fusible de protección
interno se haya fundido. Si cree que esto es lo
que ha sucedido, contacte con su distribuidor
Rotel autorizado para que le proporcione
información sobre dónde conseguir un fusible
de repuesto adecuado.
Ausencia de Sonido
Si el amplificador recibe señal eléctrica pero no
produce sonido, compruebe todas las conexio-
nes de su equipo y los ajustes correspondientes
a cada uno de los componentes del mismo.
70 vatios/canal sobre 8 ohmios
180 vatios sobre 8 ohmios
(200 vatios a 1 kHz)
< 0'03%
< 0'03%
10-100.000 Hz
500
mínima de 4 ohmios
116 dB
1 V/33 kohmios
120 voltios/60 Hz
230 voltios/50 Hz
250 vatios
437x72x342 mm
7'5 kg
