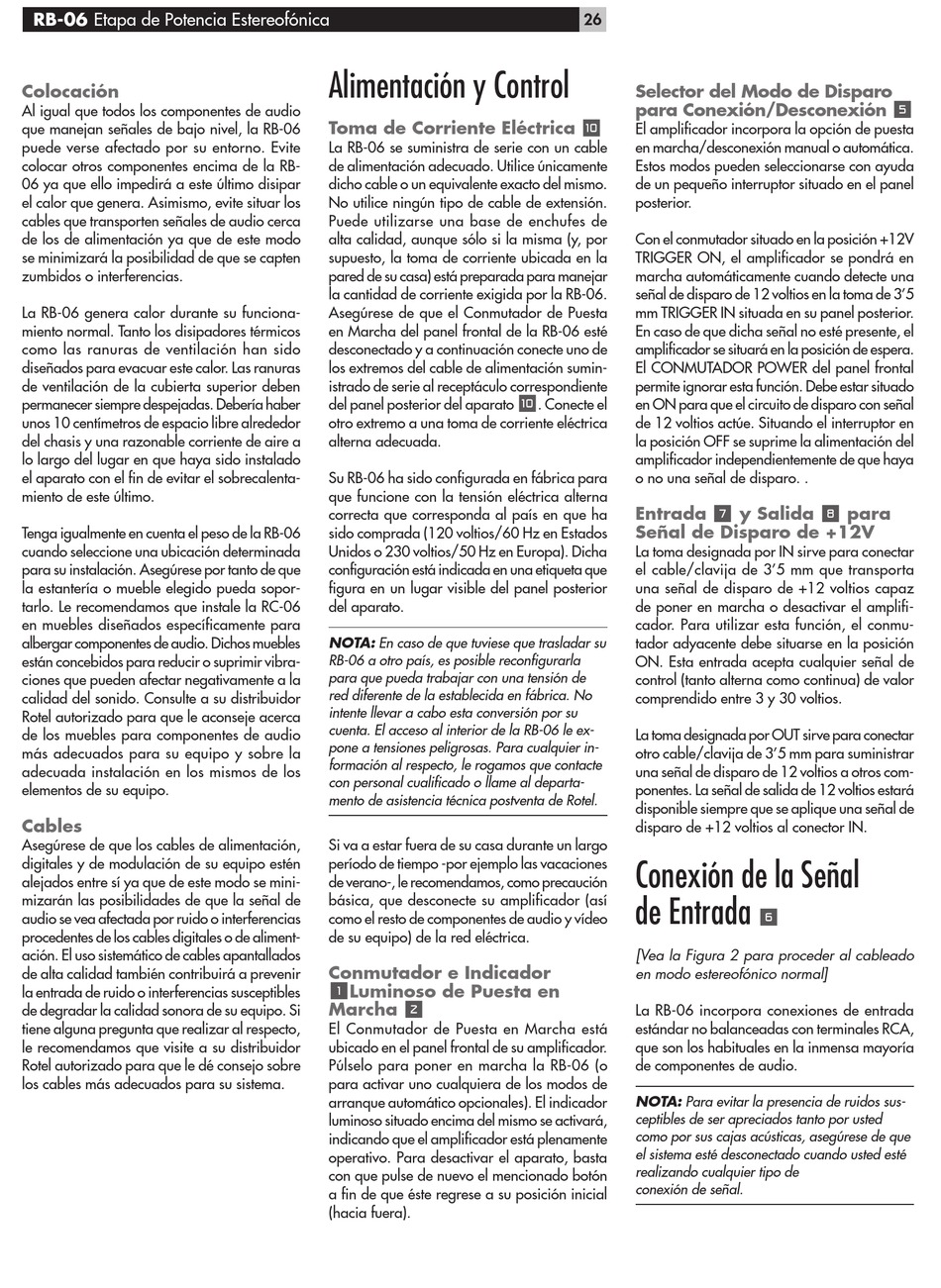

RB-06 Etapa de Potencia Estereofónica
Colocación
Al igual que todos los componentes de audio
que manejan señales de bajo nivel, la RB-06
puede verse afectado por su entorno. Evite
colocar otros componentes encima de la RB-
06 ya que ello impedirá a este último disipar
el calor que genera. Asimismo, evite situar los
cables que transporten señales de audio cerca
de los de alimentación ya que de este modo
se minimizará la posibilidad de que se capten
zumbidos o interferencias.
La RB-06 genera calor durante su funciona-
miento normal. Tanto los disipadores térmicos
como las ranuras de ventilación han sido
diseñados para evacuar este calor. Las ranuras
de ventilación de la cubierta superior deben
permanecer siempre despejadas. Debería haber
unos 10 centímetros de espacio libre alrededor
del chasis y una razonable corriente de aire a
lo largo del lugar en que haya sido instalado
el aparato con el fin de evitar el sobrecalenta-
miento de este último.
Tenga igualmente en cuenta el peso de la RB-06
cuando seleccione una ubicación determinada
para su instalación. Asegúrese por tanto de que
la estantería o mueble elegido pueda sopor-
tarlo. Le recomendamos que instale la RC-06
en muebles diseñados específicamente para
albergar componentes de audio. Dichos muebles
están concebidos para reducir o suprimir vibra-
ciones que pueden afectar negativamente a la
calidad del sonido. Consulte a su distribuidor
Rotel autorizado para que le aconseje acerca
de los muebles para componentes de audio
más adecuados para su equipo y sobre la
adecuada instalación en los mismos de los
elementos de su equipo.
Cables
Asegúrese de que los cables de alimentación,
digitales y de modulación de su equipo estén
alejados entre sí ya que de este modo se mini-
mizarán las posibilidades de que la señal de
audio se vea afectada por ruido o interferencias
procedentes de los cables digitales o de aliment-
ación. El uso sistemático de cables apantallados
de alta calidad también contribuirá a prevenir
la entrada de ruido o interferencias susceptibles
de degradar la calidad sonora de su equipo. Si
tiene alguna pregunta que realizar al respecto,
le recomendamos que visite a su distribuidor
Rotel autorizado para que le dé consejo sobre
los cables más adecuados para su sistema.
Alimentación y Control
Toma de Corriente Eléctrica
La RB-06 se suministra de serie con un cable
de alimentación adecuado. Utilice únicamente
dicho cable o un equivalente exacto del mismo.
No utilice ningún tipo de cable de extensión.
Puede utilizarse una base de enchufes de
alta calidad, aunque sólo si la misma (y, por
supuesto, la toma de corriente ubicada en la
pared de su casa) está preparada para manejar
la cantidad de corriente exigida por la RB-06.
Asegúrese de que el Conmutador de Puesta
en Marcha del panel frontal de la RB-06 esté
desconectado y a continuación conecte uno de
los extremos del cable de alimentación sumin-
istrado de serie al receptáculo correspondiente
del panel posterior del aparato
otro extremo a una toma de corriente eléctrica
alterna adecuada.
Su RB-06 ha sido configurada en fábrica para
que funcione con la tensión eléctrica alterna
correcta que corresponda al país en que ha
sido comprada (120 voltios/60 Hz en Estados
Unidos o 230 voltios/50 Hz en Europa). Dicha
configuración está indicada en una etiqueta que
figura en un lugar visible del panel posterior
del aparato.
NOTA: En caso de que tuviese que trasladar su
RB-06 a otro país, es posible reconfigurarla
para que pueda trabajar con una tensión de
red diferente de la establecida en fábrica. No
intente llevar a cabo esta conversión por su
cuenta. El acceso al interior de la RB-06 le ex-
pone a tensiones peligrosas. Para cualquier in-
formación al respecto, le rogamos que contacte
con personal cualificado o llame al departa-
mento de asistencia técnica postventa de Rotel.
Si va a estar fuera de su casa durante un largo
período de tiempo -por ejemplo las vacaciones
de verano-, le recomendamos, como precaución
básica, que desconecte su amplificador (así
como el resto de componentes de audio y vídeo
de su equipo) de la red eléctrica.
Conmutador e Indicador
Luminoso de Puesta en
1
Marcha
2
El Conmutador de Puesta en Marcha está
ubicado en el panel frontal de su amplificador.
Púlselo para poner en marcha la RB-06 (o
para activar uno cualquiera de los modos de
arranque automático opcionales). El indicador
luminoso situado encima del mismo se activará,
indicando que el amplificador está plenamente
operativo. Para desactivar el aparato, basta
con que pulse de nuevo el mencionado botón
a fin de que éste regrese a su posición inicial
(hacia fuera).
26
Selector del Modo de Disparo
para Conexión/Desconexión
0
El amplificador incorpora la opción de puesta
en marcha/desconexión manual o automática.
Estos modos pueden seleccionarse con ayuda
de un pequeño interruptor situado en el panel
posterior.
Con el conmutador situado en la posición +12V
TRIGGER ON, el amplificador se pondrá en
marcha automáticamente cuando detecte una
señal de disparo de 12 voltios en la toma de 3'5
mm TRIGGER IN situada en su panel posterior.
En caso de que dicha señal no esté presente, el
amplificador se situará en la posición de espera.
El CONMUTADOR POWER del panel frontal
permite ignorar esta función. Debe estar situado
0
. Conecte el
en ON para que el circuito de disparo con señal
de 12 voltios actúe. Situando el interruptor en
la posición OFF se suprime la alimentación del
amplificador independientemente de que haya
o no una señal de disparo. .
Entrada
Señal de Disparo de +12V
La toma designada por IN sirve para conectar
el cable/clavija de 3'5 mm que transporta
una señal de disparo de +12 voltios capaz
de poner en marcha o desactivar el amplifi-
cador. Para utilizar esta función, el conmu-
tador adyacente debe situarse en la posición
ON. Esta entrada acepta cualquier señal de
control (tanto alterna como continua) de valor
comprendido entre 3 y 30 voltios.
La toma designada por OUT sirve para conectar
otro cable/clavija de 3'5 mm para suministrar
una señal de disparo de 12 voltios a otros com-
ponentes. La señal de salida de 12 voltios estará
disponible siempre que se aplique una señal de
disparo de +12 voltios al conector IN.
Conexión de la Señal
de Entrada
[Vea la Figura 2 para proceder al cableado
en modo estereofónico normal]
La RB-06 incorpora conexiones de entrada
estándar no balanceadas con terminales RCA,
que son los habituales en la inmensa mayoría
de componentes de audio.
NOTA: Para evitar la presencia de ruidos sus-
ceptibles de ser apreciados tanto por usted
como por sus cajas acústicas, asegúrese de que
el sistema esté desconectado cuando usted esté
realizando cualquier tipo de
conexión de señal.
y Salida
para
7
8
6
5
