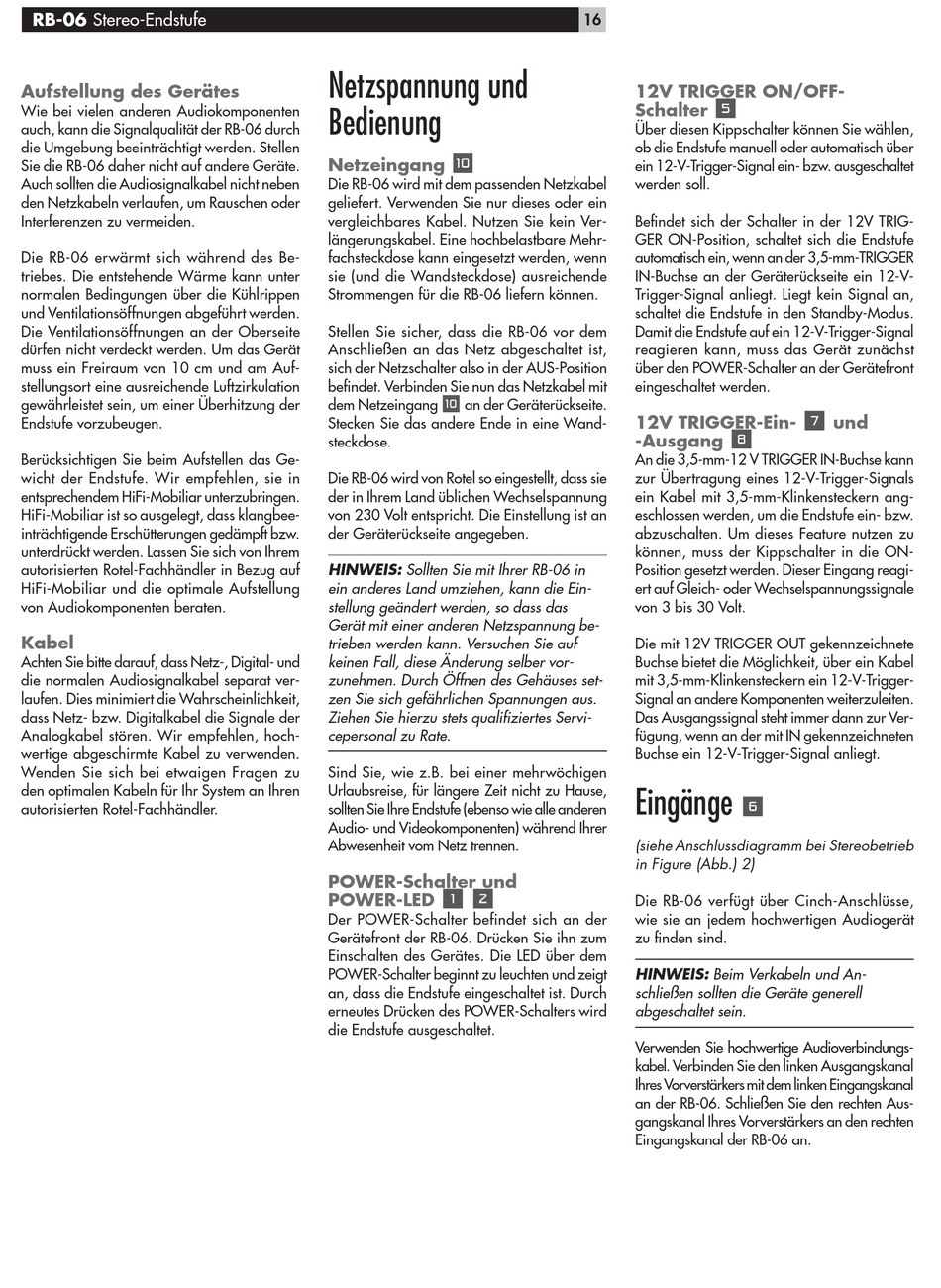

Rotel RB-06 Owner's Manual page 16

RB-06 Stereo-Endstufe
Aufstellung des Gerätes
Wie bei vielen anderen Audiokomponenten
auch, kann die Signalqualität der RB-06 durch
die Umgebung beeinträchtigt werden. Stellen
Sie die RB-06 daher nicht auf andere Geräte.
Auch sollten die Audiosignalkabel nicht neben
den Netzkabeln verlaufen, um Rauschen oder
Interferenzen zu vermeiden.
Die RB-06 erwärmt sich während des Be-
triebes. Die entstehende Wärme kann unter
normalen Bedingungen über die Kühlrippen
und Ventilationsöffnungen abgeführt werden.
Die Ventilationsöffnungen an der Oberseite
dürfen nicht verdeckt werden. Um das Gerät
muss ein Freiraum von 10 cm und am Auf-
stellungsort eine ausreichende Luftzirkulation
gewährleistet sein, um einer Überhitzung der
Endstufe vorzubeugen.
Berücksichtigen Sie beim Aufstellen das Ge-
wicht der Endstufe. Wir empfehlen, sie in
entsprechendem HiFi-Mobiliar unterzubringen.
HiFi-Mobiliar ist so ausgelegt, dass klangbee-
inträchtigende Erschütterungen gedämpft bzw.
unterdrückt werden. Lassen Sie sich von Ihrem
autorisierten Rotel-Fachhändler in Bezug auf
HiFi-Mobiliar und die optimale Aufstellung
von Audiokomponenten beraten.
Kabel
Achten Sie bitte darauf, dass Netz-, Digital- und
die normalen Audiosignalkabel separat ver-
laufen. Dies minimiert die Wahrscheinlichkeit,
dass Netz- bzw. Digitalkabel die Signale der
Analogkabel stören. Wir empfehlen, hoch-
wertige abgeschirmte Kabel zu verwenden.
Wenden Sie sich bei etwaigen Fragen zu
den optimalen Kabeln für Ihr System an Ihren
autorisierten Rotel-Fachhändler.
Netzspannung und
Bedienung
Netzeingang
0
Die RB-06 wird mit dem passenden Netzkabel
geliefert. Verwenden Sie nur dieses oder ein
vergleichbares Kabel. Nutzen Sie kein Ver-
längerungskabel. Eine hochbelastbare Mehr-
fachsteckdose kann eingesetzt werden, wenn
sie (und die Wandsteckdose) ausreichende
Strommengen für die RB-06 liefern können.
Stellen Sie sicher, dass die RB-06 vor dem
Anschließen an das Netz abgeschaltet ist,
sich der Netzschalter also in der AUS-Position
befindet. Verbinden Sie nun das Netzkabel mit
dem Netzeingang 0 an der Geräterückseite.
Stecken Sie das andere Ende in eine Wand-
steckdose.
Die RB-06 wird von Rotel so eingestellt, dass sie
der in Ihrem Land üblichen Wechselspannung
von 230 Volt entspricht. Die Einstellung ist an
der Geräterückseite angegeben.
HINWEIS: Sollten Sie mit Ihrer RB-06 in
ein anderes Land umziehen, kann die Ein-
stellung geändert werden, so dass das
Gerät mit einer anderen Netzspannung be-
trieben werden kann. Versuchen Sie auf
keinen Fall, diese Änderung selber vor-
zunehmen. Durch Öffnen des Gehäuses set-
zen Sie sich gefährlichen Spannungen aus.
Ziehen Sie hierzu stets qualifiziertes Servi-
cepersonal zu Rate.
Sind Sie, wie z.B. bei einer mehrwöchigen
Urlaubsreise, für längere Zeit nicht zu Hause,
sollten Sie Ihre Endstufe (ebenso wie alle anderen
Audio- und Videokomponenten) während Ihrer
Abwesenheit vom Netz trennen.
POWER-Schalter und
POWER-LED
1 2
Der POWER-Schalter befindet sich an der
Gerätefront der RB-06. Drücken Sie ihn zum
Einschalten des Gerätes. Die LED über dem
POWER-Schalter beginnt zu leuchten und zeigt
an, dass die Endstufe eingeschaltet ist. Durch
erneutes Drücken des POWER-Schalters wird
die Endstufe ausgeschaltet.
16
12V TRIGGER ON/OFF-
Schalter
5
Über diesen Kippschalter können Sie wählen,
ob die Endstufe manuell oder automatisch über
ein 12-V-Trigger-Signal ein- bzw. ausgeschaltet
werden soll.
Befindet sich der Schalter in der 12V TRIG-
GER ON-Position, schaltet sich die Endstufe
automatisch ein, wenn an der 3,5-mm-TRIGGER
IN-Buchse an der Geräterückseite ein 12-V-
Trigger-Signal anliegt. Liegt kein Signal an,
schaltet die Endstufe in den Standby-Modus.
Damit die Endstufe auf ein 12-V-Trigger-Signal
reagieren kann, muss das Gerät zunächst
über den POWER-Schalter an der Gerätefront
eingeschaltet werden.
12V TRIGGER-Ein-
-Ausgang
8
An die 3,5-mm-12 V TRIGGER IN-Buchse kann
zur Übertragung eines 12-V-Trigger-Signals
ein Kabel mit 3,5-mm-Klinkensteckern ang-
eschlossen werden, um die Endstufe ein- bzw.
abzuschalten. Um dieses Feature nutzen zu
können, muss der Kippschalter in die ON-
Position gesetzt werden. Dieser Eingang reagi-
ert auf Gleich- oder Wechselspannungssignale
von 3 bis 30 Volt.
Die mit 12V TRIGGER OUT gekennzeichnete
Buchse bietet die Möglichkeit, über ein Kabel
mit 3,5-mm-Klinkensteckern ein 12-V-Trigger-
Signal an andere Komponenten weiterzuleiten.
Das Ausgangssignal steht immer dann zur Ver-
fügung, wenn an der mit IN gekennzeichneten
Buchse ein 12-V-Trigger-Signal anliegt.
Eingänge
6
(siehe Anschlussdiagramm bei Stereobetrieb
in Figure (Abb.) 2)
Die RB-06 verfügt über Cinch-Anschlüsse,
wie sie an jedem hochwertigen Audiogerät
zu finden sind.
HINWEIS: Beim Verkabeln und An-
schließen sollten die Geräte generell
abgeschaltet sein.
Verwenden Sie hochwertige Audioverbindungs-
kabel. Verbinden Sie den linken Ausgangskanal
Ihres Vorverstärkers mit dem linken Eingangskanal
an der RB-06. Schließen Sie den rechten Aus-
gangskanal Ihres Vorverstärkers an den rechten
Eingangskanal der RB-06 an.
und
7
