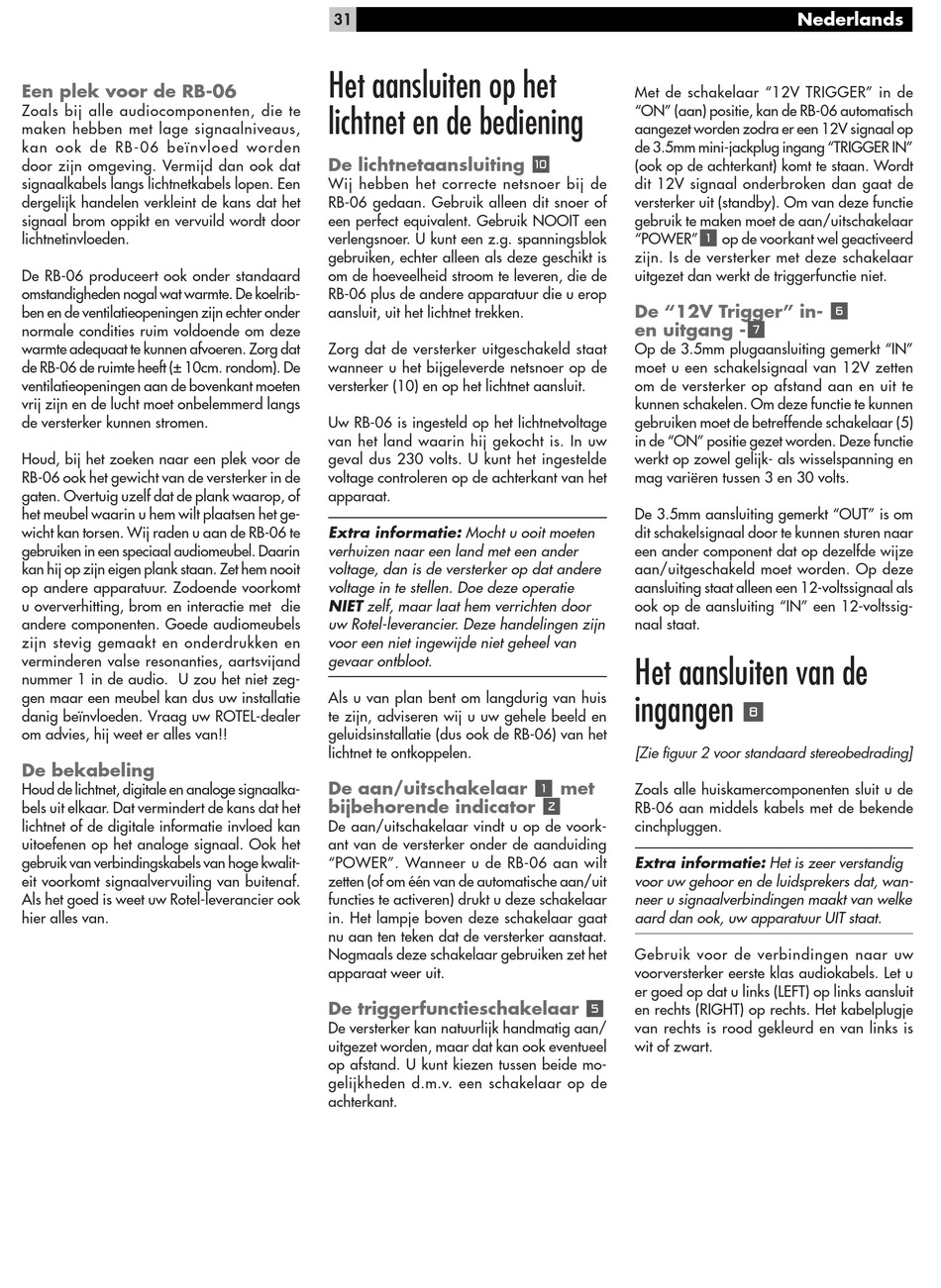

Rotel RB-06 Owner's Manual page 31

Een plek voor de RB-06
Zoals bij alle audiocomponenten, die te
maken hebben met lage signaalniveaus,
kan ook de RB-06 beïnvloed worden
door zijn omgeving. Vermijd dan ook dat
signaalkabels langs lichtnetkabels lopen. Een
dergelijk handelen verkleint de kans dat het
signaal brom oppikt en vervuild wordt door
lichtnetinvloeden.
De RB-06 produceert ook onder standaard
omstandigheden nogal wat warmte. De koelrib-
ben en de ventilatieopeningen zijn echter onder
normale condities ruim voldoende om deze
warmte adequaat te kunnen afvoeren. Zorg dat
de RB-06 de ruimte heeft (± 10cm. rondom). De
ventilatieopeningen aan de bovenkant moeten
vrij zijn en de lucht moet onbelemmerd langs
de versterker kunnen stromen.
Houd, bij het zoeken naar een plek voor de
RB-06 ook het gewicht van de versterker in de
gaten. Overtuig uzelf dat de plank waarop, of
het meubel waarin u hem wilt plaatsen het ge-
wicht kan torsen. Wij raden u aan de RB-06 te
gebruiken in een speciaal audiomeubel. Daarin
kan hij op zijn eigen plank staan. Zet hem nooit
op andere apparatuur. Zodoende voorkomt
u oververhitting, brom en interactie met die
andere componenten. Goede audiomeubels
zijn stevig gemaakt en onderdrukken en
verminderen valse resonanties, aartsvijand
nummer 1 in de audio. U zou het niet zeg-
gen maar een meubel kan dus uw installatie
danig beïnvloeden. Vraag uw ROTEL-dealer
om advies, hij weet er alles van!!
De bekabeling
Houd de lichtnet, digitale en analoge signaalka-
bels uit elkaar. Dat vermindert de kans dat het
lichtnet of de digitale informatie invloed kan
uitoefenen op het analoge signaal. Ook het
gebruik van verbindingskabels van hoge kwalit-
eit voorkomt signaalvervuiling van buitenaf.
Als het goed is weet uw Rotel-leverancier ook
hier alles van.
31
Het aansluiten op het
lichtnet en de bediening
De lichtnetaansluiting
Wij hebben het correcte netsnoer bij de
RB-06 gedaan. Gebruik alleen dit snoer of
een perfect equivalent. Gebruik NOOIT een
verlengsnoer. U kunt een z.g. spanningsblok
gebruiken, echter alleen als deze geschikt is
om de hoeveelheid stroom te leveren, die de
RB-06 plus de andere apparatuur die u erop
aansluit, uit het lichtnet trekken.
Zorg dat de versterker uitgeschakeld staat
wanneer u het bijgeleverde netsnoer op de
versterker (10) en op het lichtnet aansluit.
Uw RB-06 is ingesteld op het lichtnetvoltage
van het land waarin hij gekocht is. In uw
geval dus 230 volts. U kunt het ingestelde
voltage controleren op de achterkant van het
apparaat.
Extra informatie: Mocht u ooit moeten
verhuizen naar een land met een ander
voltage, dan is de versterker op dat andere
voltage in te stellen. Doe deze operatie
NIET zelf, maar laat hem verrichten door
uw Rotel-leverancier. Deze handelingen zijn
voor een niet ingewijde niet geheel van
gevaar ontbloot.
Als u van plan bent om langdurig van huis
te zijn, adviseren wij u uw gehele beeld en
geluidsinstallatie (dus ook de RB-06) van het
lichtnet te ontkoppelen.
De aan/uitschakelaar
bijbehorende indicator
De aan/uitschakelaar vindt u op de voork-
ant van de versterker onder de aanduiding
"POWER". Wanneer u de RB-06 aan wilt
zetten (of om één van de automatische aan/uit
functies te activeren) drukt u deze schakelaar
in. Het lampje boven deze schakelaar gaat
nu aan ten teken dat de versterker aanstaat.
Nogmaals deze schakelaar gebruiken zet het
apparaat weer uit.
De triggerfunctieschakelaar
De versterker kan natuurlijk handmatig aan/
uitgezet worden, maar dat kan ook eventueel
op afstand. U kunt kiezen tussen beide mo-
gelijkheden d.m.v. een schakelaar op de
achterkant.
Met de schakelaar "12V TRIGGER" in de
"ON" (aan) positie, kan de RB-06 automatisch
aangezet worden zodra er een 12V signaal op
de 3.5mm mini-jackplug ingang "TRIGGER IN"
0 (ook op de achterkant) komt te staan. Wordt
dit 12V signaal onderbroken dan gaat de
versterker uit (standby). Om van deze functie
gebruik te maken moet de aan/uitschakelaar
"POWER" 1
zijn. Is de versterker met deze schakelaar
uitgezet dan werkt de triggerfunctie niet.
De "12V Trigger" in-
en uitgang -
Op de 3.5mm plugaansluiting gemerkt "IN"
moet u een schakelsignaal van 12V zetten
om de versterker op afstand aan en uit te
kunnen schakelen. Om deze functie te kunnen
gebruiken moet de betreffende schakelaar (5)
in de "ON" positie gezet worden. Deze functie
werkt op zowel gelijk- als wisselspanning en
mag variëren tussen 3 en 30 volts.
De 3.5mm aansluiting gemerkt "OUT" is om
dit schakelsignaal door te kunnen sturen naar
een ander component dat op dezelfde wijze
aan/uitgeschakeld moet worden. Op deze
aansluiting staat alleen een 12-voltssignaal als
ook op de aansluiting "IN" een 12-voltssig-
naal staat.
Het aansluiten van de
ingangen
[Zie figuur 2 voor standaard stereobedrading]
met
1 Zoals alle huiskamercomponenten sluit u de
2 RB-06 aan middels kabels met de bekende
cinchpluggen.
Extra informatie: Het is zeer verstandig
voor uw gehoor en de luidsprekers dat, wan-
neer u signaalverbindingen maakt van welke
aard dan ook, uw apparatuur UIT staat.
Gebruik voor de verbindingen naar uw
voorversterker eerste klas audiokabels. Let u
er goed op dat u links (LEFT) op links aansluit
5 en rechts (RIGHT) op rechts. Het kabelplugje
van rechts is rood gekleurd en van links is
wit of zwart.
Nederlands
op de voorkant wel geactiveerd
