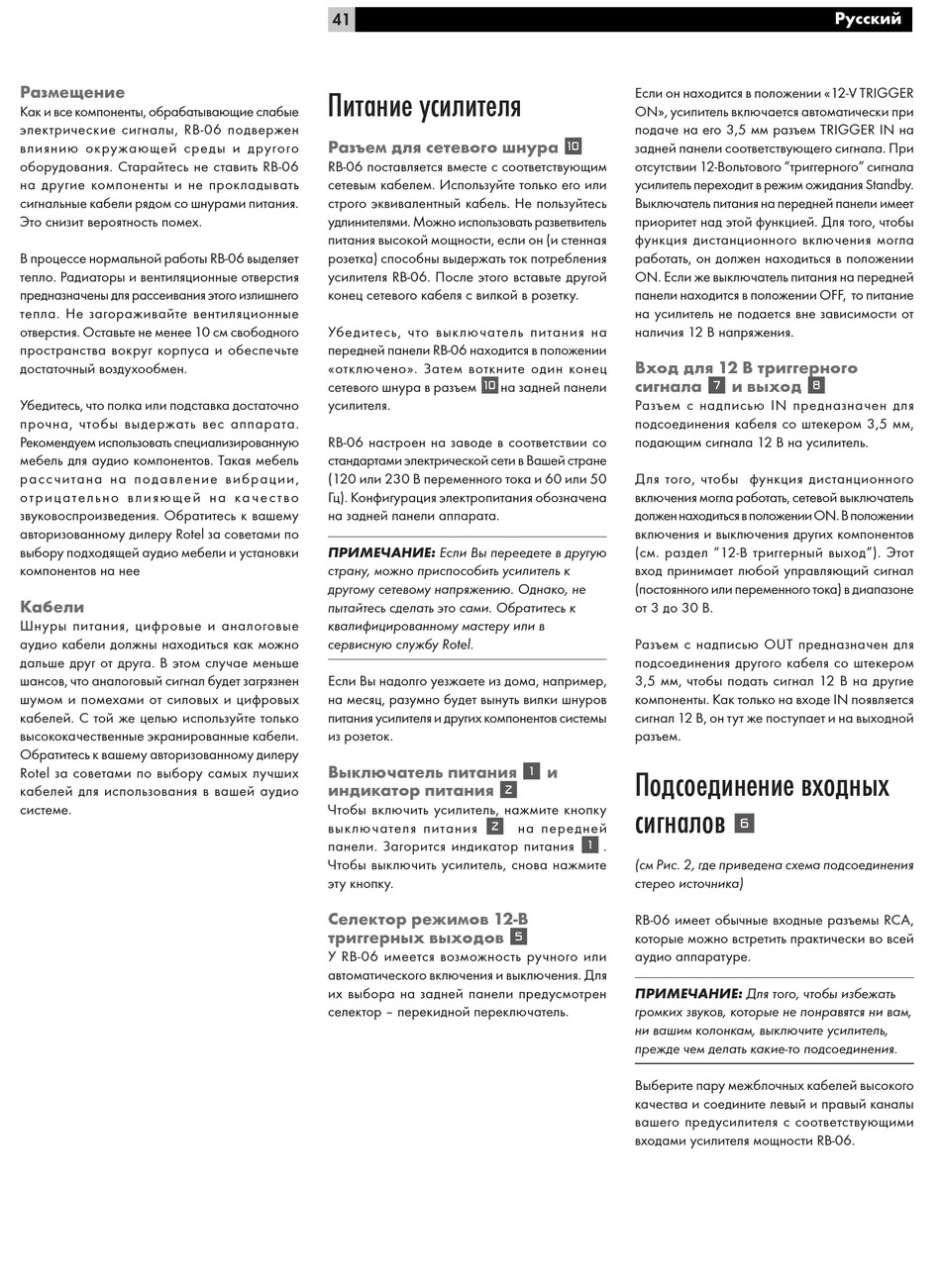

Размещение
Как и все компоненты, обрабатывающие слабые
электрические сигналы, RB-06 подвержен
влиянию окружающей среды и другого
оборудования. Старайтесь не ставить RB-06
на другие компоненты и не прокладывать
сигнальные кабели рядом со шнурами питания.
Это снизит вероятность помех.
В процессе нормальной работы RB-06 выделяет
тепло. Радиаторы и вентиляционные отверстия
предназначены для рассеивания этого излишнего
тепла. Не загораживайте вентиляционные
отверстия. Оставьте не менее 10 см свободного
пространства вокруг корпуса и обеспечьте
достаточный воздухообмен.
Убедитесь, что полка или подставка достаточно
прочна, чтобы выдержать вес аппарата.
Рекомендуем использовать специализированную
мебель для аудио компонентов. Такая мебель
расс читана на подавление вибрации,
от р и ц а т е л ь н о в л и я ю щ е й н а ка ч е с т в о
звуковоспроизведения. Обратитесь к вашему
авторизованному дилеру Rotel за советами по
выбору подходящей аудио мебели и установки
компонентов на нее
Кабели
Шнуры питания, цифровые и аналоговые
аудио кабели должны находиться как можно
дальше друг от друга. В этом случае меньше
шансов, что аналоговый сигнал будет загрязнен
шумом и помехами от силовых и цифровых
кабелей. С той же целью используйте только
высококачественные экранированные кабели.
Обратитесь к вашему авторизованному дилеру
Rotel за советами по выбору самых лучших
кабелей для использования в вашей аудио
системе.
41
Питание усилителя
Разъем для сетевого шнура
RB-06 поставляется вместе с соответствующим
сетевым кабелем. Используйте только его или
строго эквивалентный кабель. Не пользуйтесь
удлинителями. Можно использовать разветвитель
питания высокой мощности, если он (и стенная
розетка) способны выдержать ток потребления
усилителя RB-06. После этого вставьте другой
конец сетевого кабеля с вилкой в розетку.
Убедитесь, что выклю чатель питания на
передней панели RB-06 находится в положении
«отклю чено». Затем воткните один конец
0
сетевого шнура в разъем на задней панели
усилителя.
RB-06 настроен на заводе в соответствии со
стандартами электрической сети в Вашей стране
(120 или 230 В переменного тока и 60 или 50
Гц). Конфигурация электропитания обозначена
на задней панели аппарата.
ПРИМЕЧАНИЕ: Если Вы переедете в другую
страну, можно приспособить усилитель к
другому сетевому напряжению. Однако, не
пытайтесь сделать это сами. Обратитесь к
квалифицированному мастеру или в
сервисную службу Rotel.
Если Вы надолго уезжаете из дома, например,
на месяц, разумно будет вынуть вилки шнуров
питания усилителя и других компонентов системы
из розеток.
Выключатель питания
индикатор питания
2
Чтобы включить усилитель, нажмите кнопку
2
выклю чателя питания
панели. Загорится индикатор питания
Чтобы выключить усилитель, снова нажмите
эту кнопку.
Селектор режимов 12-В
триггерных выходов
У RB-06 имеется возможность ручного или
автоматического включения и выключения. Для
их выбора на задней панели предусмотрен
селектор – перекидной переключатель.
Если он находится в положении «12-V TRIGGER
ON», усилитель включается автоматически при
подаче на его 3,5 мм разъем TRIGGER IN на
0
задней панели соответствующего сигнала. При
отсутствии 12-Вольтового "триггерного" сигнала
усилитель переходит в режим ожидания Standby.
Выключатель питания на передней панели имеет
приоритет над этой функцией. Для того, чтобы
функция дистанционного включения могла
работать, он должен находиться в положении
ON. Если же выключатель питания на передней
панели находится в положении OFF, то питание
на усилитель не подается вне зависимости от
наличия 12 В напряжения.
Вход для 12 В триггерного
сигнала
Разъем с надписью IN предназна чен для
подсоединения кабеля со штекером 3,5 мм,
подающим сигнала 12 В на усилитель.
Для того, чтобы функция дистанционного
включения могла работать, сетевой выключатель
долженнаходитьсявположенииON.Вположении
включения и выключения других компонентов
(см. раздел "12-В триггерный выход"). Этот
вход принимает любой управляющий сигнал
(постоянного или переменного тока) в диапазоне
от 3 до 30 В.
Разъем с надписью OUT предназначен для
подсоединения другого кабеля со штекером
3,5 мм, чтобы подать сигнал 12 В на другие
компоненты. Как только на входе IN появляется
сигнал 12 В, он тут же поступает и на выходной
разъем.
и
1
Подсоединение входных
сигналов
на передней
1
.
(см Рис. 2, где приведена схема подсоединения
стерео источника)
RB-06 имеет обычные входные разъемы RCA,
5
которые можно встретить практически во всей
аудио аппаратуре.
ПРИМЕЧАНИЕ: Для того, чтобы избежать
громких звуков, которые не понравятся ни вам,
ни вашим колонкам, выключите усилитель,
прежде чем делать какие-то подсоединения.
Выберите пару межблочных кабелей высокого
качества и соедините левый и правый каналы
вашего предусилителя с соответствующими
входами усилителя мощности RB-06.
Русский
и выход
7 8
