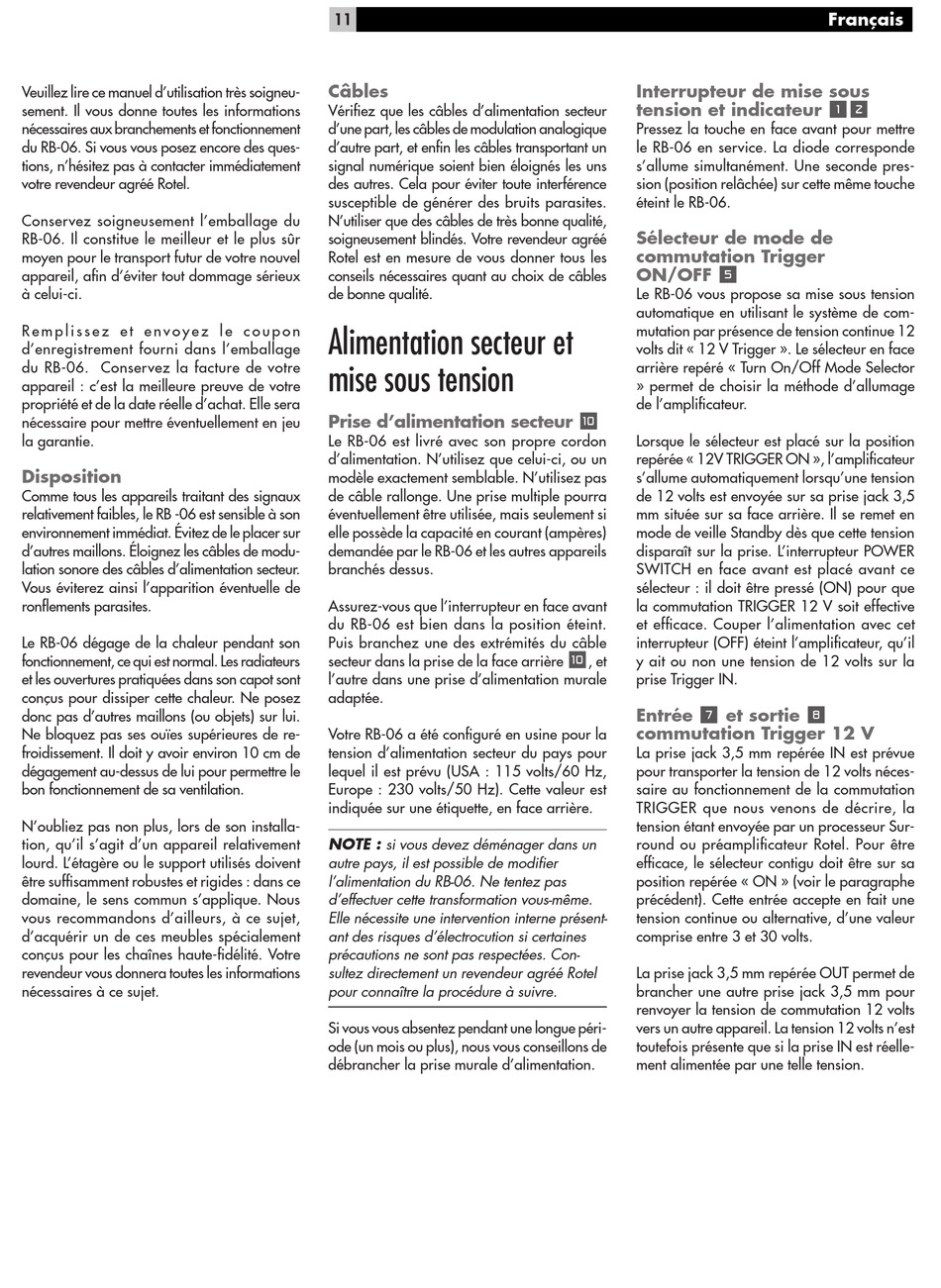

Veuillez lire ce manuel d'utilisation très soigneu-
sement. Il vous donne toutes les informations
nécessaires aux branchements et fonctionnement
du RB-06. Si vous vous posez encore des ques-
tions, n'hésitez pas à contacter immédiatement
votre revendeur agréé Rotel.
Conservez soigneusement l'emballage du
RB-06. Il constitue le meilleur et le plus sûr
moyen pour le transport futur de votre nouvel
appareil, afin d'éviter tout dommage sérieux
à celui-ci.
R e m p l i s s e z e t e n v o y e z l e c o u p o n
d'enregistrement fourni dans l'emballage
du RB-06. Conservez la facture de votre
appareil : c'est la meilleure preuve de votre
propriété et de la date réelle d'achat. Elle sera
nécessaire pour mettre éventuellement en jeu
la garantie.

Disposition

Comme tous les appareils traitant des signaux
relativement faibles, le RB -06 est sensible à son
environnement immédiat. Évitez de le placer sur
d'autres maillons. Éloignez les câbles de modu-
lation sonore des câbles d'alimentation secteur.
Vous éviterez ainsi l'apparition éventuelle de
ronflements parasites.
Le RB-06 dégage de la chaleur pendant son
fonctionnement, ce qui est normal. Les radiateurs
et les ouvertures pratiquées dans son capot sont
conçus pour dissiper cette chaleur. Ne posez
donc pas d'autres maillons (ou objets) sur lui.
Ne bloquez pas ses ouïes supérieures de re-
froidissement. Il doit y avoir environ 10 cm de
dégagement au-dessus de lui pour permettre le
bon fonctionnement de sa ventilation.
N'oubliez pas non plus, lors de son installa-
tion, qu'il s'agit d'un appareil relativement
lourd. L'étagère ou le support utilisés doivent
être suffisamment robustes et rigides : dans ce
domaine, le sens commun s'applique. Nous
vous recommandons d'ailleurs, à ce sujet,
d'acquérir un de ces meubles spécialement
conçus pour les chaînes haute-fidélité. Votre
revendeur vous donnera toutes les informations
nécessaires à ce sujet.
11
Câbles
Vérifiez que les câbles d'alimentation secteur
d'une part, les câbles de modulation analogique
d'autre part, et enfin les câbles transportant un
signal numérique soient bien éloignés les uns
des autres. Cela pour éviter toute interférence
susceptible de générer des bruits parasites.
N'utiliser que des câbles de très bonne qualité,
soigneusement blindés. Votre revendeur agréé
Rotel est en mesure de vous donner tous les
conseils nécessaires quant au choix de câbles
de bonne qualité.

Alimentation secteur et

mise sous tension

Prise d'alimentation secteur

Le RB-06 est livré avec son propre cordon
d'alimentation. N'utilisez que celui-ci, ou un
modèle exactement semblable. N'utilisez pas
de câble rallonge. Une prise multiple pourra
éventuellement être utilisée, mais seulement si
elle possède la capacité en courant (ampères)
demandée par le RB-06 et les autres appareils
branchés dessus.
Assurez-vous que l'interrupteur en face avant
du RB-06 est bien dans la position éteint.
Puis branchez une des extrémités du câble
secteur dans la prise de la face arrière
l'autre dans une prise d'alimentation murale
adaptée.
Votre RB-06 a été configuré en usine pour la
tension d'alimentation secteur du pays pour
lequel il est prévu (USA : 115 volts/60 Hz,
Europe : 230 volts/50 Hz). Cette valeur est
indiquée sur une étiquette, en face arrière.
NOTE : si vous devez déménager dans un
autre pays, il est possible de modifier
l'alimentation du RB-06. Ne tentez pas
d'effectuer cette transformation vous-même.
Elle nécessite une intervention interne présent-
ant des risques d'électrocution si certaines
précautions ne sont pas respectées. Con-
sultez directement un revendeur agréé Rotel
pour connaître la procédure à suivre.
Si vous vous absentez pendant une longue péri-
ode (un mois ou plus), nous vous conseillons de
débrancher la prise murale d'alimentation.
Interrupteur de mise sous
tension et indicateur
Pressez la touche en face avant pour mettre
le RB-06 en service. La diode corresponde
s'allume simultanément. Une seconde pres-
sion (position relâchée) sur cette même touche
éteint le RB-06.
Sélecteur de mode de
commutation Trigger
ON/OFF
5
Le RB-06 vous propose sa mise sous tension
automatique en utilisant le système de com-
mutation par présence de tension continue 12
volts dit « 12 V Trigger ». Le sélecteur en face
arrière repéré « Turn On/Off Mode Selector
» permet de choisir la méthode d'allumage
de l'amplificateur.
0
Lorsque le sélecteur est placé sur la position
repérée « 12V TRIGGER ON », l'amplificateur
s'allume automatiquement lorsqu'une tension
de 12 volts est envoyée sur sa prise jack 3,5
mm située sur sa face arrière. Il se remet en
mode de veille Standby dès que cette tension
disparaît sur la prise. L'interrupteur POWER
SWITCH en face avant est placé avant ce
sélecteur : il doit être pressé (ON) pour que
la commutation TRIGGER 12 V soit effective
et efficace. Couper l'alimentation avec cet
interrupteur (OFF) éteint l'amplificateur, qu'il
0 , et y ait ou non une tension de 12 volts sur la
prise Trigger IN.
Entrée et sortie
7
commutation Trigger 12 V
La prise jack 3,5 mm repérée IN est prévue
pour transporter la tension de 12 volts néces-
saire au fonctionnement de la commutation
TRIGGER que nous venons de décrire, la
tension étant envoyée par un processeur Sur-
round ou préamplificateur Rotel. Pour être
efficace, le sélecteur contigu doit être sur sa
position repérée « ON » (voir le paragraphe
précédent). Cette entrée accepte en fait une
tension continue ou alternative, d'une valeur
comprise entre 3 et 30 volts.
La prise jack 3,5 mm repérée OUT permet de
brancher une autre prise jack 3,5 mm pour
renvoyer la tension de commutation 12 volts
vers un autre appareil. La tension 12 volts n'est
toutefois présente que si la prise IN est réelle-
ment alimentée par une telle tension.
