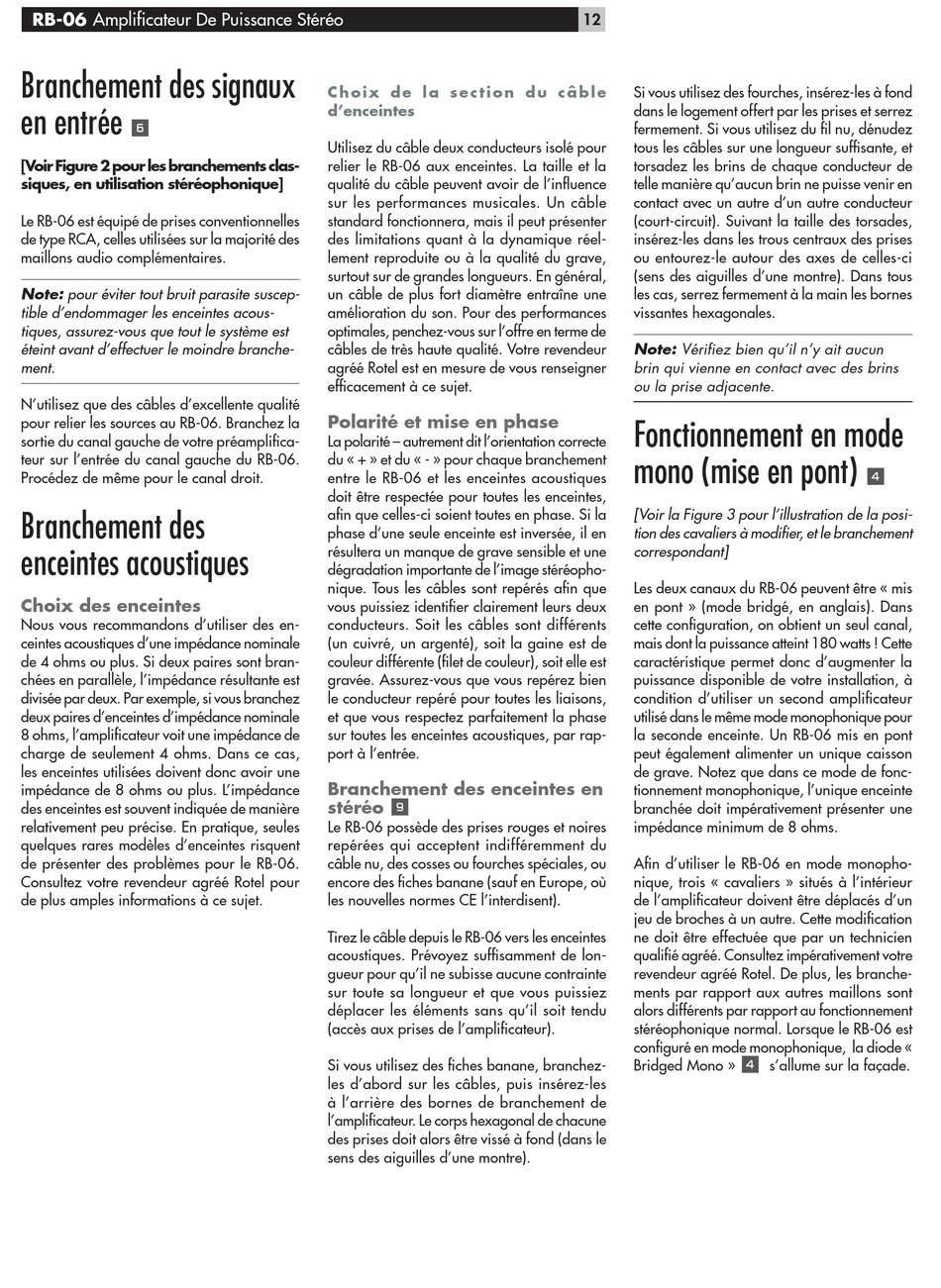

RB-06 Amplificateur De Puissance Stéréo
Branchement des signaux
en entrée
6
[Voir Figure 2 pour les branchements clas-
siques, en utilisation stéréophonique]
Le RB-06 est équipé de prises conventionnelles
de type RCA, celles utilisées sur la majorité des
maillons audio complémentaires.
Note: pour éviter tout bruit parasite suscep-
tible d'endommager les enceintes acous-
tiques, assurez-vous que tout le système est
éteint avant d'effectuer le moindre branche-
ment.
N'utilisez que des câbles d'excellente qualité
pour relier les sources au RB-06. Branchez la
sortie du canal gauche de votre préamplifica-
teur sur l'entrée du canal gauche du RB-06.
Procédez de même pour le canal droit.
Branchement des
enceintes acoustiques

Choix des enceintes

Nous vous recommandons d'utiliser des en-
ceintes acoustiques d'une impédance nominale
de 4 ohms ou plus. Si deux paires sont bran-
chées en parallèle, l'impédance résultante est
divisée par deux. Par exemple, si vous branchez
deux paires d'enceintes d'impédance nominale
8 ohms, l'amplificateur voit une impédance de
charge de seulement 4 ohms. Dans ce cas,
les enceintes utilisées doivent donc avoir une
impédance de 8 ohms ou plus. L'impédance
des enceintes est souvent indiquée de manière
relativement peu précise. En pratique, seules
quelques rares modèles d'enceintes risquent
de présenter des problèmes pour le RB-06.
Consultez votre revendeur agréé Rotel pour
de plus amples informations à ce sujet.
C h o i x d e l a s e c t i o n d u c â b l e
d'enceintes
Utilisez du câble deux conducteurs isolé pour
relier le RB-06 aux enceintes. La taille et la
qualité du câble peuvent avoir de l'influence
sur les performances musicales. Un câble
standard fonctionnera, mais il peut présenter
des limitations quant à la dynamique réel-
lement reproduite ou à la qualité du grave,
surtout sur de grandes longueurs. En général,
un câble de plus fort diamètre entraîne une
amélioration du son. Pour des performances
optimales, penchez-vous sur l'offre en terme de
câbles de très haute qualité. Votre revendeur
agréé Rotel est en mesure de vous renseigner
efficacement à ce sujet.
Polarité et mise en phase
La polarité – autrement dit l'orientation correcte
du « + » et du « - » pour chaque branchement
entre le RB-06 et les enceintes acoustiques
doit être respectée pour toutes les enceintes,
afin que celles-ci soient toutes en phase. Si la
phase d'une seule enceinte est inversée, il en
résultera un manque de grave sensible et une
dégradation importante de l'image stéréopho-
nique. Tous les câbles sont repérés afin que
vous puissiez identifier clairement leurs deux
conducteurs. Soit les câbles sont différents
(un cuivré, un argenté), soit la gaine est de
couleur différente (filet de couleur), soit elle est
gravée. Assurez-vous que vous repérez bien
le conducteur repéré pour toutes les liaisons,
et que vous respectez parfaitement la phase
sur toutes les enceintes acoustiques, par rap-
port à l'entrée.
Branchement des enceintes en
stéréo
9
Le RB-06 possède des prises rouges et noires
repérées qui acceptent indifféremment du
câble nu, des cosses ou fourches spéciales, ou
encore des fiches banane (sauf en Europe, où
les nouvelles normes CE l'interdisent).
Tirez le câble depuis le RB-06 vers les enceintes
acoustiques. Prévoyez suffisamment de lon-
gueur pour qu'il ne subisse aucune contrainte
sur toute sa longueur et que vous puissiez
déplacer les éléments sans qu'il soit tendu
(accès aux prises de l'amplificateur).
Si vous utilisez des fiches banane, branchez-
les d'abord sur les câbles, puis insérez-les
à l'arrière des bornes de branchement de
l'amplificateur. Le corps hexagonal de chacune
des prises doit alors être vissé à fond (dans le
sens des aiguilles d'une montre).
12
Si vous utilisez des fourches, insérez-les à fond
dans le logement offert par les prises et serrez
fermement. Si vous utilisez du fil nu, dénudez
tous les câbles sur une longueur suffisante, et
torsadez les brins de chaque conducteur de
telle manière qu'aucun brin ne puisse venir en
contact avec un autre d'un autre conducteur
(court-circuit). Suivant la taille des torsades,
insérez-les dans les trous centraux des prises
ou entourez-le autour des axes de celles-ci
(sens des aiguilles d'une montre). Dans tous
les cas, serrez fermement à la main les bornes
vissantes hexagonales.
Note: Vérifiez bien qu'il n'y ait aucun
brin qui vienne en contact avec des brins
ou la prise adjacente.
Fonctionnement en mode
mono (mise en pont)
[Voir la Figure 3 pour l'illustration de la posi-
tion des cavaliers à modifier, et le branchement
correspondant]
Les deux canaux du RB-06 peuvent être « mis
en pont » (mode bridgé, en anglais). Dans
cette configuration, on obtient un seul canal,
mais dont la puissance atteint 180 watts ! Cette
caractéristique permet donc d'augmenter la
puissance disponible de votre installation, à
condition d'utiliser un second amplificateur
utilisé dans le même mode monophonique pour
la seconde enceinte. Un RB-06 mis en pont
peut également alimenter un unique caisson
de grave. Notez que dans ce mode de fonc-
tionnement monophonique, l'unique enceinte
branchée doit impérativement présenter une
impédance minimum de 8 ohms.
Afin d'utiliser le RB-06 en mode monopho-
nique, trois « cavaliers » situés à l'intérieur
de l'amplificateur doivent être déplacés d'un
jeu de broches à un autre. Cette modification
ne doit être effectuée que par un technicien
qualifié agréé. Consultez impérativement votre
revendeur agréé Rotel. De plus, les branche-
ments par rapport aux autres maillons sont
alors différents par rapport au fonctionnement
stéréophonique normal. Lorsque le RB-06 est
configuré en mode monophonique, la diode «
Bridged Mono » 4
4
s'allume sur la façade.
