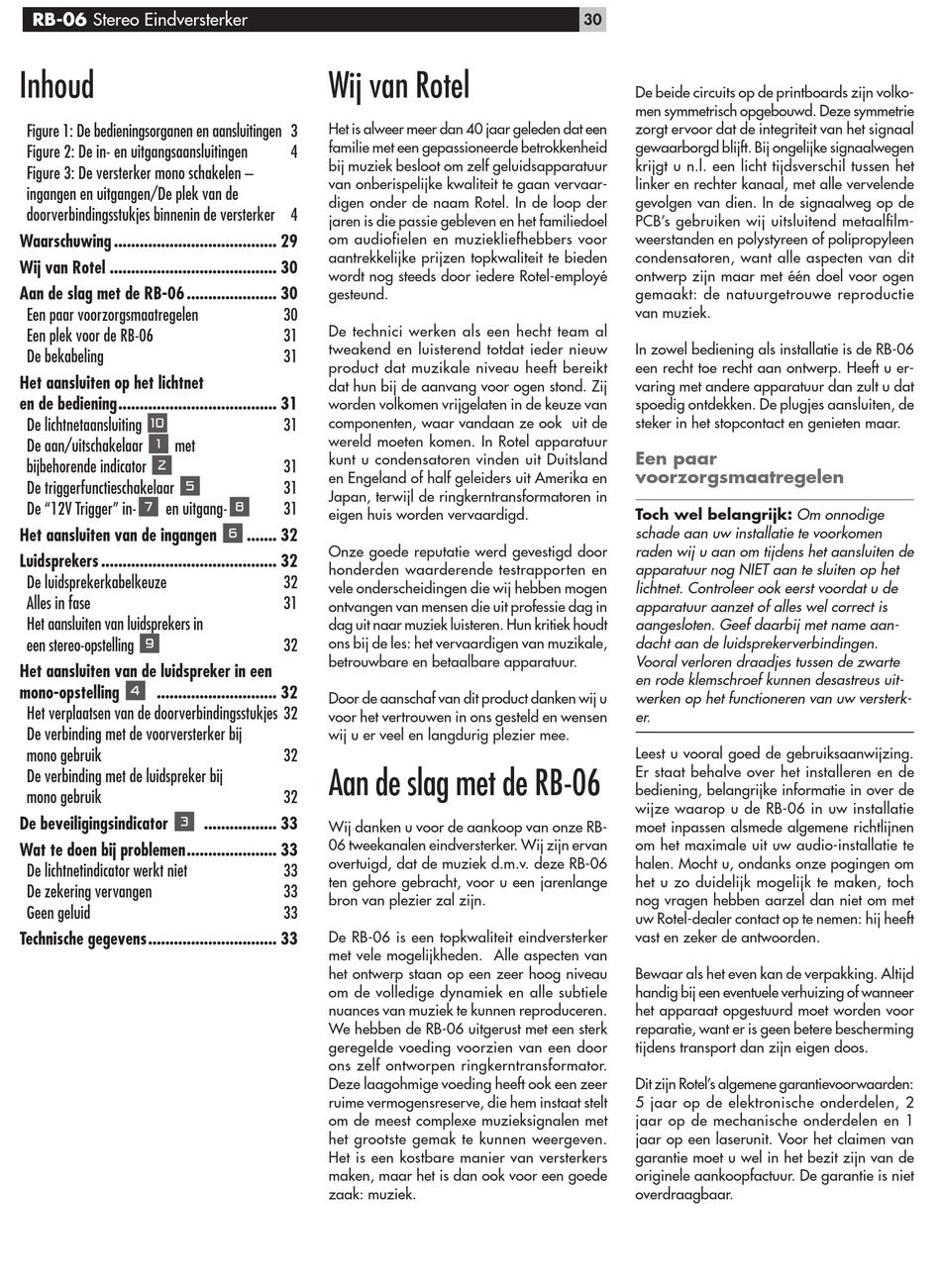

Rotel RB-06 Owner's Manual page 30

RB-06 Stereo Eindversterker
Inhoud
Figure 1: De bedieningsorganen en aansluitingen 3
Figure 2: De in- en uitgangsaansluitingen
Figure 3: De versterker mono schakelen –
ingangen en uitgangen/De plek van de
doorverbindingsstukjes binnenin de versterker 4
Waarschuwing ...................................... 29
Wij van Rotel ....................................... 30
Aan de slag met de RB-06 ..................... 30
Een paar voorzorgsmaatregelen
Een plek voor de RB-06
De bekabeling
Het aansluiten op het lichtnet
en de bediening ..................................... 31
De lichtnetaansluiting 0
De aan/uitschakelaar 1 met
2
bijbehorende indicator
De triggerfunctieschakelaar 5
De "12V Trigger" in- 7 en uitgang-
Het aansluiten van de ingangen
Luidsprekers ......................................... 32
De luidsprekerkabelkeuze
Alles in fase
Het aansluiten van luidsprekers in
een stereo-opstelling 9
Het aansluiten van de luidspreker in een
mono-opstelling 4 ............................ 32
Het verplaatsen van de doorverbindingsstukjes 32
De verbinding met de voorversterker bij
mono gebruik
De verbinding met de luidspreker bij
mono gebruik
De beveiligingsindicator 3
Wat te doen bij problemen ..................... 33
De lichtnetindicator werkt niet
De zekering vervangen
Geen geluid
Technische gegevens .............................. 33
Wij van Rotel
Het is alweer meer dan 40 jaar geleden dat een
familie met een gepassioneerde betrokkenheid
4
bij muziek besloot om zelf geluidsapparatuur
van onberispelijke kwaliteit te gaan vervaar-
digen onder de naam Rotel. In de loop der
jaren is die passie gebleven en het familiedoel
om audiofielen en muziekliefhebbers voor
aantrekkelijke prijzen topkwaliteit te bieden
wordt nog steeds door iedere Rotel-employé
gesteund.
30
De technici werken als een hecht team al
31
tweakend en luisterend totdat ieder nieuw
31
product dat muzikale niveau heeft bereikt
dat hun bij de aanvang voor ogen stond. Zij
worden volkomen vrijgelaten in de keuze van
31 componenten, waar vandaan ze ook uit de
wereld moeten komen. In Rotel apparatuur
kunt u condensatoren vinden uit Duitsland
31
en Engeland of half geleiders uit Amerika en
31
Japan, terwijl de ringkerntransformatoren in
8 31
eigen huis worden vervaardigd.
6 ....... 32
Onze goede reputatie werd gevestigd door
honderden waarderende testrapporten en
32
vele onderscheidingen die wij hebben mogen
31
ontvangen van mensen die uit professie dag in
dag uit naar muziek luisteren. Hun kritiek houdt
32 ons bij de les: het vervaardigen van muzikale,
betrouwbare en betaalbare apparatuur.
Door de aanschaf van dit product danken wij u
voor het vertrouwen in ons gesteld en wensen
wij u er veel en langdurig plezier mee.
32
Aan de slag met de RB-06
32
................. 33
Wij danken u voor de aankoop van onze RB-
06 tweekanalen eindversterker. Wij zijn ervan
overtuigd, dat de muziek d.m.v. deze RB-06
33
ten gehore gebracht, voor u een jarenlange
33
bron van plezier zal zijn.
33
De RB-06 is een topkwaliteit eindversterker
met vele mogelijkheden. Alle aspecten van
het ontwerp staan op een zeer hoog niveau
om de volledige dynamiek en alle subtiele
nuances van muziek te kunnen reproduceren.
We hebben de RB-06 uitgerust met een sterk
geregelde voeding voorzien van een door
ons zelf ontworpen ringkerntransformator.
Deze laagohmige voeding heeft ook een zeer
ruime vermogensreserve, die hem instaat stelt
om de meest complexe muzieksignalen met
het grootste gemak te kunnen weergeven.
Het is een kostbare manier van versterkers
maken, maar het is dan ook voor een goede
zaak: muziek.
30
De beide circuits op de printboards zijn volko-
men symmetrisch opgebouwd. Deze symmetrie
zorgt ervoor dat de integriteit van het signaal
gewaarborgd blijft. Bij ongelijke signaalwegen
krijgt u n.l. een licht tijdsverschil tussen het
linker en rechter kanaal, met alle vervelende
gevolgen van dien. In de signaalweg op de
PCB's gebruiken wij uitsluitend metaalfilm-
weerstanden en polystyreen of polipropyleen
condensatoren, want alle aspecten van dit
ontwerp zijn maar met één doel voor ogen
gemaakt: de natuurgetrouwe reproductie
van muziek.
In zowel bediening als installatie is de RB-06
een recht toe recht aan ontwerp. Heeft u er-
varing met andere apparatuur dan zult u dat
spoedig ontdekken. De plugjes aansluiten, de
steker in het stopcontact en genieten maar.
Een paar
voorzorgsmaatregelen
Toch wel belangrijk: Om onnodige
schade aan uw installatie te voorkomen
raden wij u aan om tijdens het aansluiten de
apparatuur nog NIET aan te sluiten op het
lichtnet. Controleer ook eerst voordat u de
apparatuur aanzet of alles wel correct is
aangesloten. Geef daarbij met name aan-
dacht aan de luidsprekerverbindingen.
Vooral verloren draadjes tussen de zwarte
en rode klemschroef kunnen desastreus uit-
werken op het functioneren van uw versterk-
er.
Leest u vooral goed de gebruiksaanwijzing.
Er staat behalve over het installeren en de
bediening, belangrijke informatie in over de
wijze waarop u de RB-06 in uw installatie
moet inpassen alsmede algemene richtlijnen
om het maximale uit uw audio-installatie te
halen. Mocht u, ondanks onze pogingen om
het u zo duidelijk mogelijk te maken, toch
nog vragen hebben aarzel dan niet om met
uw Rotel-dealer contact op te nemen: hij heeft
vast en zeker de antwoorden.
Bewaar als het even kan de verpakking. Altijd
handig bij een eventuele verhuizing of wanneer
het apparaat opgestuurd moet worden voor
reparatie, want er is geen betere bescherming
tijdens transport dan zijn eigen doos.
Dit zijn Rotel's algemene garantievoorwaarden:
5 jaar op de elektronische onderdelen, 2
jaar op de mechanische onderdelen en 1
jaar op een laserunit. Voor het claimen van
garantie moet u wel in het bezit zijn van de
originele aankoopfactuur. De garantie is niet
overdraagbaar.
