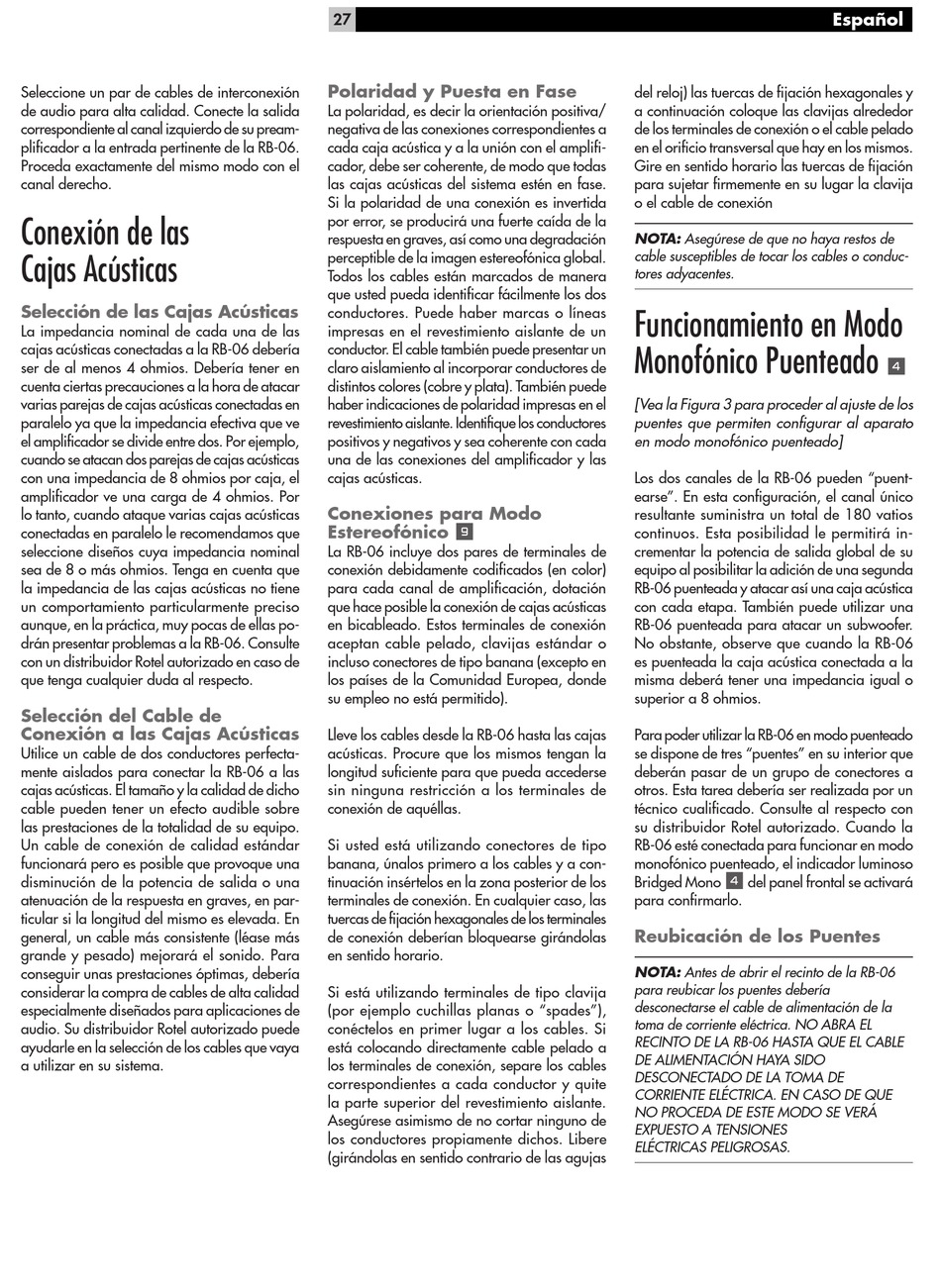

Rotel RB-06 Owner's Manual page 27

Seleccione un par de cables de interconexión
de audio para alta calidad. Conecte la salida
correspondiente al canal izquierdo de su pream-
plificador a la entrada pertinente de la RB-06.
Proceda exactamente del mismo modo con el
canal derecho.
Conexión de las
Cajas Acústicas
Selección de las Cajas Acústicas
La impedancia nominal de cada una de las
cajas acústicas conectadas a la RB-06 debería
ser de al menos 4 ohmios. Debería tener en
cuenta ciertas precauciones a la hora de atacar
varias parejas de cajas acústicas conectadas en
paralelo ya que la impedancia efectiva que ve
el amplificador se divide entre dos. Por ejemplo,
cuando se atacan dos parejas de cajas acústicas
con una impedancia de 8 ohmios por caja, el
amplificador ve una carga de 4 ohmios. Por
lo tanto, cuando ataque varias cajas acústicas
conectadas en paralelo le recomendamos que
seleccione diseños cuya impedancia nominal
sea de 8 o más ohmios. Tenga en cuenta que
la impedancia de las cajas acústicas no tiene
un comportamiento particularmente preciso
aunque, en la práctica, muy pocas de ellas po-
drán presentar problemas a la RB-06. Consulte
con un distribuidor Rotel autorizado en caso de
que tenga cualquier duda al respecto.
Selección del Cable de
Conexión a las Cajas Acústicas
Utilice un cable de dos conductores perfecta-
mente aislados para conectar la RB-06 a las
cajas acústicas. El tamaño y la calidad de dicho
cable pueden tener un efecto audible sobre
las prestaciones de la totalidad de su equipo.
Un cable de conexión de calidad estándar
funcionará pero es posible que provoque una
disminución de la potencia de salida o una
atenuación de la respuesta en graves, en par-
ticular si la longitud del mismo es elevada. En
general, un cable más consistente (léase más
grande y pesado) mejorará el sonido. Para
conseguir unas prestaciones óptimas, debería
considerar la compra de cables de alta calidad
especialmente diseñados para aplicaciones de
audio. Su distribuidor Rotel autorizado puede
ayudarle en la selección de los cables que vaya
a utilizar en su sistema.
27
Polaridad y Puesta en Fase
La polaridad, es decir la orientación positiva/
negativa de las conexiones correspondientes a
cada caja acústica y a la unión con el amplifi-
cador, debe ser coherente, de modo que todas
las cajas acústicas del sistema estén en fase.
Si la polaridad de una conexión es invertida
por error, se producirá una fuerte caída de la
respuesta en graves, así como una degradación
perceptible de la imagen estereofónica global.
Todos los cables están marcados de manera
que usted pueda identificar fácilmente los dos
conductores. Puede haber marcas o líneas
impresas en el revestimiento aislante de un
conductor. El cable también puede presentar un
claro aislamiento al incorporar conductores de
distintos colores (cobre y plata). También puede
haber indicaciones de polaridad impresas en el
revestimiento aislante. Identifique los conductores
positivos y negativos y sea coherente con cada
una de las conexiones del amplificador y las
cajas acústicas.
Conexiones para Modo
Estereofónico
9
La RB-06 incluye dos pares de terminales de
conexión debidamente codificados (en color)
para cada canal de amplificación, dotación
que hace posible la conexión de cajas acústicas
en bicableado. Estos terminales de conexión
aceptan cable pelado, clavijas estándar o
incluso conectores de tipo banana (excepto en
los países de la Comunidad Europea, donde
su empleo no está permitido).
Lleve los cables desde la RB-06 hasta las cajas
acústicas. Procure que los mismos tengan la
longitud suficiente para que pueda accederse
sin ninguna restricción a los terminales de
conexión de aquéllas.
Si usted está utilizando conectores de tipo
banana, únalos primero a los cables y a con-
tinuación insértelos en la zona posterior de los
terminales de conexión. En cualquier caso, las
tuercas de fijación hexagonales de los terminales
de conexión deberían bloquearse girándolas
en sentido horario.
Si está utilizando terminales de tipo clavija
(por ejemplo cuchillas planas o "spades"),
conéctelos en primer lugar a los cables. Si
está colocando directamente cable pelado a
los terminales de conexión, separe los cables
correspondientes a cada conductor y quite
la parte superior del revestimiento aislante.
Asegúrese asimismo de no cortar ninguno de
los conductores propiamente dichos. Libere
(girándolas en sentido contrario de las agujas
del reloj) las tuercas de fijación hexagonales y
a continuación coloque las clavijas alrededor
de los terminales de conexión o el cable pelado
en el orificio transversal que hay en los mismos.
Gire en sentido horario las tuercas de fijación
para sujetar firmemente en su lugar la clavija
o el cable de conexión
NOTA: Asegúrese de que no haya restos de
cable susceptibles de tocar los cables o conduc-
tores adyacentes.
Funcionamiento en Modo
Monofónico Puenteado
[Vea la Figura 3 para proceder al ajuste de los
puentes que permiten configurar al aparato
en modo monofónico puenteado]
Los dos canales de la RB-06 pueden "puent-
earse". En esta configuración, el canal único
resultante suministra un total de 180 vatios
continuos. Esta posibilidad le permitirá in-
crementar la potencia de salida global de su
equipo al posibilitar la adición de una segunda
RB-06 puenteada y atacar así una caja acústica
con cada etapa. También puede utilizar una
RB-06 puenteada para atacar un subwoofer.
No obstante, observe que cuando la RB-06
es puenteada la caja acústica conectada a la
misma deberá tener una impedancia igual o
superior a 8 ohmios.
Para poder utilizar la RB-06 en modo puenteado
se dispone de tres "puentes" en su interior que
deberán pasar de un grupo de conectores a
otros. Esta tarea debería ser realizada por un
técnico cualificado. Consulte al respecto con
su distribuidor Rotel autorizado. Cuando la
RB-06 esté conectada para funcionar en modo
monofónico puenteado, el indicador luminoso
Bridged Mono 4 del panel frontal se activará
para confirmarlo.
Reubicación de los Puentes
NOTA: Antes de abrir el recinto de la RB-06
para reubicar los puentes debería
desconectarse el cable de alimentación de la
toma de corriente eléctrica. NO ABRA EL
RECINTO DE LA RB-06 HASTA QUE EL CABLE
DE ALIMENTACIÓN HAYA SIDO
DESCONECTADO DE LA TOMA DE
CORRIENTE ELÉCTRICA. EN CASO DE QUE
NO PROCEDA DE ESTE MODO SE VERÁ
EXPUESTO A TENSIONES
ELÉCTRICAS PELIGROSAS.
