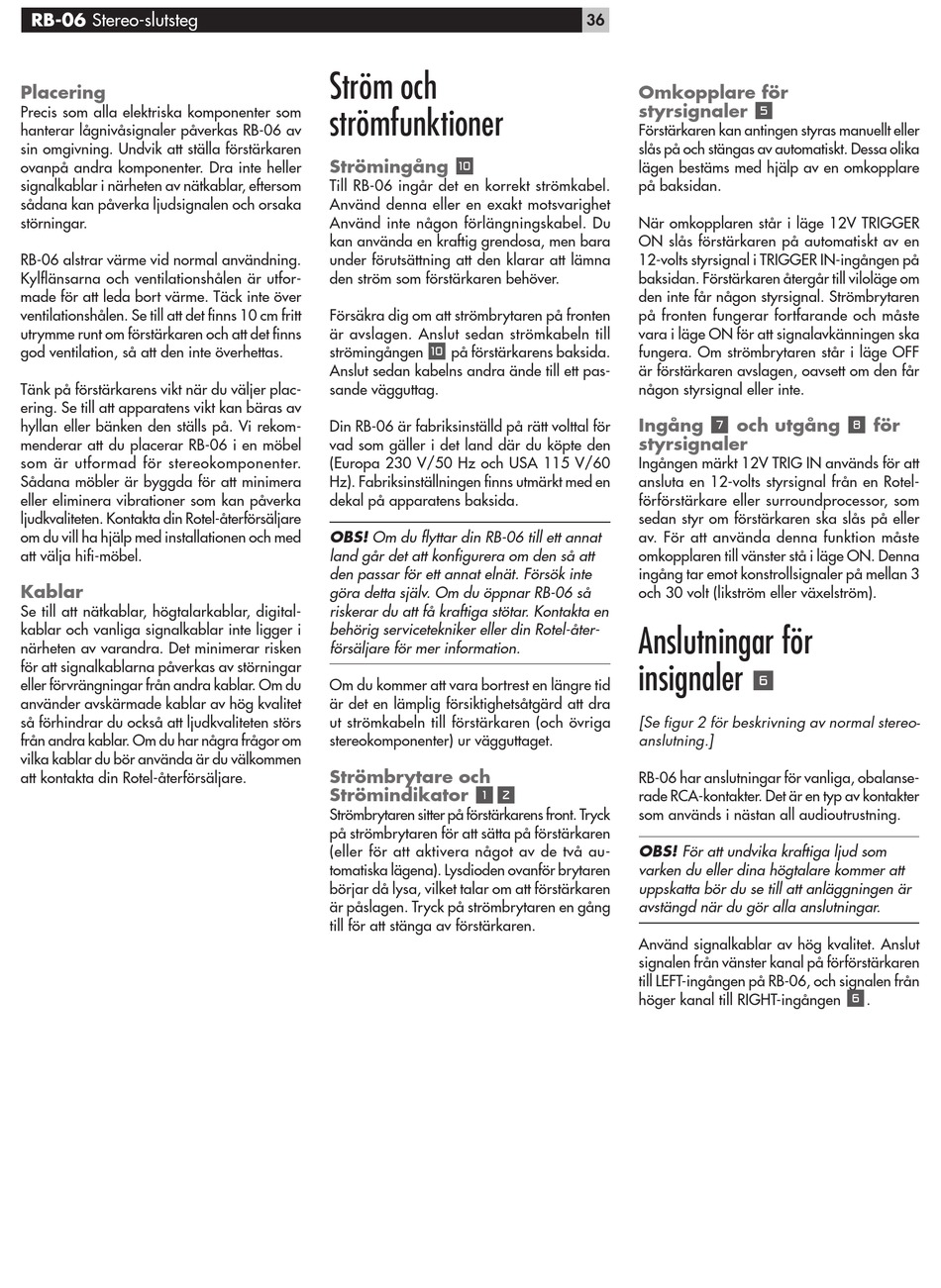

Rotel RB-06 Owner's Manual page 36

RB-06 Stereo-slutsteg
Placering
Precis som alla elektriska komponenter som
hanterar lågnivåsignaler påverkas RB-06 av
sin omgivning. Undvik att ställa förstärkaren
ovanpå andra komponenter. Dra inte heller
signalkablar i närheten av nätkablar, eftersom
sådana kan påverka ljudsignalen och orsaka
störningar.
RB-06 alstrar värme vid normal användning.
Kylflänsarna och ventilationshålen är utfor-
made för att leda bort värme. Täck inte över
ventilationshålen. Se till att det finns 10 cm fritt
utrymme runt om förstärkaren och att det finns
god ventilation, så att den inte överhettas.
Tänk på förstärkarens vikt när du väljer plac-
ering. Se till att apparatens vikt kan bäras av
hyllan eller bänken den ställs på. Vi rekom-
menderar att du placerar RB-06 i en möbel
som är utformad för stereokomponenter.
Sådana möbler är byggda för att minimera
eller eliminera vibrationer som kan påverka
ljudkvaliteten. Kontakta din Rotel-återförsäljare
om du vill ha hjälp med installationen och med
att välja hifi-möbel.
Kablar
Se till att nätkablar, högtalarkablar, digital-
kablar och vanliga signalkablar inte ligger i
närheten av varandra. Det minimerar risken
för att signalkablarna påverkas av störningar
eller förvrängningar från andra kablar. Om du
använder avskärmade kablar av hög kvalitet
så förhindrar du också att ljudkvaliteten störs
från andra kablar. Om du har några frågor om
vilka kablar du bör använda är du välkommen
att kontakta din Rotel-återförsäljare.
Ström och
strömfunktioner
Strömingång
0
Till RB-06 ingår det en korrekt strömkabel.
Använd denna eller en exakt motsvarighet
Använd inte någon förlängningskabel. Du
kan använda en kraftig grendosa, men bara
under förutsättning att den klarar att lämna
den ström som förstärkaren behöver.
Försäkra dig om att strömbrytaren på fronten
är avslagen. Anslut sedan strömkabeln till
strömingången 0 på förstärkarens baksida.
Anslut sedan kabelns andra ände till ett pas-
sande vägguttag.
Din RB-06 är fabriksinställd på rätt volttal för
vad som gäller i det land där du köpte den
(Europa 230 V/50 Hz och USA 115 V/60
Hz). Fabriksinställningen finns utmärkt med en
dekal på apparatens baksida.
OBS! Om du flyttar din RB-06 till ett annat
land går det att konfigurera om den så att
den passar för ett annat elnät. Försök inte
göra detta själv. Om du öppnar RB-06 så
riskerar du att få kraftiga stötar. Kontakta en
behörig servicetekniker eller din Rotel-åter-
försäljare för mer information.
Om du kommer att vara bortrest en längre tid
är det en lämplig försiktighetsåtgärd att dra
ut strömkabeln till förstärkaren (och övriga
stereokomponenter) ur vägguttaget.
Strömbrytare och
Strömindikator
12
Strömbrytaren sitter på förstärkarens front. Tryck
på strömbrytaren för att sätta på förstärkaren
(eller för att aktivera något av de två au-
tomatiska lägena). Lysdioden ovanför brytaren
börjar då lysa, vilket talar om att förstärkaren
är påslagen. Tryck på strömbrytaren en gång
till för att stänga av förstärkaren.
36
Omkopplare för
styrsignaler
5
Förstärkaren kan antingen styras manuellt eller
slås på och stängas av automatiskt. Dessa olika
lägen bestäms med hjälp av en omkopplare
på baksidan.
När omkopplaren står i läge 12V TRIGGER
ON slås förstärkaren på automatiskt av en
12-volts styrsignal i TRIGGER IN-ingången på
baksidan. Förstärkaren återgår till viloläge om
den inte får någon styrsignal. Strömbrytaren
på fronten fungerar fortfarande och måste
vara i läge ON för att signalavkänningen ska
fungera. Om strömbrytaren står i läge OFF
är förstärkaren avslagen, oavsett om den får
någon styrsignal eller inte.
Ingång och utgång
7
styrsignaler
Ingången märkt 12V TRIG IN används för att
ansluta en 12-volts styrsignal från en Rotel-
förförstärkare eller surroundprocessor, som
sedan styr om förstärkaren ska slås på eller
av. För att använda denna funktion måste
omkopplaren till vänster stå i läge ON. Denna
ingång tar emot konstrollsignaler på mellan 3
och 30 volt (likström eller växelström).
Anslutningar för
insignaler
6
[Se figur 2 för beskrivning av normal stereo-
anslutning.]
RB-06 har anslutningar för vanliga, obalanse-
rade RCA-kontakter. Det är en typ av kontakter
som används i nästan all audioutrustning.
OBS! För att undvika kraftiga ljud som
varken du eller dina högtalare kommer att
uppskatta bör du se till att anläggningen är
avstängd när du gör alla anslutningar.
Använd signalkablar av hög kvalitet. Anslut
signalen från vänster kanal på förförstärkaren
till LEFT-ingången på RB-06, och signalen från
höger kanal till RIGHT-ingången
för
8
6 .
