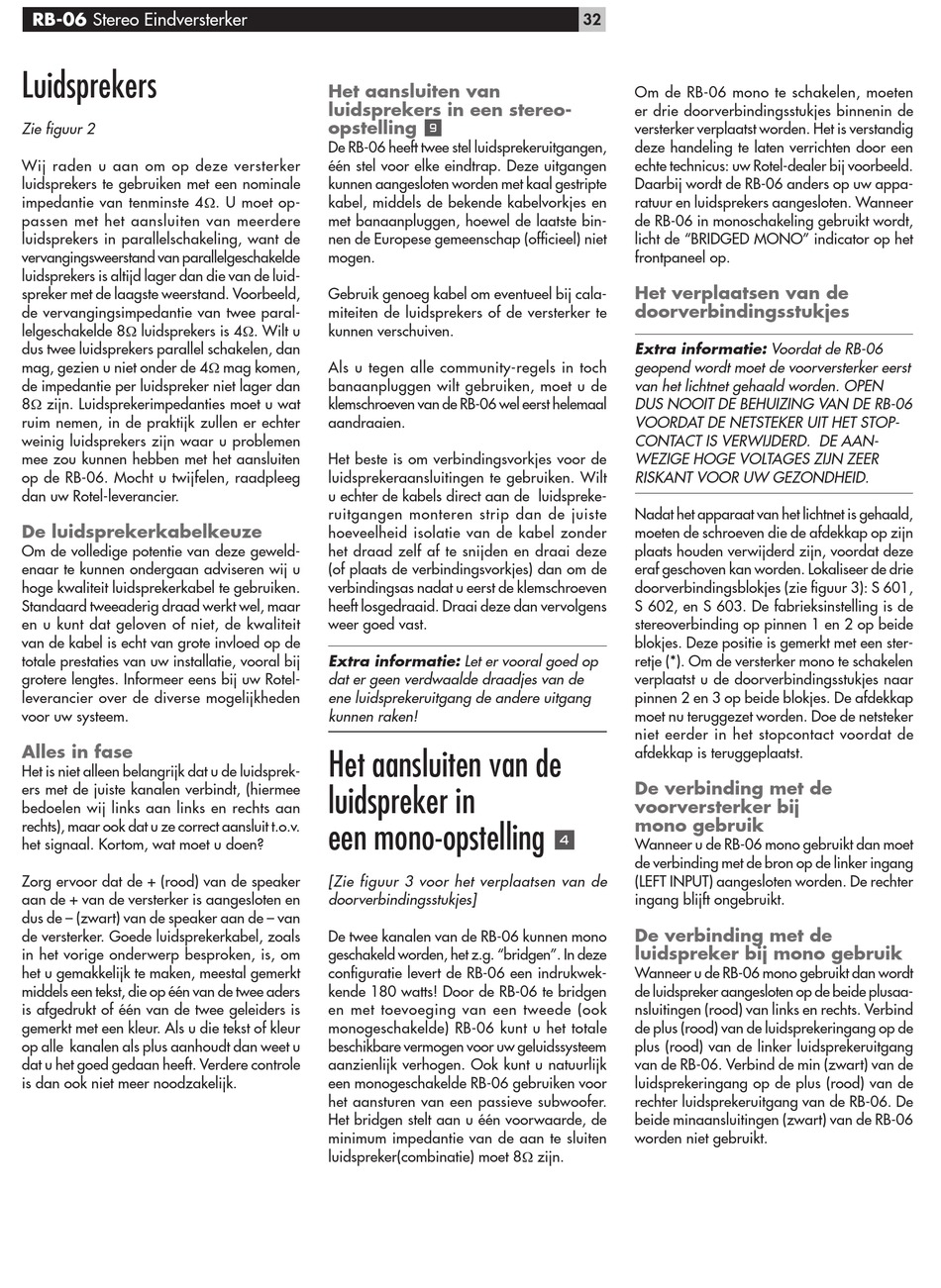

RB-06 Stereo Eindversterker
Luidsprekers
Zie figuur 2
Wij raden u aan om op deze versterker
luidsprekers te gebruiken met een nominale
impedantie van tenminste 4Ω. U moet op-
passen met het aansluiten van meerdere
luidsprekers in parallelschakeling, want de
vervangingsweerstand van parallelgeschakelde
luidsprekers is altijd lager dan die van de luid-
spreker met de laagste weerstand. Voorbeeld,
de vervangingsimpedantie van twee paral-
lelgeschakelde 8Ω luidsprekers is 4Ω. Wilt u
dus twee luidsprekers parallel schakelen, dan
mag, gezien u niet onder de 4Ω mag komen,
de impedantie per luidspreker niet lager dan
8Ω zijn. Luidsprekerimpedanties moet u wat
ruim nemen, in de praktijk zullen er echter
weinig luidsprekers zijn waar u problemen
mee zou kunnen hebben met het aansluiten
op de RB-06. Mocht u twijfelen, raadpleeg
dan uw Rotel-leverancier.
De luidsprekerkabelkeuze
Om de volledige potentie van deze geweld-
enaar te kunnen ondergaan adviseren wij u
hoge kwaliteit luidsprekerkabel te gebruiken.
Standaard tweeaderig draad werkt wel, maar
en u kunt dat geloven of niet, de kwaliteit
van de kabel is echt van grote invloed op de
totale prestaties van uw installatie, vooral bij
grotere lengtes. Informeer eens bij uw Rotel-
leverancier over de diverse mogelijkheden
voor uw systeem.
Alles in fase
Het is niet alleen belangrijk dat u de luidsprek-
ers met de juiste kanalen verbindt, (hiermee
bedoelen wij links aan links en rechts aan
rechts), maar ook dat u ze correct aansluit t.o.v.
het signaal. Kortom, wat moet u doen?
Zorg ervoor dat de + (rood) van de speaker
aan de + van de versterker is aangesloten en
dus de – (zwart) van de speaker aan de – van
de versterker. Goede luidsprekerkabel, zoals
in het vorige onderwerp besproken, is, om
het u gemakkelijk te maken, meestal gemerkt
middels een tekst, die op één van de twee aders
is afgedrukt of één van de twee geleiders is
gemerkt met een kleur. Als u die tekst of kleur
op alle kanalen als plus aanhoudt dan weet u
dat u het goed gedaan heeft. Verdere controle
is dan ook niet meer noodzakelijk.
Het aansluiten van
luidsprekers in een stereo-
opstelling
9
De RB-06 heeft twee stel luidsprekeruitgangen,
één stel voor elke eindtrap. Deze uitgangen
kunnen aangesloten worden met kaal gestripte
kabel, middels de bekende kabelvorkjes en
met banaanpluggen, hoewel de laatste bin-
nen de Europese gemeenschap (officieel) niet
mogen.
Gebruik genoeg kabel om eventueel bij cala-
miteiten de luidsprekers of de versterker te
kunnen verschuiven.
Als u tegen alle community-regels in toch
banaanpluggen wilt gebruiken, moet u de
klemschroeven van de RB-06 wel eerst helemaal
aandraaien.
Het beste is om verbindingsvorkjes voor de
luidsprekeraansluitingen te gebruiken. Wilt
u echter de kabels direct aan de luidspreke-
ruitgangen monteren strip dan de juiste
hoeveelheid isolatie van de kabel zonder
het draad zelf af te snijden en draai deze
(of plaats de verbindingsvorkjes) dan om de
verbindingsas nadat u eerst de klemschroeven
heeft losgedraaid. Draai deze dan vervolgens
weer goed vast.
Extra informatie: Let er vooral goed op
dat er geen verdwaalde draadjes van de
ene luidsprekeruitgang de andere uitgang
kunnen raken!
Het aansluiten van de
luidspreker in
een mono-opstelling
[Zie figuur 3 voor het verplaatsen van de
doorverbindingsstukjes]
De twee kanalen van de RB-06 kunnen mono
geschakeld worden, het z.g. "bridgen". In deze
configuratie levert de RB-06 een indrukwek-
kende 180 watts! Door de RB-06 te bridgen
en met toevoeging van een tweede (ook
monogeschakelde) RB-06 kunt u het totale
beschikbare vermogen voor uw geluidssysteem
aanzienlijk verhogen. Ook kunt u natuurlijk
een monogeschakelde RB-06 gebruiken voor
het aansturen van een passieve subwoofer.
Het bridgen stelt aan u één voorwaarde, de
minimum impedantie van de aan te sluiten
luidspreker(combinatie) moet 8Ω zijn.
32
Om de RB-06 mono te schakelen, moeten
er drie doorverbindingsstukjes binnenin de
versterker verplaatst worden. Het is verstandig
deze handeling te laten verrichten door een
echte technicus: uw Rotel-dealer bij voorbeeld.
Daarbij wordt de RB-06 anders op uw appa-
ratuur en luidsprekers aangesloten. Wanneer
de RB-06 in monoschakeling gebruikt wordt,
licht de "BRIDGED MONO" indicator op het
frontpaneel op.
Het verplaatsen van de
doorverbindingsstukjes
Extra informatie: Voordat de RB-06
geopend wordt moet de voorversterker eerst
van het lichtnet gehaald worden. OPEN
DUS NOOIT DE BEHUIZING VAN DE RB-06
VOORDAT DE NETSTEKER UIT HET STOP-
CONTACT IS VERWIJDERD. DE AAN-
WEZIGE HOGE VOLTAGES ZIJN ZEER
RISKANT VOOR UW GEZONDHEID.
Nadat het apparaat van het lichtnet is gehaald,
moeten de schroeven die de afdekkap op zijn
plaats houden verwijderd zijn, voordat deze
eraf geschoven kan worden. Lokaliseer de drie
doorverbindingsblokjes (zie figuur 3): S 601,
S 602, en S 603. De fabrieksinstelling is de
stereoverbinding op pinnen 1 en 2 op beide
blokjes. Deze positie is gemerkt met een ster-
retje (*). Om de versterker mono te schakelen
verplaatst u de doorverbindingsstukjes naar
pinnen 2 en 3 op beide blokjes. De afdekkap
moet nu teruggezet worden. Doe de netsteker
niet eerder in het stopcontact voordat de
afdekkap is teruggeplaatst.
De verbinding met de
voorversterker bij
mono gebruik
4
Wanneer u de RB-06 mono gebruikt dan moet
de verbinding met de bron op de linker ingang
(LEFT INPUT) aangesloten worden. De rechter
ingang blijft ongebruikt.
De verbinding met de
luidspreker bij mono gebruik
Wanneer u de RB-06 mono gebruikt dan wordt
de luidspreker aangesloten op de beide plusaa-
nsluitingen (rood) van links en rechts. Verbind
de plus (rood) van de luidsprekeringang op de
plus (rood) van de linker luidsprekeruitgang
van de RB-06. Verbind de min (zwart) van de
luidsprekeringang op de plus (rood) van de
rechter luidsprekeruitgang van de RB-06. De
beide minaansluitingen (zwart) van de RB-06
worden niet gebruikt.
