Guía de instalación

Cableado

PRECAUCIÓN: peligro de voltaje.
Antes de realizar el cableado hacia las terminales del equi-
po de HVAC, corte la energía del equipo. Asegúrese de que
el humidificador no esté enchufado.
2 4 V
2 4 V
H U M
H U M
C
G T
R
R T
G F
E X T
M24893
Pestañas
Muesca
69-2036EFS—07

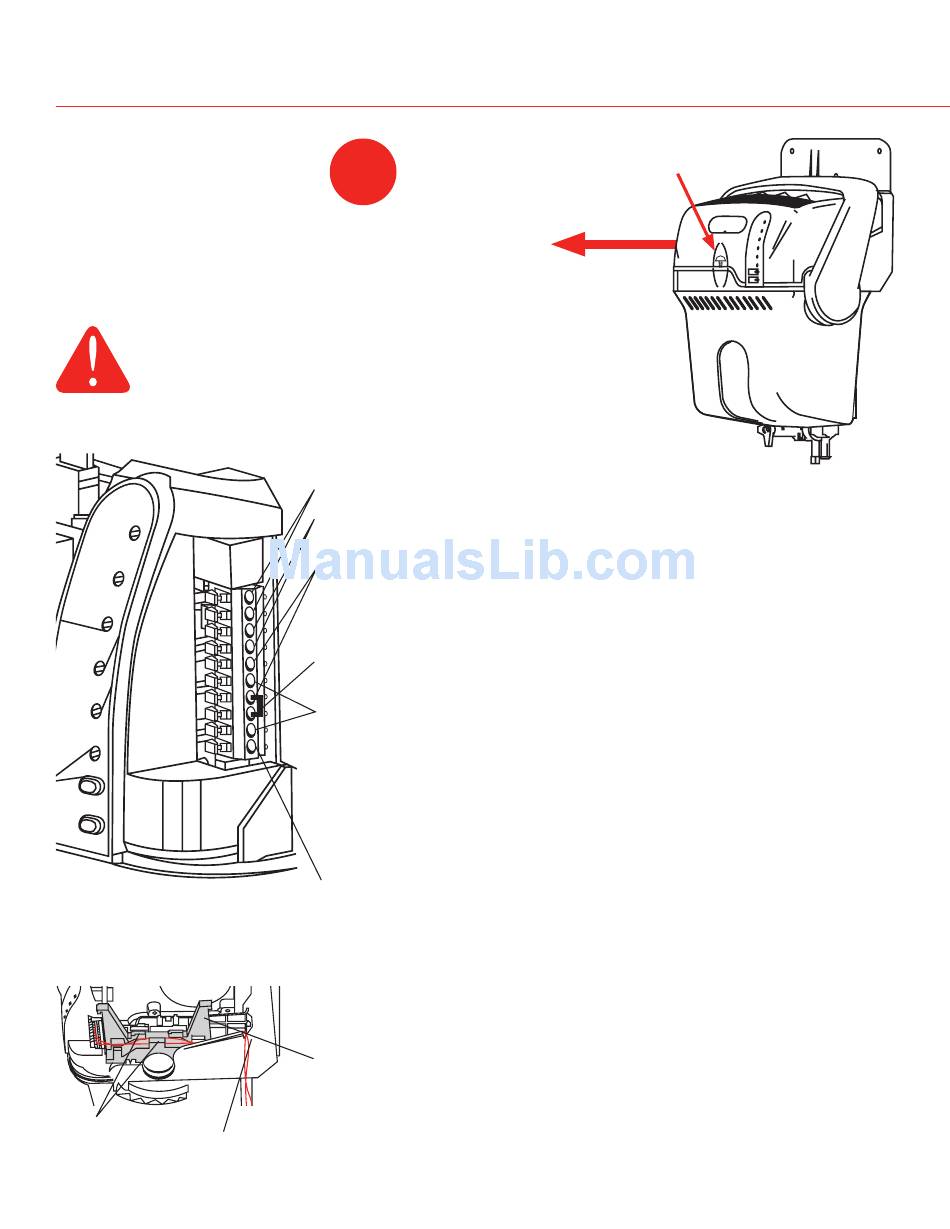

Afloje el tornillo imperdible
11
de la cubierta. Deslice la
cubierta hacia fuera desde la
parte delantera.
Terminales de bajo voltaje
24V
Energía de CA para el humidistato electrónico.
HUM Las terminales del humidistato (o termostato) de bajo
voltaje controlan el funcionamiento del humidificador.
C, R
Se conecta a las terminales del transformador del sistema
de HVAC (o del control del ventilador del transformador del
relé R y C) para garantizar que haya energía en el equipo
de HVAC antes de humidificar. Esto se puede desactivar
cambiando el interruptor DIP 4 (vea la página 68).
RT
Se conecta a la terminal R del termostato que
normalmente se enciende para demandar un ventilador.
GF
GT,
GT se conecta a la terminal G del termostato. GF se conecta
a la terminal G de la placa del ventilador. La G del termostato
atraviesa los contactos del relé normalmente cerrados (NC)
hasta GF, lo que permite la activación del ventilador. Cuando
el TrueSTEAM está listo para proporcionar humedad al hogar,
controlará el ventilador impulsando energía desde RT hacia
GF (si aún no ha sido activado).
M24895
EXT
Cuando no se utiliza una placa de ventilador de 24 VCA
para controlar el soplador (aplicaciones hidrónicas o de
refrigeración solamente), esta conexión con GF proporciona
un cierre de contacto seco para las demandas para hacer
funcionar el ventilador. EXT/GF pueden conectarse a un
centro de control de relé de bajo voltaje para proporcionar
control de la línea de voltaje del ventilador.
Dirija los cables a través de las pestañas elevadas del arnés y
hacia afuera de la muesca que se encuentra en la parte posterior
del chasis. Asegúrese de que los cables estén seguros y que no
interfieran con el ensamble de la cubierta.
7
M24754
