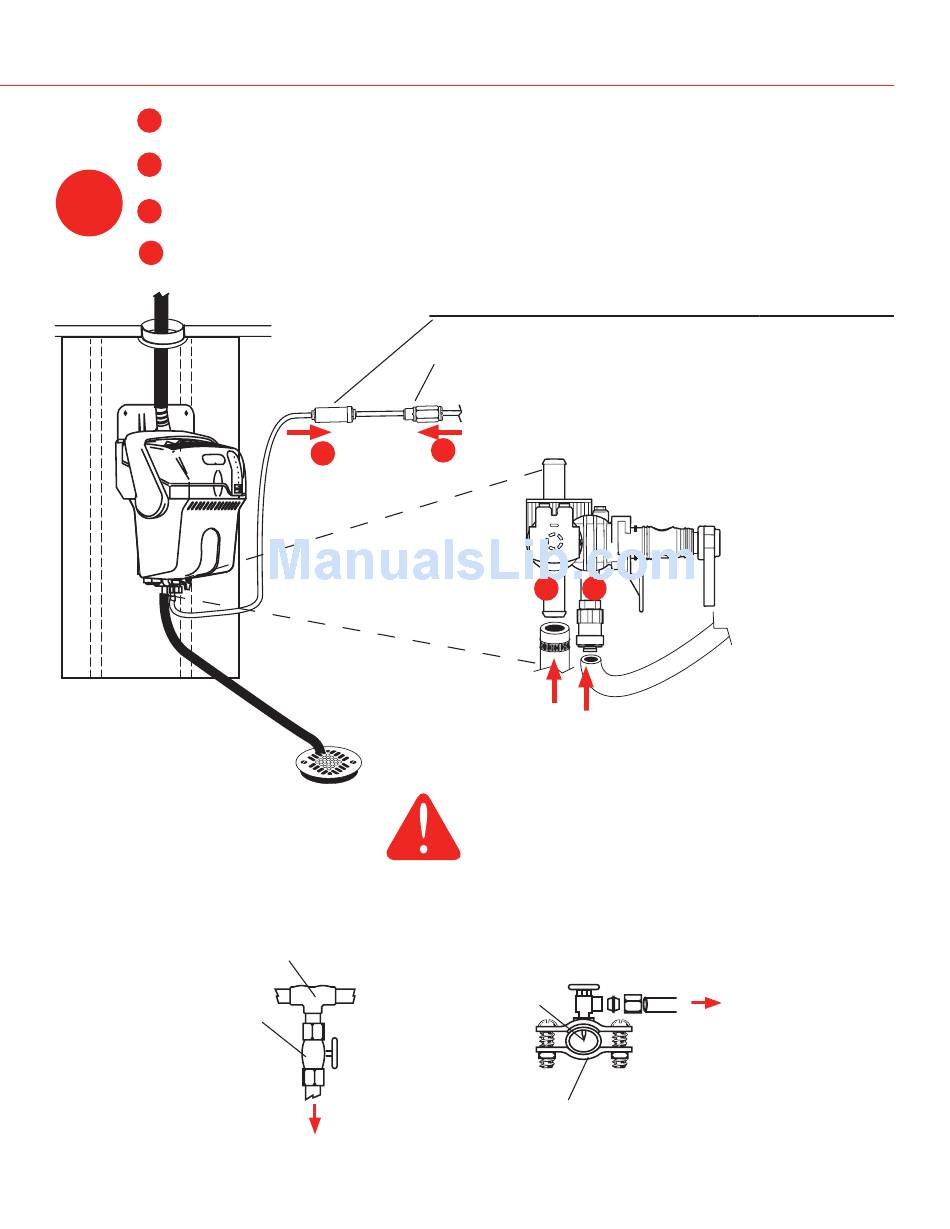

Inserte una tubería de agua de ¼ in. en el filtro. Aplique una presión moderada
A
para lograr un ajuste ceñido.
Inserte una tubería de agua de ¼ in. en la válvula para reflujo. Aplique una presión
B
moderada para lograr un ajuste ceñido.
10
Conecte un tubo de desagüe de 1/2 pulgada (1,3 cm). Asegure el tubo de desagüe
C
al accesorio dentado con la abrazadera de la manguera.
Cierre el suministro de agua. Asegure el tubo de alimentación de agua de plástico
D
o cobre de 1/4 de pulgada (6,4 mm).
El agua que drena podría
estar caliente. Verifique
que la salida de dre-
naje no quede expuesta.
Compruebe que el drenaje
o la bomba de conden-
sación estén clasificados
para agua a 120ºF por lo
menos.
Opciones de toma de la tubería de agua. Vea las instrucciones incluidas con la opción que elija.
Válvula de
cierre manual
(se vende por
separado)
Al humidificador
Revise todas las conexiones de la tubería de agua para comprobar que no existan fugas una
vez que TrueSTEAM esté funcional.
Descripción
Filtro de agua en línea (se suministra)
(necesario para la garantía)
Válvula para reflujo (se suministra)
(necesario)
B
A
1/4-in. copper
or plastic
Vista ampliada
Pendiente continua
descendente
M24772
Conector en T
Pasador perforador
Tubería del suministro de agua
Humidificador de inyección directa TrueSTEAM
Al suministro
de agua
C
D
Tubo de
Tubería de agua de 1/4
desagüe de
de pulgada (6,4 mm)
1/2 pulgada
(1,3 cm)
PRECAUCIÓN
Cuando la temperatura del agua excede de
120°F (49°C) puede producir quemaduras.
Válvula de silla (incluida)
73
PlomeRÍa
Número de
pieza
50028044-001
50030142-001
M27428
Al humidificador
M24852
69-2036EFS—07
