Pour une installation sur la gaine de soufflage, suivre les instructions aux pages 35 et 36 et aux
pages 43 à 48. Pour une installation à distance, suivre les instructions aux pages 37 à 48.
1
Pente
régulière
L'eau de vidange
peut être chaude.
S'assurer que la
sortie du drain
n'est pas exposée.
2
Installer la buse de gaine.
S'assurer que le
joint torique est
bien posé dans sa
rainure.

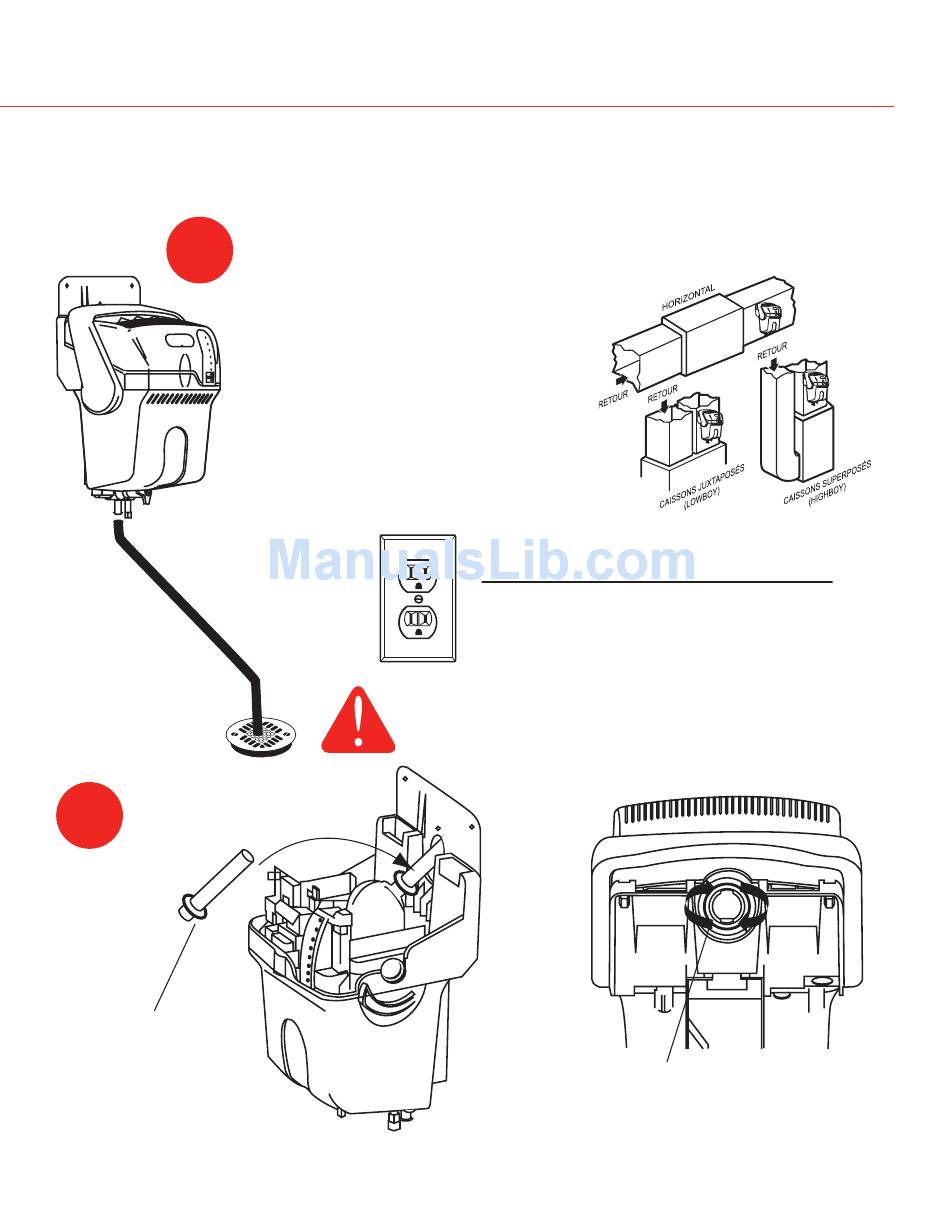

Choisir un emplacement qui donne
accès à :
• un drain permettant de donner au
tuyau d'évacuation une pente de
2 cm par mètre (1/4 po par pied);
• un tuyau d'eau froide;
• un circuit électrique de capacité
suffisante;
• une surface verticale offrant un
dégagement suffisant.
AVERTISSEMENT
L'eau chaude à une température qui dépasse 120 °F
(49 °C) peut causer des brûlures par ébouillantage.
M24744
Humidificateur à injection directe TrueSteam
InsTallaTIon suR gaIne
Capacité minimale du
Modèle circuit électrique
HM506 7 ampères
HM509 10 ampères
HM512 12 ampères
M24745
Insérer la buse et la tourner dans le
sens horaire pour que le joint entre la
buse et le TrueSTEAM soit étanche.
M24746
3
MF24914
M24894
