Guide d'installation

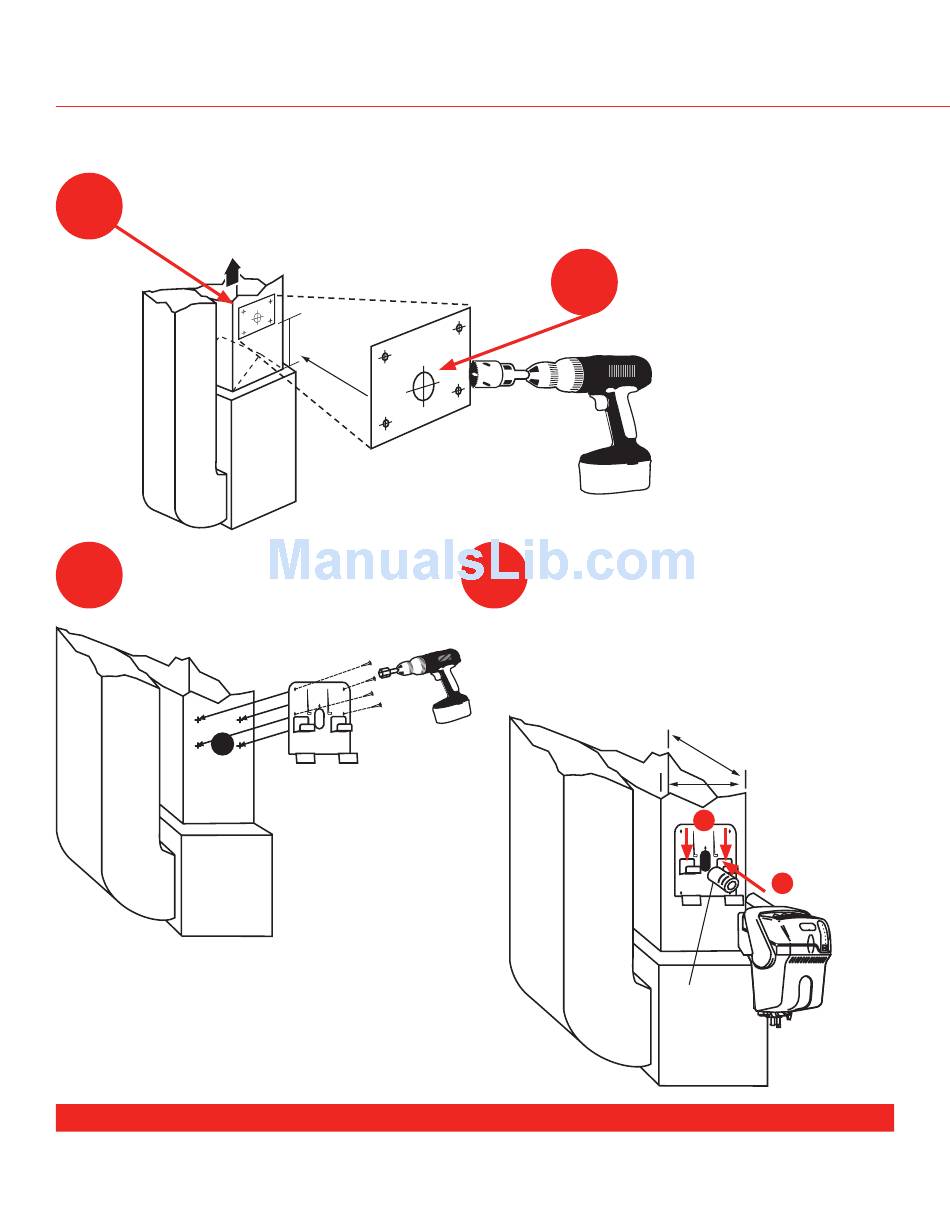

InsTallaTIon suR gaIne
Placer le gabarit autocollant sur la gaine de soufflage. Dans le cas où les
3
grands serpentins ne permettent de laisser un dégagement suffisant, suivre les
instructions de montage à distance.
APPROVISIONNEMENT
Fixer le support à la gaine avec 4
5
vis à métal autotaraudeuses n
Passer à la page 43 pour les directives concernant la plomberie et le câblage.
69-2036EFS—07
30 CM (12 PO)
8
o
M24749
36
Percer un trou de 4,5 cm
4
(1 3/4 po).
MF24748
A) Glisser le joint en mousse par-dessus la
6
buse et insérer la buse dans l'orifice de
la gaine (voir l'illustration).
B) Pousser l'humidificateur vers le bas de
manière à bien le fixer sur le support.
S'assurer que le joint en mousse dans
l'orifice de la gaine est bien étanche.
Allouer un
dégagement de
3 po entre la sortie
de la buse et la
paroi de la gaine.
B
A
Joint en
mousse
M24750
