2 PULGADAS POR PIE
(5,1 cm por 30,5 cm)
20 PIES (6,1 m) MÁX.
10 PIES (3 m) MÁX.
2 PULGADAS POR PIE
(5,1 cm por 30,5 cm)
OBSTRUCCIÓN
MANGUERA REMOTA SOSTENIDA
NOTAS:
• Incline la manguera hacia arriba en dirección al flujo de vapor a 2 pulgadas por
pie (5,1 cm por 30,5 cm).
• Incline la manguera hacia abajo en dirección al flujo de vapor a 3/4 de pulgada
por pie (1,9 cm por 30,5 cm).
• El largo máximo de la manguera remota de vapor es de 20 pies (6,1 m).
• La altura de los colectores en P debe ser mayor a la presión estática del
conducto. (Generalmente, 3 pulgadas (7,6 cm) serán suficiente). El colector en P
deberá también llevar una T de goteo (Vea la página 67.)
• Minimice curvaturas y codos pronunciados.
• Aislar la manguera remota en espacios no acondicionados preservará mejor su
eficiencia.
EVITE ESTOS ERRORES DE INSTALACIÓN.
FALTA DE PENDIENTE
FA
FA
CURVATURA

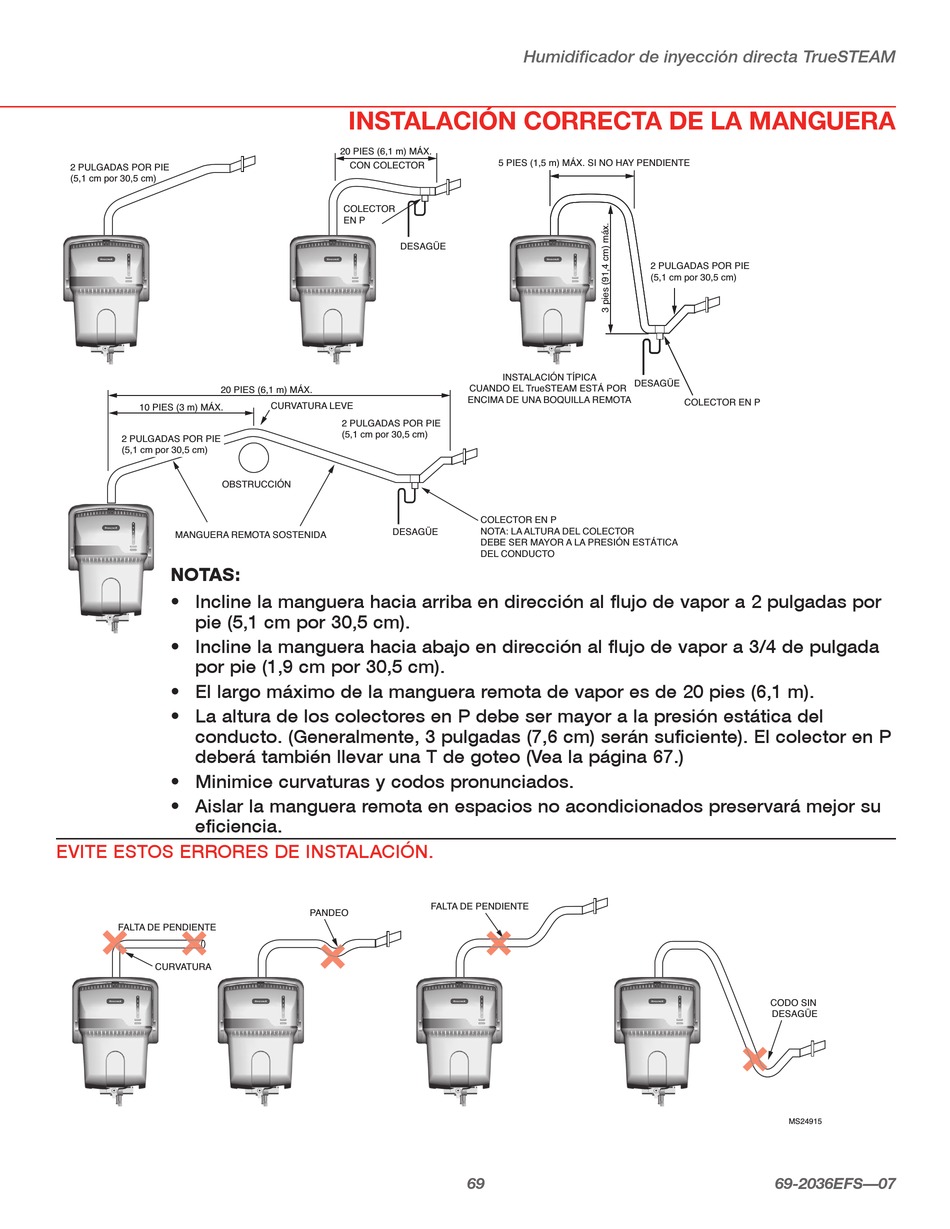

InsTalaCIón CoRReCTa de la mangueRa
20 PIES (6,1 m) MÁX.
CON COLECTOR
COLECTOR
EN P
DESAGÜE
CURVATURA LEVE
2 PULGADAS POR PIE
(5,1 cm por 30,5 cm)
DESAGÜE
FALTA DE PENDIENTE
PANDEO
Humidificador de inyección directa TrueSTEAM
5 PIES (1,5 m) MÁX. SI NO HAY PENDIENTE
INSTALACIÓN TÍPICA
DESAGÜE
CUANDO EL TrueSTEAM ESTÁ POR
ENCIMA DE UNA BOQUILLA REMOTA
COLECTOR EN P
NOTA: LA ALTURA DEL COLECTOR
DEBE SER MAYOR A LA PRESIÓN ESTÁTICA
DEL CONDUCTO
69
2 PULGADAS POR PIE
(5,1 cm por 30,5 cm)
COLECTOR EN P
CODO SIN
DESAGÜE
MS24915
69-2036EFS—07
